申请日2021.05.14
公开日期2021.12.17
IPC分类C02F103/18;C02F9/04
摘要
本实用新型公开了污水处理装置技术领域的一种脱硫脱氮污水处理装置，包括底座，底座上端面左部通过第一支杆固定连接有过滤箱，过滤箱内腔前端面与后端面上部均固定连接有滑座，滑座相互靠近的一侧端面均开设有导向滑槽，导向滑槽内部对称滑动连接有导向滑柱，吸附箱右端面通过第二输送管与净化箱左端面相连通，净化箱上端面通过管道连通有储药筒，储药筒内腔通过横杆转动连接有第一搅拌桨，净化箱内腔通过横板转动连接有第二搅拌桨，本实用新型便于对过滤板进行安装和拆卸，降低成本，且还能够对结块的药粉进行打碎，还能够使得药物和污水充分的混合，提高净化效果。
权利要求

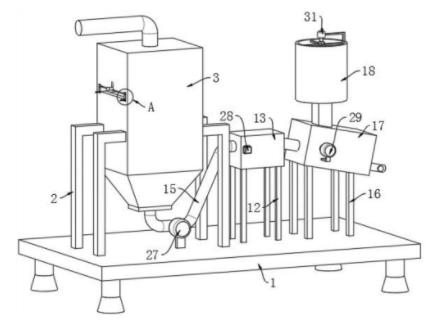

1.一种脱硫脱氮污水处理装置，包括底座(1)，其特征在于：所述底座(1)上端面左部通过第一支杆(2)固定连接有过滤箱(3)，所述过滤箱(3)内腔前端面与后端面上部均固定连接有滑座(4)，所述滑座(4)相互靠近的一侧端面均开设有导向滑槽(5)，所述导向滑槽(5)内部对称滑动连接有导向滑柱(6)，所述导向滑柱(6)之间固定连接有过滤板(7)，所述滑座(4)相互靠近的一侧端面位于所述导向滑槽(5)下方均对称开设有卡槽(8)，所述卡槽(8)与所述导向滑槽(5)相互连通，所述卡槽(8)内部滑动连接有卡块(9)，所述卡槽(8)右槽壁通过弹簧(10)固定连接有顶块(11)；所述底座(1)上端面中部通过第二支杆(12)固定连接有吸附箱(13)，所述吸附箱(13)内腔等距设置有滤膜(14)，所述过滤箱(3)下端面通过第一输送管(15)与所述吸附箱(13)左端面相互连通，所述底座(1)上端面右部通过第三支杆(16)固定连接有净化箱(17)，所述吸附箱(13)右端面通过第二输送管(21)与所述净化箱(17)左端面相连通，所述净化箱(17)上端面通过管道连通有储药筒(18)，所述储药筒(18)内腔通过横杆转动连接有第一搅拌桨(19)，所述净化箱(17)内腔通过横板转动连接有第二搅拌桨(20)。
2.根据权利要求1所述的一种脱硫脱氮污水处理装置，其特征在于：所述导向滑槽(5)左端面贯穿滑动连接有圆杆(22)，所述圆杆(22)外表壁上部通过固定柱(23)固定连接有推杆(24)，所述推杆(24)右端贯穿所述卡槽(8)左槽壁固定连接在所述卡块(9)左端面，所述圆杆(22)外表壁左部套合连接有复位压簧(25)，所述复位压簧(25)一端固定连接在所述过滤箱(3)左端面，所述复位压簧(25)另一端固定连接在所述圆杆(22)外表壁。
3.根据权利要求1所述的一种脱硫脱氮污水处理装置，其特征在于：所述过滤箱(3)左端面开设有方形槽，所述方形槽上槽壁贯穿滑动连接有密封板(26)。
4.根据权利要求1所述的一种脱硫脱氮污水处理装置，其特征在于：所述第一输送管(15)外表壁前部设置有水泵(27)，所述吸附箱(13)前端面设置有增压泵(28)。
5.根据权利要求1所述的一种脱硫脱氮污水处理装置，其特征在于：所述净化箱(17)前端面通过折行杆固定连接有第一驱动电机(29)，所述第一驱动电机(29)的输出端通过传动杆(30)与所述第二搅拌桨(20)传动连接。
6.根据权利要求1所述的一种脱硫脱氮污水处理装置，其特征在于：所述储药筒(18)上端面通过固定杆固定连接有第二驱动电机(31)，所述第二驱动电机(31)通过输出轴与所述第一搅拌桨(19)固定连接。
7.根据权利要求1所述的一种脱硫脱氮污水处理装置，其特征在于：所述过滤箱(3)上端面连通有进水管，所述净化箱(17)右端面连通有出水管，所述出水管外表壁前部设置有阀门。
8.根据权利要求1所述的一种脱硫脱氮污水处理装置，其特征在于：所述底座(1)下端面四角均通过支腿固定连接有垫脚，所述垫脚为上面窄下面宽的圆台形。
说明书
一种脱硫脱氮污水处理装置
技术领域
本实用新型涉及污水处理装置技术领域，具体为一种脱硫脱氮污水处理装置。
背景技术
脱硫脱硝污水是指经脱硫脱硝处理后的污水，其中的主要污染物为悬浮物和重金属离子等，在脱硫脱硝高浊度污水进行排放前需要进行处理。
但是目前传统的污水处理装置内部的过滤板都是固定在过滤设备，不能够进行更换，使得当过滤板损坏时更换不便，成本较高；而且现有的污水处理装置在对污水进行药物净化时，药物有时容易发生结块的情况，以及药物和污水不能够充分的混合在一起，净化效果较低。
基于此，本实用新型设计了一种脱硫脱氮污水处理装置，以解决上述问题。
实用新型内容
本实用新型的目的在于提供一种脱硫脱氮污水处理装置，以解决上述背景技术中提出的传统的污水处理装置内部的过滤板都是固定在过滤设备，不能够进行更换，使得当过滤板损坏时更换不便，成本较高；而且现有的污水处理装置在对污水进行药物净化时，药物有时容易发生结块的情况，以及药物和污水不能够充分的混合在一起，净化效果较低的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种脱硫脱氮污水处理装置，包括底座，所述底座上端面左部通过第一支杆固定连接有过滤箱，所述过滤箱内腔前端面与后端面上部均固定连接有滑座，所述滑座相互靠近的一侧端面均开设有导向滑槽，所述导向滑槽内部对称滑动连接有导向滑柱，所述导向滑柱之间固定连接有过滤板，所述滑座相互靠近的一侧端面位于所述导向滑槽下方均对称开设有卡槽，所述卡槽与所述导向滑槽相互连通，所述卡槽内部滑动连接有卡块，所述卡槽右槽壁通过弹簧固定连接有顶块；所述底座上端面中部通过第二支杆固定连接有吸附箱，所述吸附箱内腔等距设置有滤膜，所述过滤箱下端面通过第一输送管与所述吸附箱左端面相互连通，所述底座上端面右部通过第三支杆固定连接有净化箱，所述吸附箱右端面通过第二输送管与所述净化箱左端面相连通，所述净化箱上端面通过管道连通有储药筒，所述储药筒内腔通过横杆转动连接有第一搅拌桨，所述净化箱内腔通过横板转动连接有第二搅拌桨。
作为本实用新型的进一步方案，，所述导向滑槽左端面贯穿滑动连接有圆杆，所述圆杆外表壁上部通过固定柱固定连接有推杆，所述推杆右端贯穿所述卡槽左槽壁固定连接在所述卡块左端面，所述圆杆外表壁左部套合连接有复位压簧，所述复位压簧一端固定连接在所述过滤箱左端面，所述复位压簧另一端固定连接在所述圆杆外表壁。
作为本实用新型的进一步方案，所述过滤箱左端面开设有方形槽，所述方形槽上槽壁贯穿滑动连接有密封板。
作为本实用新型的进一步方案，所述第一输送管外表壁前部设置有水泵，所述吸附箱前端面设置有增压泵。
作为本实用新型的进一步方案，所述净化箱前端面通过折行杆固定连接有第一驱动电机，所述第一驱动电机的输出端通过传动杆与所述第二搅拌桨传动连接。
作为本实用新型的进一步方案，所述储药筒上端面通过固定杆固定连接有第二驱动电机，所述第二驱动电机通过输出轴与所述第一搅拌桨固定连接。
作为本实用新型的进一步方案，所述过滤箱上端面连通有进水管，所述净化箱右端面连通有出水管，所述出水管外表壁前部设置有阀门。
作为本实用新型的进一步方案，所述底座下端面四角均通过支腿固定连接有垫脚，所述垫脚为上面窄下面宽的圆台形。
有益效果
与现有技术相比，本实用新型的有益效果是：
1.当对过滤板进行更换时，向右推动圆杆带动固定柱右移进而带动推杆右移，进而推动卡块向右移动，由于卡块的右端面为倾斜的形状，因此导向滑块会被挤压进而向上移动，从而进入到导向滑槽内，从而即可将过滤板抽出，当进行安装时，将过滤板前部与后部的导向滑柱滑动卡进导向滑槽内，当过滤板被完成推入过滤箱内后，导向滑柱会向下移动进而进入卡槽内，然后弹簧挤压顶块向左移动，进而推动导向滑柱卡进卡槽内，从而完成对过滤板的安装，便于安装和拆卸过滤板，降低成本。
2.通过启动第二驱动电机带动第一搅拌桨转动，从而能够将结块的药粉打碎，然后再通过启动第一驱动电机带动第二搅拌桨转动，从而使得药物和污水能够充分的混合在一起，提高净化效果。
（发明人：党风森; 吴凯旋）
