申请日2021.05.20
公开日期2021.12.14
IPC分类C02F1/20;C02F101/16
摘要
本实用新型涉及污染防治技术领域，具体为氨氮吹脱用装置，包括吹脱塔体，吹脱塔体的顶部设有排放口，所述吹脱塔体的顶部固定套接有套板，所述套板的左侧固定连接有固定板，所述固定板的左侧设有固定套管。该氨氮吹脱用装置通过攀登阶梯、站台的设置便于操作人员进行日常维护，解决了统的氨氮吹脱用装置在排水时多设置于塔体下端，使得塔体在进行吹脱工作时不彻底，导致处理结果不理想，且对顶部吸附的污水无法有效排放，现有的氨氮吹脱用装置缺少维护装置，操作人员需要对装置进行维护时难以进行操作的问题。
权利要求

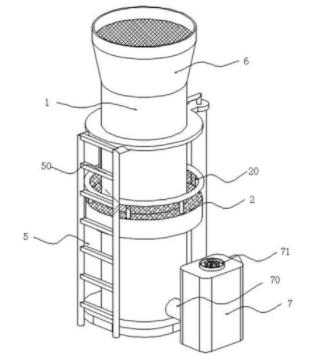

1.氨氮吹脱用装置，包括吹脱塔体（1），其特征在于：所述吹脱塔体（1）的顶部设有排放口（6），所述吹脱塔体（1）的顶部固定套接有套板（3），所述套板（3）的左侧固定连接有固定板（30），所述固定板（30）的左侧设有固定套管（31），所述固定套管（31）的内部固定套接有连通水道（4），所述连通水道（4）的顶部连通有输水管（40），所述输水管（40）位于所述吹脱塔体（1）的内部，所述输水管（40）远离所述连通水道（4）的一端设有集水斗（400），所述集水斗（400）位于所述吹脱塔体（1）与所述排放口（6）的内部连接处，所述吹脱塔体（1）的中部表面固定套接有站台（2）。
2.如权利要求1所述的氨氮吹脱用装置，其特征在于：所述连通水道（4）的底部设有排水管（41）。
3.如权利要求1所述的氨氮吹脱用装置，其特征在于：所述站台（2）的顶部设有呈等间距环形分布的若干支撑管（21），所述支撑管（21）的顶部设有防护栏（20），所述防护栏（20）的表面设有防护网（22）。
4.如权利要求1所述的氨氮吹脱用装置，其特征在于：所述套板（3）的右侧设有两个攀爬扶手（5），两个所述攀爬扶手（5）之间设有呈等间距均匀分布的攀登阶梯（50）。
5.如权利要求1所述的氨氮吹脱用装置，其特征在于：所述吹脱塔体（1）的底部背侧连通有进气管（70），所述进气管（70）远离所述吹脱塔体（1）的一端设有吹气箱（7），所述吹气箱（7）的顶部安装有引风机（71）。
6.如权利要求1所述的氨氮吹脱用装置，其特征在于：所述排放口（6）的顶部表面设有除雾网（60）。
7.如权利要求1所述的氨氮吹脱用装置，其特征在于：所述吹脱塔体（1）的底部设有底座（8）。
说明书
氨氮吹脱用装置
技术领域
本实用新型涉及污染防治技术领域，具体为氨氮吹脱用装置。
背景技术
吹脱、汽提法用于脱除水中溶解气体和某些挥发性物质。即将气体（载气）通入水中，使之相互充分接触，使水中溶解气体和挥发性物质穿过气液界面，向气相转移，从而达到脱除污染物的目的，常用空气或水蒸汽作载气，前者称为吹脱，后者称为汽提；
在现有的污染防治领域中，需要用到氨氮吹脱塔等装置对污染物进行处理，传统的氨氮吹脱用装置在排水时多设置于塔体下端，使得塔体在进行吹脱工作时不彻底，导致处理结果不理想，且对顶部吸附的污水无法有效排放，现有的氨氮吹脱用装置缺少维护装置，操作人员需要对装置进行维护时难以进行操作，鉴于此，我们提出氨氮吹脱用装置。
实用新型内容
为了弥补以上不足，本实用新型提供了氨氮吹脱用装置。
本实用新型的技术方案是：
氨氮吹脱用装置，包括吹脱塔体，吹脱塔体的顶部设有排放口，所述吹脱塔体的顶部固定套接有套板，所述套板的左侧固定连接有固定板，所述固定板的左侧设有固定套管，所述固定套管的内部固定套接有连通水道，所述连通水道的顶部连通有输水管，所述输水管位于所述吹脱塔体的内部，所述输水管远离所述连通水道的一端设有集水斗，所述集水斗位于所述吹脱塔体与所述排放口的内部连接处，所述吹脱塔体的中部表面固定套接有站台。
作为优选的技术方案，所述连通水道的底部设有排水管。
作为优选的技术方案，所述站台的顶部设有呈等间距环形分布的若干支撑管，所述支撑管的顶部设有防护栏，所述防护栏的表面设有防护网。
作为优选的技术方案，所述套板的右侧设有两个攀爬扶手，两个所述攀爬扶手之间设有呈等间距均匀分布的攀登阶梯。
作为优选的技术方案，所述吹脱塔体的底部背侧连通有进气管，所述进气管远离所述吹脱塔体的一端设有吹气箱，所述吹气箱的顶部安装有引风机。
作为优选的技术方案，所述排放口的顶部表面设有除雾网。
作为优选的技术方案，所述吹脱塔体的底部设有底座。
与现有技术相比，本实用新型的有益效果是：该氨氮吹脱用装置通过吹脱塔体表面设有的连通水道上的结构，使得塔体在工作时污水可从顶部进行收集排出，通过攀登阶梯、站台的设置便于操作人员进行日常维护，解决了统的氨氮吹脱用装置在排水时多设置于塔体下端，使得塔体在进行吹脱工作时不彻底，导致处理结果不理想，且对顶部吸附的污水无法有效排放，现有的氨氮吹脱用装置缺少维护装置，操作人员需要对装置进行维护时难以进行操作的问题。
（发明人：汪丽）
