申请日2021.06.18
公开日期2021.12.17
IPC分类B01D29/64;C02F9/02;B01D29/03
摘要
本实用新型涉及污水处理技术领域，且公开了一种移动式污水处理设备，包括底座，底座的底部左右两侧均设置有数量为两个的滚轮，底座的顶部设置有箱体，箱体的内壁底部设置有接料盒，箱体的内壁右侧设置有位于接料盒上方的过滤机构，箱体的内壁底部且位于接料盒的左侧设置有处理机构，所述箱体的顶部设置有延伸至过滤机构内部的清理机构，所述过滤机构包括过滤箱，所述过滤箱固定安装在箱体的内壁右侧且位于接料盒的上方。该移动式污水处理设备，通过启动电机带动转盘转动，在连接轴的带动下致使连杆拉动拉杆上下移动，带动毛刷对滤网进行清理，清理的杂质通过排料管排至接料盒的内部，从而实现了便于清理滤网杂质的目的。
权利要求

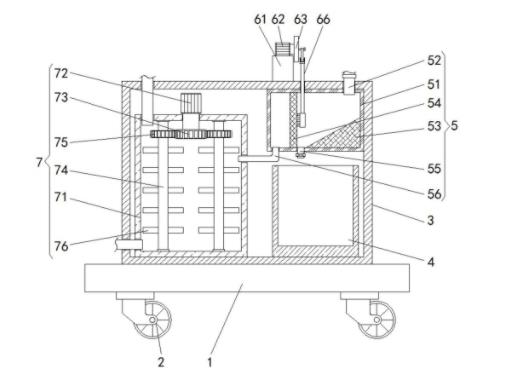

1.一种移动式污水处理设备，包括底座（1），底座（1）的底部左右两侧均设置有数量为两个的滚轮（2），底座（1）的顶部设置有箱体（3），箱体（3）的内壁底部设置有接料盒（4），箱体（3）的内壁右侧设置有位于接料盒（4）上方的过滤机构（5），箱体（3）的内壁底部且位于接料盒（4）的左侧设置有处理机构（7），其特征在于：所述箱体（3）的顶部设置有延伸至过滤机构（5）内部的清理机构（6）。
2.根据权利要求1所述的一种移动式污水处理设备，其特征在于：所述过滤机构（5）包括过滤箱（51），所述过滤箱（51）固定安装在箱体（3）的内壁右侧且位于接料盒（4）的上方，所述过滤箱（51）的内壁顶部固定安装有贯穿并延伸至箱体（3）顶部的进水管（52），所述过滤箱（51）的内壁底部固定安装有斜块（53），所述过滤箱（51）的内壁上下两侧之间固定安装有位于斜块（53）左侧的滤网（54），所述过滤箱（51）的内壁底部且位于滤网（54）与斜块（53）之间固定安装有延伸至过滤箱（51）底部的排料管（55），所述过滤箱（51）的内壁底部且位于滤网（54）的左侧固定安装有延伸至过滤箱（51）底部的连接管（56）。
3.根据权利要求2所述的一种移动式污水处理设备，其特征在于：所述清理机构（6）包括安装块（61），所述箱体（3）的顶部固定安装有安装块（61），所述安装块（61）的顶部固定安装有电机（62），所述电机（62）的输出轴处固定安装有转盘（63），所述转盘（63）的右侧固定安装有连接轴（64），所述连接轴（64）的外侧套接有连杆（65），所述过滤箱（51）的内部活动安装有延伸至箱体（3）顶部的拉杆（66），所述拉杆（66）的顶部固定安装有与连杆（65）转动连接的U型块（67），所述拉杆（66）的底部固定安装有与滤网（54）右侧贴合的毛刷（68）。
4.根据权利要求2所述的一种移动式污水处理设备，其特征在于：所述处理机构（7）包括处理箱（71），所述处理箱（71）固定安装在箱体（3）的内壁底部且位于接料盒（4）的左侧，所述连接管（56）远离过滤箱（51）的一端延伸至处理箱（71）的内部，所述处理箱（71）的顶部固定安装有旋转电机（72），所述旋转电机（72）的输出轴延伸至处理箱（71）的内部且固定安装有主动轮（73），所述处理箱（71）的内顶部转动连接有数量为两个且分别位于主动轮（73）左右两侧的转轴（74），所述转轴（74）的外侧固定安装有与主动轮（73）啮合的从动轮（75），所述转轴（74）的左右两侧且位于从动轮（75）的下方均固定安装有搅拌杆（76）。
5.根据权利要求4所述的一种移动式污水处理设备，其特征在于：所述处理箱（71）的内顶壁固定安装有延伸至箱体（3）顶部的进液管，所述处理箱（71）的内壁左侧固定安装有延伸至箱体（3）左侧的排水管。
6.根据权利要求1所述的一种移动式污水处理设备，其特征在于：所述箱体（3）的内壁前侧且位于过滤机构（5）的下方活动安装有箱门，所述接料盒（4）的内壁顶部为开口设计。
说明书
一种移动式污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种移动式污水处理设备。
背景技术
污水处理设备主要目的是将生活污水和与之相类似的工业有机废水处理后达到用水质要求，使废水处理后资源化利用，在总结国内外先进经验的基础上，不断改进污水处理工艺，促进了污水处理设备的大发展。
目前市场上现有的移动式污水处理设备，设计结构单一，杂质滤网在长时间使用后杂质颗粒容易造成的网孔堵塞问题，不便于清理杂质，降低了污水净化性能，污水净化效率低下，故而提出一种移动式污水处理设备来解决上述所提出的问题。
实用新型内容
（一）解决的技术问题
针对现有技术的不足，本实用新型提供了一种移动式污水处理设备，具备便于清理滤网杂质等优点，解决了现有的移动式污水处理设备，设计结构单一，杂质滤网在长时间使用后杂质颗粒容易造成的网孔堵塞问题，不便于清理杂质，降低了污水净化性能，污水净化效率低下的问题。
（二）技术方案
为实现上述便于清理滤网杂质目的，本实用新型提供如下技术方案：一种移动式污水处理设备，包括底座，底座的底部左右两侧均设置有数量为两个的滚轮，底座的顶部设置有箱体，箱体的内壁底部设置有接料盒，箱体的内壁右侧设置有位于接料盒上方的过滤机构，箱体的内壁底部且位于接料盒的左侧设置有处理机构，所述箱体的顶部设置有延伸至过滤机构内部的清理机构。
优选的，所述过滤机构包括过滤箱，所述过滤箱固定安装在箱体的内壁右侧且位于接料盒的上方，所述过滤箱的内壁顶部固定安装有贯穿并延伸至箱体顶部的进水管，所述过滤箱的内壁底部固定安装有斜块，所述过滤箱的内壁上下两侧之间固定安装有位于斜块左侧的滤网，所述过滤箱的内壁底部且位于滤网与斜块之间固定安装有延伸至过滤箱底部的排料管，所述过滤箱的内壁底部且位于滤网的左侧固定安装有延伸至过滤箱底部的连接管。
优选的，所述清理机构包括安装块，所述箱体的顶部固定安装有安装块，所述安装块的顶部固定安装有电机，所述电机的输出轴处固定安装有转盘，所述转盘的右侧固定安装有连接轴，所述连接轴的外侧套接有连杆，所述过滤箱的内部活动安装有延伸至箱体顶部的拉杆，所述拉杆的顶部固定安装有与连杆转动连接的U型块，所述拉杆的底部固定安装有与滤网右侧贴合的毛刷。
优选的，所述处理机构包括处理箱，所述处理箱固定安装在箱体的内壁底部且位于接料盒的左侧，所述连接管远离过滤箱的一端延伸至处理箱的内部，所述处理箱的顶部固定安装有旋转电机，所述旋转电机的输出轴延伸至处理箱的内部且固定安装有主动轮，所述处理箱的内顶部转动连接有数量为两个且分别位于主动轮左右两侧的转轴，所述转轴的外侧固定安装有与主动轮啮合的从动轮，所述转轴的左右两侧且位于从动轮的下方均固定安装有搅拌杆。
优选的，所述处理箱的内顶壁固定安装有延伸至箱体顶部的进液管，所述处理箱的内壁左侧固定安装有延伸至箱体左侧的排水管。
优选的，所述箱体的内壁前侧且位于过滤机构的下方活动安装有箱门，所述接料盒的内壁顶部为开口设计。
（三）有益效果
与现有技术相比，本实用新型提供了一种移动式污水处理设备，具备以下有益效果：
该移动式污水处理设备，通过设置清理机构，启动电机带动转盘转动，在连接轴的带动下致使连杆拉动拉杆上下移动，带动毛刷对滤网进行清理，清理的杂质通过排料管排至接料盒的内部，从而实现了便于清理滤网杂质的目的。
（发明人：吴红梅）
