申请日2021.05.17
公开日期2021.12.07
IPC分类B01D33/067;B01D33/76;B01D36/00;B01D33/80
摘要
本实用新型涉及污水处理技术领域，公开了一种污水处理用的离心式固液分离装置，包括底座，所述底座的上表壁固定连接有外筒，所述外筒的内部一侧固定连接有第一电机，所述第一电机的输出轴贯穿所述外筒的一侧壁并固定连接有内筒，所述内筒的一侧壁开设有滑槽，所述外筒的内部一侧壁固定连接有滑杆，所述滑杆嵌入所述滑槽的内部并与所述滑槽滑动连接，所述内筒的外壁开设有多个过滤孔，该实用新型通过在底座的上表壁设置内筒和外筒，并在外筒的一侧设置第一电机，第一电机可以带动内筒在外筒的内部转动，内筒高速旋转时可以将内部的液体通过过滤孔甩到外筒内，实现固液分离，提升分离的效率。
权利要求

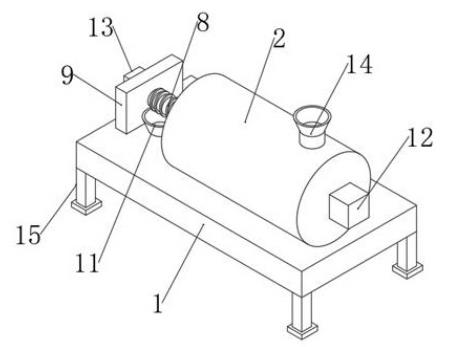

1.一种污水处理用的离心式固液分离装置，包括底座（1），其特征在于，所述底座（1）的上表壁固定连接有外筒（2），所述外筒（2）的内部一侧固定连接有第一电机（4），所述第一电机（4）的输出轴贯穿所述外筒（2）的一侧壁并固定连接有内筒（3），所述内筒（3）的一侧壁开设有滑槽（5），所述外筒（2）的内部一侧壁固定连接有滑杆（16），所述滑杆（16）嵌入所述滑槽（5）的内部并与所述滑槽（5）滑动连接，所述内筒（3）的外壁开设有多个过滤孔（6），所述外筒（2）的上表壁固定连通有第一进料口（14），所述内筒（3）的上表壁固定连通有与所述第一进料口（14）相对的第二进料口（18），所述内筒（3）的下表壁固定连接有配重块（17），所述外筒（2）的下表壁固定连通有出水口（7），所述出水口（7）的一端贯穿所述底座（1）并延伸至所述底座（1）的下表壁，所述底座（1）的上表壁一侧固定连接有出料机构。
2.根据权利要求1所述的一种污水处理用的离心式固液分离装置，其特征在于，所述出料机构包括挡板（9），所述挡板（9）的一侧固定连接有第二电机（10），所述挡板（9）的另一侧通过轴承转动连接有螺纹杆（8），所述螺纹杆（8）一端穿入所述内筒（3）的内腔并与所述内筒（3）通过轴承转动连接，所述第二电机（10）的输出轴与所述螺纹杆（8）的一端固定连接。
3.根据权利要求2所述的一种污水处理用的离心式固液分离装置，其特征在于，所述底座（1）的上表壁一侧固定连通有出料口（11），所述出料口（11）的一侧与所述挡板（9）固定连接。
4.根据权利要求1所述的一种污水处理用的离心式固液分离装置，其特征在于，所述第一电机（4）的外部套设有第一防护罩（12），所述第一防护罩（12）与所述外筒（2）的一侧壁固定连接。
5.根据权利要求2所述的一种污水处理用的离心式固液分离装置，其特征在于，所述第二电机（10）的外部套设有第二防护罩（13），所述第二防护罩（13）与所述挡板（9）的一侧固定连接。
6.根据权利要求1所述的一种污水处理用的离心式固液分离装置，其特征在于，所述底座（1）的下表壁四角处均设置有支撑腿（15），多个所述支撑腿（15）与所述底座（1）固定连接。
说明书
一种污水处理用的离心式固液分离装置
技术领域
本实用新型涉及污水处理技术领域，具体是一种污水处理用的离心式固液分离装置。
背景技术
为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程被称为污水处理，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活；
但是，污水处理需要将污水中的液体和固体分离出来，便于下一步工序对污水的处理，现有的污水固液分离装置效果不好，在使用过后需要人工将污泥取出，费时费力。因此，本领域技术人员提供了一种污水处理用的离心式固液分离装置，以解决上述背景技术中提出的问题。
实用新型内容
本实用新型的目的在于提供一种污水处理用的离心式固液分离装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水处理用的离心式固液分离装置，包括底座，所述底座的上表壁固定连接有外筒，所述外筒的内部一侧固定连接有第一电机，所述第一电机的输出轴贯穿所述外筒的一侧壁并固定连接有内筒，所述内筒的一侧壁开设有滑槽，所述外筒的内部一侧壁固定连接有滑杆，所述滑杆嵌入所述滑槽的内部并与所述滑槽滑动连接，所述内筒的外壁开设有多个过滤孔，所述外筒的上表壁固定连通有第一进料口，所述外筒的上表壁固定连通有第一进料口，所述内筒的上表壁固定连通有与所述第一进料口相对的第二进料口，所述内筒的下表壁固定连接有配重块，所述外筒的下表壁固定连通有出水口，所述出水口的一端贯穿所述底座并延伸至所述底座的下表壁，所述底座的上表壁一侧固定连接有出料机构，所述出料机构便于排出装置内部的污泥。
作为本实用新型再进一步的方案：所述挡板的另一侧通过轴承转动连接有螺纹杆，所述螺纹杆一端穿入所述内筒的内腔并与所述内筒通过轴承转动连接，所述第二电机的输出轴与所述螺纹杆的一端固定连接，所述螺纹杆可以排出装置内部的污泥。
作为本实用新型再进一步的方案：所述底座的上表壁一侧固定连通有出料口，所述出料口的一侧与所述挡板固定连接，所述出料口便于污泥的排出。
作为本实用新型再进一步的方案：所述第一电机的外部套设有第一防护罩，所述第一防护罩与所述外筒的一侧壁固定连接，所述第一防护罩可以有效地保护所述第一电机。
作为本实用新型再进一步的方案：所述第二电机的外部套设有第二防护罩，所述第二防护罩与所述挡板的一侧固定连接，所述第二防护罩可以有效地保护所述第二电机。
作为本实用新型再进一步的方案：所述底座的下表壁四角处均设置有支撑腿，多个所述支撑腿与所述底座固定连接，所述支撑腿可以使得装置更加稳定。
与现有技术相比，本实用新型的有益效果是：
1、通过在底座的上表壁设置内筒和外筒，并在外筒的一侧设置第一电机，第一电机可以带动内筒在外筒的内部转动，内筒高速旋转时可以将内部的液体通过过滤孔甩到外筒内，实现固液分离，提升分离的效率。
2、通过在内筒的内部设置螺纹杆，并在底座的一侧设置挡板和第二电机，第二电机带动螺纹杆转动，螺纹杆可以将内筒内部的污泥排出，便于对内筒的清理，提升清理的效率。
（发明人：吕鸿图; 朱启峰）
