申请日2021.06.11
公开日期2021.12.03
IPC分类C02F3/00
摘要
本实用新型公开了污水处理技术领域的一种污水处理悬浮物过滤结构，包括箱体，箱体的内部上端位置固定连接有支撑板，支撑板的内部贯穿有杆体，箱体的内部下端位置固定连接有两个MBR膜，MBR膜的之间设置有隔板；杆体的上端设置有驱动机构，驱动机构包括有锥齿轮一、锥齿轮二、锥齿轮三、锥齿轮四、轴体与电机，锥齿轮二设置在电机输出轴的下端面，锥齿轮三固定连接在轴体的一端面，锥齿轮四固定连接在轴体的另一端面，锥齿轮四固定连接在杆体的上端面，锥齿轮四与锥齿轮一之间啮合，能够大大提高污水中悬浮物的处理效率，能够有效避免悬浮物的积累影响MBR膜的过滤效果，较为实用。
权利要求

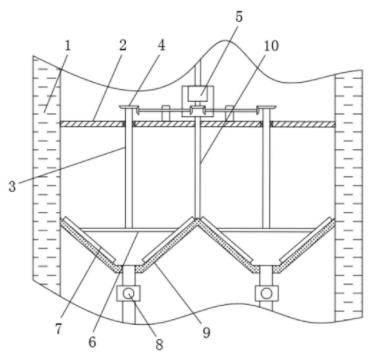

1.一种污水处理悬浮物过滤结构，包括箱体(1)，其特征在于：所述箱体(1)的内部上端位置固定连接有支撑板(2)，所述支撑板(2)的内部贯穿有杆体(3)，所述箱体(1)的内部下端位置固定连接有两个MBR膜(9)，所述MBR膜(9)的之间设置有隔板(10)；
所述杆体(3)的上端设置有驱动机构，所述驱动机构包括有锥齿轮一(4)、锥齿轮二(11)、锥齿轮三(12)、锥齿轮四(14)、轴体(13)与电机(5)，所述锥齿轮二(11)设置在电机(5)输出轴的下端面，所述锥齿轮三(12)固定连接在轴体(13)的一端面，所述锥齿轮四(14)固定连接在轴体(13)的另一端面，所述锥齿轮四(14)固定连接在杆体(3)的上端面，所述锥齿轮四(14)与锥齿轮一(4)之间啮合，所述锥齿轮三(12)与锥齿轮二(11)之间啮合，所述轴体(13)的外部设置有轴承座，所述轴承座固定连接在支撑板(2)的上端面，所述电机(5)与隔板(10)固定连接。
2.根据权利要求1所述的一种污水处理悬浮物过滤结构，其特征在于：所述杆体(3)的下端设置有清理机构，所述清理机构包括有刮板(7)，所述刮板(7)的数量为六个，且其均呈倾斜设置。
3.根据权利要求2所述的一种污水处理悬浮物过滤结构，其特征在于：所述刮板(7)与MBR膜(9)接触，所述刮板(7)与杆体(3)之间固定连接有连接杆(6)。
4.根据权利要求1所述的一种污水处理悬浮物过滤结构，其特征在于：所述MBR膜(9)呈漏斗状设置，所述MBR膜(9)的下端面设置有管体，所述管体的内部设置有电磁阀(8)。
5.根据权利要求1所述的一种污水处理悬浮物过滤结构，其特征在于：所述杆体(3)与支撑板(2)之间设置有轴承。
说明书
一种污水处理悬浮物过滤结构
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理悬浮物过滤结构。
背景技术
污水处理设备通常对污水进行预处理(过滤大尺寸的固体杂质、残渣等)后，需要进行悬浮物过滤，其中，MBR膜是悬浮物过滤应用较多的过滤元件。
例如中国专利申请号CN201922019815.5一种污水悬浮物处理装置，具体内容为：包括悬浮物收集箱、过滤罐、污水进水管、净水出水管、电磁换向阀和控制器，过滤罐安装于悬浮物收集箱的顶部，净水出水管的一端连通过滤罐内底部；过滤罐内设有分隔板和MBR膜组件，分隔板竖直设于过滤罐内，并与过滤罐内壁固定连接，MBR膜组件包括两张对称设置在分隔板两侧的MBR膜，两张MBR膜均向内倾斜设置，其上端均连接在过滤罐的内壁上；分隔板的下端连接有底板，两张MBR膜的下端均连接在底板上，且两张MBR膜与分隔板和底板之间在过滤罐内形成第一过滤腔和第二过滤腔。
这种污水处理悬浮物过滤结构在使用的过程中，污水通过MBR膜过滤时其上容易积累有悬浮物，容易造成装置的堵塞，影响污水的处理效率，没有教好的联动清理作用，基于此，本实用新型设计了一种污水处理悬浮物过滤结构以解决上述问题。
实用新型内容
本实用新型的目的在于提供一种污水处理悬浮物过滤结构，以解决上述背景技术中提出的在使用的过程中，污水通过MBR膜过滤时其上容易积累有悬浮物，容易造成装置的堵塞，影响污水的处理效率，没有教好的联动清理作用。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理悬浮物过滤结构，包括箱体，所述箱体的内部上端位置固定连接有支撑板，所述支撑板的内部贯穿有杆体，所述箱体的内部下端位置固定连接有两个MBR膜，所述MBR膜的之间设置有隔板；
所述杆体的上端设置有驱动机构，所述驱动机构包括有锥齿轮一、锥齿轮二、锥齿轮三、锥齿轮四、轴体与电机，所述锥齿轮二设置在电机输出轴的下端面，所述锥齿轮三固定连接在轴体的一端面，所述锥齿轮四固定连接在轴体的另一端面，所述锥齿轮四固定连接在杆体的上端面，所述锥齿轮四与锥齿轮一之间啮合，所述锥齿轮三与锥齿轮二之间啮合，所述轴体的外部设置有轴承座，所述轴承座固定连接在支撑板的上端面，所述电机与隔板固定连接。
优选的，所述杆体的下端设置有清理机构，所述清理机构包括有刮板，所述刮板的数量为六个，且其均呈倾斜设置。
优选的，所述刮板与MBR膜接触，所述刮板与杆体之间固定连接有连接杆。
优选的，所述MBR膜呈漏斗状设置，所述MBR膜的下端面设置有管体，所述管体的内部设置有电磁阀。
优选的，所述杆体与支撑板之间设置有轴承。
与现有技术相比，本实用新型的有益效果是：在使用的过程中电机启动带动锥齿轮二转动，进而啮合带动锥齿轮三转动，进而能够带动轴体进行转动，于是锥齿轮四转动，进而再啮合带动锥齿轮一转动，最后能够带动杆体转动，一个电机能够同时驱动两个杆体转动，具有较好的连锁性，杆体能够通过连接杆带动刮板移动，进而能够对MBR膜上的沉积的悬浮物进行刮除并在MBR膜的倾斜角度下集中在中间管体的位置，最后能够通过控制电磁阀将管体开启同时能够将收集的悬浮物排出装置外部，具有较好的清洁作用，能够大大提高污水中悬浮物的处理效率，能够有效避免悬浮物的积累影响MBR膜的过滤效果，较为实用。
当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。
（发明人：李景新; 施春雨; 万政钰; 胡宁; 苏伟; 田博）
