高新高效滤油设备

发布时间:2022-11-29 10:19:15

申请日2021.06.15

公开日期2021.12.03

IPC分类B01D29/94;C02F1/40;B01D29/64;C02F103/14

摘要

本实用新型公开了一种高效滤油设备,包括循环水箱,循环水箱的底端拐角处固定安装有移动轮,循环水箱的一侧表面贯穿安装有污水进管,循环水箱的另一侧表面贯穿安装有清水排管,循环水箱两侧表面的上端固定连接有出渣斜框,出渣斜框的侧表面固定连接有立柱,立柱的顶端固定连接有撑板,撑板上表面的中端固定安装有温控器,撑板的下表面固定连接有电加热板,出渣斜框上表面的两侧边缘固定立放安装有滑柱;该一种高效滤油设备通过设置出渣斜框、温控器、电加热板、滑柱、横板、筛孔刮板、螺杆与螺纹套,通过实现自动漆渣的收集与风干脱水措施,可大大降低漆渣的人工收集和后勤废弃物处理的费用,让其油漆渣的过滤处理更为高效。


权利要求

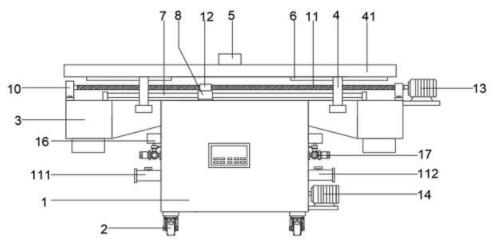

1.一种高效滤油设备,其特征在于:包括循环水箱(1),所述循环水箱(1)的底端拐角处固定安装有移动轮(2),所述循环水箱(1)的一侧表面贯穿安装有污水进管(111),所述循环水箱(1)的另一侧表面贯穿安装有清水排管(112),所述循环水箱(1)两侧表面的上端固定连接有出渣斜框(3),所述出渣斜框(3)的侧表面固定连接有立柱(4),所述立柱(4)的顶端固定连接有撑板(41),所述撑板(41)上表面的中端固定安装有温控器(5),所述撑板(41)的下表面固定连接有电加热板(6),所述出渣斜框(3)上表面的两侧边缘固定立放安装有滑柱(7),所述滑柱(7)的数量为两组,两组所述滑柱(7)上滑动连接有横板(8),所述横板(8)的底端靠近循环水箱(1)的内部固定安装有筛孔刮板(9)。

2.根据权利要求1所述的一种高效滤油设备,其特征在于:所述出渣斜框(3)的数量为两组,所述循环水箱(1)的内侧靠近出渣斜框(3)的内侧开设有通槽,所述通槽的内宽度尺寸与出渣斜框(3)的内宽度尺寸相同,所述出渣斜框(3)上表面的一侧螺栓安装有轴承座(10),所述轴承座(10)的数量为两组,两组所述轴承座(10)内转动连接有螺杆(11),一组所述出渣斜框(3)的侧表面固定连接有往复电机(13),所述往复电机(13)的输出端与螺杆(11)的一端同轴固定连接。

3.根据权利要求2所述的一种高效滤油设备,其特征在于:所述横板(8)的上端固定连接有螺纹套(12),所述螺杆(11)横向贯穿至螺纹套(12)内,所述螺纹套(12)与螺杆(11)之间转动连接。

4.根据权利要求1所述的一种高效滤油设备,其特征在于:所述循环水箱(1)的两侧表面固定连接有储药筒(16),所述储药筒(16)的下端位于循环水箱(1)的两侧表面固定安装有计量泵(17),所述计量泵(17)的输入端与储药筒(16)内部相通,所述计量泵(17)的输出端与循环水箱(1)的内部相通。

5.据权利要求1所述的一种高效滤油设备,其特征在于:所述清水排管(112)的下方位于循环水箱(1)的侧表面固定连接有驱动电机(14),所述循环水箱(1)的内部设置有螺旋叶片轴(15),所述螺旋叶片轴(15)的两端通过密封轴承与循环水箱(1)转动连接,所述驱动电机(14)的输出端与螺旋叶片轴(15)的一端同轴固定连接。

6.根据权利要求1所述的一种高效滤油设备,其特征在于:所述电加热板(6)与外接电源电连接,所述温控器(5)与电加热板(6)电性连接,所述电加热板(6)位于出渣斜框(3)的上方。

7.根据权利要求1所述的一种高效滤油设备,其特征在于:所述移动轮(2)内安装有刹车片。

说明书

一种高效滤油设备

技术领域

本实用新型涉及漆水分离技术领域,具体为一种高效滤油设备。

背景技术

喷漆是制造行业必不可少的一个重要环节。广泛应用于汽车、机械、集装箱、家用电器、家具、军工等制造业。油漆成分组由一种成膜物质(树脂类)和颗粒非常微小的颜料物质组成,具有很强的粘性和细微性,大规模喷漆过程中会产生过喷漆,这些过喷漆会对环境造成很大污染,环保部门不允许对空排放,因此必须对其进行漆水分离处理。

现有技术存在以下缺陷或问题:

1、现有的漆水处理设备,在对其油漆渣进行过滤收集时,一般为人工进行打捞处理,人工打捞的劳动强度较高,打捞的效率降低;

2、此外现有的漆水滤油设备,在使用漆水分离剂对其油漆进行凝聚成团的处理时,一般为传统的人工加药,其药剂添加反应不够均匀,利用率较低。

实用新型内容

本实用新型的目的在于针对现有技术的不足之处,提供一种高效滤油设备,解决背景技术中所提到的问题。

为实现上述目的,本实用新型提供如下技术方案:一种高效滤油设备,包括循环水箱,所述循环水箱的底端拐角处固定安装有移动轮,所述循环水箱的一侧表面贯穿安装有污水进管,所述循环水箱的另一侧表面贯穿安装有清水排管,所述循环水箱两侧表面的上端固定连接有出渣斜框,所述出渣斜框的侧表面固定连接有立柱,所述立柱的顶端固定连接有撑板,所述撑板上表面的中端固定安装有温控器,所述撑板的下表面固定连接有电加热板,所述出渣斜框上表面的两侧边缘固定立放安装有滑柱,所述滑柱的数量为两组,两组所述滑柱上滑动连接有横板,所述横板的底端靠近循环水箱的内部固定安装有筛孔刮板。

作为本实用新型的优选技术方案,所述出渣斜框的数量为两组,所述循环水箱的内侧靠近出渣斜框的内侧开设有通槽,所述通槽的内宽度尺寸与出渣斜框的内宽度尺寸相同,所述出渣斜框上表面的一侧螺栓安装有轴承座,所述轴承座的数量为两组,两组所述轴承座内转动连接有螺杆,一组所述出渣斜框的侧表面固定连接有往复电机,所述往复电机的输出端与螺杆的一端同轴固定连接。

作为本实用新型的优选技术方案,所述横板的上端固定连接有螺纹套,所述螺杆横向贯穿至螺纹套内,所述螺纹套与螺杆之间转动连接。

作为本实用新型的优选技术方案,所述循环水箱的两侧表面固定连接有储药筒,所述储药筒的下端位于循环水箱的两侧表面固定安装有计量泵,所述计量泵的输入端与储药筒内部相通,所述计量泵的输出端与循环水箱的内部相通。

作为本实用新型的优选技术方案,所述清水排管的下方位于循环水箱的侧表面固定连接有驱动电机,所述循环水箱的内部设置有螺旋叶片轴,所述螺旋叶片轴的两端通过密封轴承与循环水箱转动连接,所述驱动电机的输出端与螺旋叶片轴的一端同轴固定连接。

作为本实用新型的优选技术方案,所述电加热板与外接电源电连接,所述温控器与电加热板电性连接,所述电加热板位于出渣斜框的上方。

作为本实用新型的优选技术方案,所述移动轮内安装有刹车片。

与现有技术相比,本实用新型提供了一种高效滤油设备,具备以下有益效果:

1、该一种高效滤油设备,通过设置出渣斜框、温控器、电加热板、滑柱、横板、筛孔刮板、螺杆与螺纹套,在其循环水箱内的污水与漆水分离剂发生反应后,可见油漆渣凝聚成团悬浮在循环水箱内的水面上,则往复电机带动螺杆进行反复的轴向运动,由滑柱提供横板横向滑移的稳定下,可让其螺纹套顺着螺杆的螺纹路径来带动横板横向往复的运动,以至由筛孔刮板对其成团油漆渣进行清理,则将刮除的油漆浮渣送推送至出渣斜框内,并配温控器与电加热板恒温的加热控制下,可对其自动收集的漆渣进行风干脱水,以至可大大降低漆渣的人工收集和后勤废弃物处理的费用,让其油漆渣的过滤处理更为高效;

2、该一种高效滤油设备,通过设置驱动电机、螺旋叶片轴、储药筒与计量泵,由计量泵采取储药筒内储存的漆水分离剂,并对其循环水箱内的循环水进行漆水分离剂定量的注入,则配合驱动电机驱动循环水箱内的螺旋叶片轴,让其螺旋叶片轴带动循环水箱内的循环水翻腾,使其漆水分离剂在循环水内得以充分扩散,可提高混合度,以至可增加漆渣絮凝的效果,方可提高了油漆污水的处理效果。

(发明人:高树振)
