申请日2021.05.21
公开日期2021.11.23
IPC分类C02F1/42
摘要
一种锅炉软化水处理装置，包括软化水箱，所述软化水箱设置在防护壳内，所述软化水箱前、后侧壁上分别设置有一组驱动块，所述驱动块为左右两侧垂直上下两侧设置为斜面的菱形块，所述驱动块中部设置在软化水箱上的斜槽内，所述驱动块的左、右两侧设置有调节杆，所述软化水箱中部设置有软水出水管和污水出水管，所述软水出水管和污水出水管的顶端分别固定在防护壳的顶部，所述软水出水管和污水出水管的底部分别固定在防护壳的底部，所述软水出水管的下部设置有第一出水孔，所述污水出水管的上部设置有第二出水孔，本实用新型通过推动调节杆的位置，控制第一出水孔和第二出水孔相对于软化水箱的位置，操作简单，定位准确，方便使用。
权利要求
1.一种锅炉软化水处理装置，其特征在于，包括软化水箱，所述软化水箱设置在防护壳内，所述软化水箱前、后侧壁上分别设置有一组驱动块，所述驱动块为左右两侧垂直上下两侧设置为斜面的菱形块，所述驱动块中部设置在软化水箱上的斜槽内，所述驱动块的左、右两侧设置有调节杆，所述软化水箱顶部一侧设置有进水管，所述软化水箱顶底部的另一侧设置有盐水管，所述软化水箱中部设置有软水出水管和污水出水管，所述软水出水管和污水出水管的顶端分别固定在防护壳的顶部，所述软水出水管和污水出水管的底部分别固定在防护壳的底部，所述软水出水管的下部设置有第一出水孔，所述污水出水管的上部设置有第二出水孔。
2.根据权利要求1所述的一种锅炉软化水处理装置，其特征在于，所述软化水箱的底部与软化出水管连接处设置有第一密封圈，所述污水出水管与软化水箱的顶部铰接处设置有第二密封圈。
3.根据权利要求1所述的一种锅炉软化水处理装置，其特征在于，其中前侧或后侧调节杆的一端设置有旋转杆，所述调节杆与旋转轴通过轴承可转动连接，所述旋转杆的外壁设置有外螺纹，所述旋转杆通过外螺纹与螺纹套螺纹配合。
4.根据权利要求3所述的一种锅炉软化水处理装置，其特征在于，所述螺纹套固定在防护壳上，所述前侧或后侧的调节杆剩余端部穿过防护壳上的轴套穿出防护壳的外部。
说明书
一种锅炉软化水处理装置
技术领域
本实用新型涉及机械设备技术领域，特别涉及一种锅炉软化水处理装置。
背景技术
锅炉设备能否安全经济运行，水质处理是至关重要的，锅炉给水处理不当，就会在受热面上结垢，使炉壁传热性能降低，增加燃料性能消耗，还会产生腐蚀，甚至引起爆炸事故，特别是水质硬度较大的地区，在给锅炉供水前大多使用软化水设备将水进行软化，以确保锅炉安全运行。现有的锅炉软化水设备大多配置反洗装置，使用盐水对锅炉软化水设备进行清洗再生，需要同时对软化出水管和污水出水管使用阀体进行控制，阀体中电气控制多，制造成本高。
实用新型内容

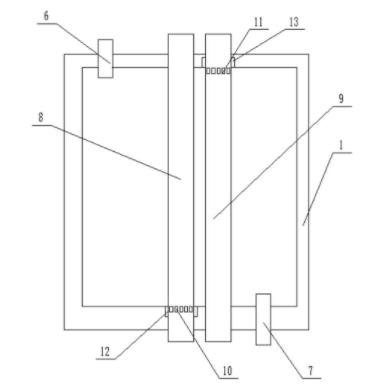

为了解决上述背景技术提到的技术问题，本实用新型实施例提供了一种锅炉软化水处理装置，包括软化水箱，所述软化水箱设置在防护壳内，所述软化水箱前、后侧壁上分别设置有一组驱动块，所述驱动块为左右两侧垂直上下两侧设置为斜面的菱形块，所述驱动块中部设置在软化水箱上的斜槽内，所述驱动块的左、右两侧设置有调节杆，所述软化水箱顶部一侧设置有进水管，所述软化水箱顶底部的另一侧设置有盐水管，所述软化水箱中部设置有软水出水管和污水出水管，所述软水出水管和污水出水管的顶端分别固定在防护壳的顶部，所述软水出水管和污水出水管的底部分别固定在防护壳的底部，所述软水出水管的下部设置有第一出水孔，所述污水出水管的上部设置有第二出水孔。
优选的是，所述软化水箱的底部与软化出水管连接处设置有第一密封圈，所述污水出水管与软化水箱的顶部铰接处设置有第二密封圈。
优选的是，其中前侧或后侧调节杆的一端设置有旋转杆，所述调节杆与旋转轴通过轴承可转动连接，所述旋转杆的外壁设置有外螺纹，所述旋转杆通过外螺纹与螺纹套螺纹配合。
优选的是，所述螺纹套固定在防护壳上，所述前侧或后侧的调节杆剩余端部穿过防护壳上的轴套穿出防护壳的外部。
本实用新型实施例提供的技术方案带来的有益效果至少包括：
本实用新型通过推动调节杆的位置，控制第一出水孔和第二出水孔相对于软化水箱的位置，从而控制软化出水管和污水出水管的排水功能，调节灵活，可减少阀体的使用，减少制造成本，所述调节杆通过旋转杆进行驱动，转动旋转杆，所述旋转杆通过与螺纹套螺纹配合推动调节杆向左移动或拉动调节杆向右移动，从而控制调节杆在防护壳上的位置，从而对软化水箱在防护壳竖直方向上的位置进行调节，操作简单，定位准确，方便使用。
