申请日2021.06.04
公开日期2021.11.23
IPC分类B01D29/72;B01D29/68;B01D35/18
摘要
本实用新型涉及污水处理设备技术领域，具体为一种隔油器反冲洗装置，包括底座、过滤箱、收集箱、入水口、出水口、排渣口、震动装置、过滤网、喷水管、喷头和油水分离箱，所述底座的上表面通过支架固定安装有过滤箱，所述底座的上表面位于过滤箱下方的位置固定安装有收集箱，所述过滤箱的两侧分别开设有入水口和出水口，所述过滤箱的底部开设有排渣口，所述排渣口与收集箱通过管道连通。本实用新型中，设置的震动装置，通过橡胶卡球推动过滤网，当过滤网无法推动时，橡胶卡球被挤压穿过卡孔，推力消失的同时，通过弹簧的弹力将过滤网推回，使过滤网回弹产生震动，将网孔内的残渣震出，不需要长时间冲洗，节约水源。
权利要求

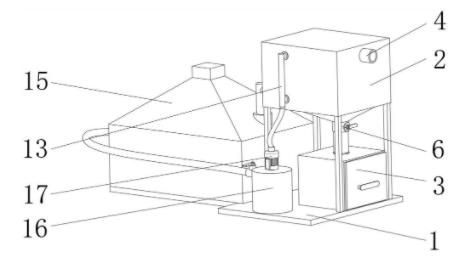

1.一种隔油器反冲洗装置，包括底座(1)、过滤箱(2)、收集箱(3)、入水口(4)、出水口(5)、排渣口(6)、震动装置、过滤网(8)、喷水管(13)、喷头(14)和油水分离箱(15)，其特征在于：所述底座(1)的上表面通过支架固定安装有过滤箱(2)，所述底座(1)的上表面位于过滤箱(2)下方的位置固定安装有收集箱(3)，所述过滤箱(2)的两侧分别开设有入水口(4)和出水口(5)，所述过滤箱(2)的底部开设有排渣口(6)，所述排渣口(6)与收集箱(3)通过管道连通，所述过滤箱(2)内设置有震动装置，所述震动装置上设置有过滤网(8)，所述过滤箱(2)内部位于过滤网(8)与出水口(5)之间的位置固定安装有喷水管(13)，所述喷水管(13)的表面固定安装有喷头(14)，所述底座(1)表面位于过滤箱(2)的一侧固定安装有油水分离箱(15)，所述出水口(5)与油水分离箱(15)通过管道连通。
2.根据权利要求1所述的一种隔油器反冲洗装置，其特征在于：所述的震动装置包括滑槽(7)、弹簧(9)、电动伸缩杆(10)、橡胶卡球(11)和卡孔(12)，所述过滤箱(2)两侧的内壁均开设有滑槽(7)，所述滑槽(7)内滑动连接有过滤网(8)，所述过滤网(8)靠近入水口(4)的一侧与滑槽(7)的内壁之间连接有弹簧(9)。
3.根据权利要求2所述的一种隔油器反冲洗装置，其特征在于：所述过滤箱(2)的箱壁固定安装有电动伸缩杆(10)，所述电动伸缩杆(10)的输出端固定安装有橡胶卡球(11)，所述过滤网(8)与橡胶卡球(11)对应的位置开设有卡孔(12)。
4.根据权利要求1所述的一种隔油器反冲洗装置，其特征在于：所述喷水管(13)的数量为两组，两组所述喷水管(13)位于过滤箱(2)外部的部位相连通。
5.根据权利要求1所述的一种隔油器反冲洗装置，其特征在于：所述底座(1)的上方固定安装有电加热桶(16)，所述电加热桶(16)的顶部固定安装有抽水泵(17)。
6.根据权利要求5所述的一种隔油器反冲洗装置，其特征在于：所述电加热桶(16)与油水分离箱(15)通过管道相连通，所述抽水泵(17)的输出端与两组喷水管(13)的外部通过管道相连通。
7.根据权利要求1所述的一种隔油器反冲洗装置，其特征在于：所述过滤网(8)为斜向放置，所述过滤箱(2)的底部为凹型，所述排渣口(6)的底部设置有阀门。
说明书
一种隔油器反冲洗装置
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种隔油器反冲洗装置。
背景技术
随着人们环保观念的加强，为了保护环境，相关规定表示，餐厅不能对周围的环境造成影响，所以餐厅每天产生的油水要经过隔油器处理后才能排放，在油水分离之前要先将油水中的残渣过滤，为了防止残渣堵塞过滤网，会通过反冲洗装置对过滤网进行冲洗。
大多数的反冲洗装置只是直接用水对过滤网冲洗，一些残渣会卡在过滤网的网孔之间，短时间用水冲洗很难这些残渣冲掉，而长时间冲洗只会对水造成浪费。
实用新型内容
本实用新型的目的是解决现有技术中存在的缺点，而提出的一种隔油器反冲洗装置。
为了实现上述目的，本实用新型采用了如下技术方案：一种隔油器反冲洗装置，包括底座、过滤箱、收集箱、入水口、出水口、排渣口、震动装置、过滤网、喷水管、喷头和油水分离箱，所述底座的上表面通过支架固定安装有过滤箱，所述底座的上表面位于过滤箱下方的位置固定安装有收集箱，所述过滤箱的两侧分别开设有入水口和出水口，所述过滤箱的底部开设有排渣口，所述排渣口与收集箱通过管道连通，所述过滤箱内设置有震动装置，所述震动装置上设置有过滤网，所述过滤箱内部位于过滤网与出水口之间的位置固定安装有喷水管，所述喷水管的表面固定安装有喷头，所述底座表面位于过滤箱的一侧固定安装有油水分离箱，所述出水口与油水分离箱通过管道连通。
优选的，所述的震动装置包括滑槽、弹簧、电动伸缩杆、橡胶卡球和卡孔，所述过滤箱两侧的内壁均开设有滑槽，所述滑槽内滑动连接有过滤网，所述过滤网靠近入水口的一侧与滑槽的内壁之间连接有弹簧。
优选的，所述过滤箱的箱壁固定安装有电动伸缩杆，所述电动伸缩杆的输出端固定安装有橡胶卡球，所述过滤网与橡胶卡球对应的位置开设有卡孔。
优选的，所述喷水管的数量为两组，两组所述喷水管位于过滤箱外部的部位相连通。
优选的，所述底座的上方固定安装有电加热桶，所述电加热桶的顶部固定安装有抽水泵。
优选的，所述电加热桶与油水分离箱通过管道相连通，所述抽水泵的输出端与两组喷水管的外部通过管道相连通。
优选的，所述过滤网为斜向放置，所述过滤箱的底部为凹型，所述排渣口的底部设置有阀门。
与现有技术相比，本实用新型的优点和积极效果在于：
本实用新型中，设置的震动装置，通过橡胶卡球推动过滤网，当过滤网无法推动时，橡胶卡球被挤压穿过卡孔，推力消失的同时，通过弹簧的弹力将过滤网推回，使过滤网回弹产生震动，将网孔内的残渣震出，不需要长时间冲洗，节约水源。
本实用新型中，设置的电加热桶，通过电加热桶将水进行加热，然后使用抽水泵将热水抽出，流入喷水管道后从喷嘴内喷出，方便将过滤网上凝结的油脂融化，使网盘冲洗更加干净。
