申请日2021.01.25
公开日期2021.11.16
IPC分类B01D36/00
摘要
本实用新型公开了一种餐厨垃圾油水分离装置，包括第一壳体，所述第一壳体的上表面连通有进料管，所述进料管的外侧壁安装有第一阀门，所述第一壳体的一侧开设有第一通槽；通过加热棒将一部分分离出的水进行加热，在泵体的作用下，使得热水经第五管体和第六管体进入第一壳体的内部，餐厨垃圾经进料管进入第一壳体的内部，在重力作用下掉落在过滤网的表面，热水经喷头喷淋在餐厨垃圾的表面，进而对餐厨垃圾进行清洗，不仅避免了餐厨垃圾的表面附着过多的油污，减小了餐厨垃圾堆放时下渗液进入污水处理系统中，进而减轻了污水处理厂的负担，而且热水还减小了固体垃圾与过滤网之间的摩擦力，进而避免了过滤网堵塞。
权利要求

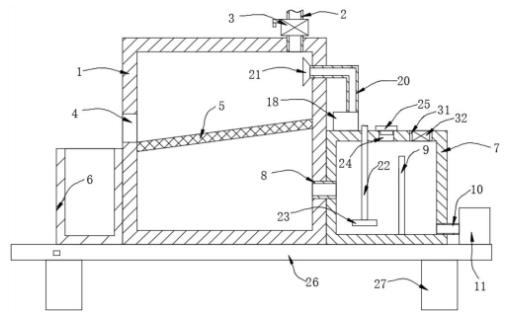

1.一种餐厨垃圾油水分离装置，包括第一壳体(1)，其特征在于：所述第一壳体(1)的上表面连通有进料管(2)，所述进料管(2)的外侧壁安装有第一阀门(3)，所述第一壳体(1)的一侧开设有第一通槽(4)，所述第一壳体(1)的内侧壁固定连接有过滤网(5)，所述第一壳体(1)的一侧贴合有收集箱(6)且位于所述第一通槽(4)的下方，所述第一壳体(1)的另一侧贴合有第二壳体(7)，所述第一壳体(1)的另一侧连通有第一管体(8)，所述第一管体(8)的一端连通于所述第二壳体(7)的一侧，所述第二壳体(7)的内侧壁焊接有隔板(9)，所述隔板(9)的下表面固定连接于所述第二壳体(7)的内部底壁，所述第二壳体(7)的一侧连通有第二管体(10)，所述第二管体(10)的一端连通有储油罐(11)，所述第二壳体(7)的前方设有储水箱(12)，所述储水箱(12)的后表面连通有第三管体(13)，所述第三管体(13)的一端连通于所述第二壳体(7)的前表面，所述第二壳体(7)的后方设有第三壳体(14)，所述第三壳体(14)的前表面连通有第四管体(15)，所述第四管体(15)的一端连通于所述第二壳体(7)的后表面，所述第三壳体(14)的内部设有加热棒(16)，所述加热棒(16)的底部对称固定连接有两个杆体(17)，所述杆体(17)的底部固定连接于所述第三壳体(14)的内部底壁，所述第三壳体(14)的上表面固定连接有泵体(18)，所述泵体(18)的进水口连通有第五管体(19)，所述第五管体(19)的一端贯穿所述第三壳体(14)的上表面且与第三壳体(14)固定连接，所述泵体(18)的出水口连通有第六管体(20)，所述第六管体(20)的一端贯穿所述第一壳体(1)的一侧且与所述第一壳体(1)固定连接，所述第六管体(20)的一端连通有喷头(21)。
2.根据权利要求1所述的一种餐厨垃圾油水分离装置，其特征在于：所述第二壳体(7)的内部设有气泡石(23)，所述气泡石(23)的进气口连通有曝气管(22)，所述曝气管(22)的一端贯穿所述第二壳体(7)的内部顶壁且与所述第二壳体(7)固定连接。
3.根据权利要求1所述的一种餐厨垃圾油水分离装置，其特征在于：所述第二壳体(7)的上表面开设有第一通孔(24)，所述第一通孔(24)的内侧壁贴合有盖体(25)。
4.根据权利要求1所述的一种餐厨垃圾油水分离装置，其特征在于：所述第一壳体(1)的下表面固定连接有板体(26)，所述收集箱(6)、所述储油罐(11)、所述储水箱(12)、所述第二壳体(7)和所述第三壳体(14)的下表面均固定连接于所述板体(26)的上表面，所述板体(26)的下表面四角处相互对称固定连接有四个支撑杆(27)。
5.根据权利要求1所述的一种餐厨垃圾油水分离装置，其特征在于：所述第二壳体(7)的前表面开设有第二通槽(28)，所述第二壳体(7)的前表面固定连接有亚克力板(29)，所述亚克力板(29)的前表面粘接有刻度线(30)。
6.根据权利要求1所述的一种餐厨垃圾油水分离装置，其特征在于：所述第二壳体(7)的上表面开设有第二通孔(31)，所述第二通孔(31)的内侧壁安装有排气阀(32)。
说明书
一种餐厨垃圾油水分离装置
技术领域
本实用新型涉及餐厨垃圾技术领域，具体为一种餐厨垃圾油水分离装置。
背景技术
餐厨垃圾，俗称泔脚，又称泔水、潲水，是居民在生活消费过程中形成的生活废物，极易腐烂变质，散发恶臭，传播细菌和病毒，餐厨垃圾主要成分包括米和面粉类食物残余、蔬菜、动植物油、肉骨等，餐厨垃圾如果处理不当会造成影响市容、危害人体健康传播疾病，厨余的主要特点是有机物含量丰富、水分含量高、易腐烂，其性状和气味都会餐厨垃圾处理对环境卫生造成恶劣影响，且容易滋长病原微生物、霉菌毒素等有害物质，所以合理的对餐厨垃圾进行处理是必要的。
现有的餐厨垃圾油水分离装置，在分离时利用离心法、过滤法等方式对油水进行分离，在这一过程中餐厨垃圾中的固体物质表面仍然附着大量的油污，尤其在温度较低的情况下，油污以固态的形式粘接在餐厨垃圾的表面，使得固体物质粘性较大，容易导致过滤网堵塞，进而使得油污分离不彻底，固体垃圾堆放时产生的下渗液进入到污水处理系统中，会加重污水处理厂的负担，增加运行成本，为此，提出一种餐厨垃圾油水分离装置。
实用新型内容
本实用新型的目的在于提供一种餐厨垃圾油水分离装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种餐厨垃圾油水分离装置，包括第一壳体，所述第一壳体的上表面连通有进料管，所述进料管的外侧壁安装有第一阀门，所述第一壳体的一侧开设有第一通槽，所述第一壳体的内侧壁固定连接有过滤网，所述第一壳体的一侧贴合有收集箱且位于所述第一通槽的下方，所述第一壳体的另一侧贴合有第二壳体，所述第一壳体的另一侧连通有第一管体，所述第一管体的一端连通于所述第二壳体的一侧，所述第二壳体的内侧壁焊接有隔板，所述隔板的下表面固定连接于所述第二壳体的内部底壁，所述第二壳体的一侧连通有第二管体，所述第二管体的一端连通有储油罐，所述第二壳体的前方设有储水箱，所述储水箱的后表面连通有第三管体，所述第三管体的一端连通于所述第二壳体的前表面，所述第二壳体的后方设有第三壳体，所述第三壳体的前表面连通有第四管体，所述第四管体的一端连通于所述第二壳体的后表面，所述第三壳体的内部设有加热棒，所述加热棒的底部对称固定连接有两个杆体，所述杆体的底部固定连接于所述第三壳体的内部底壁，所述第三壳体的上表面固定连接有泵体，所述泵体的进水口连通有第五管体，所述第五管体的一端贯穿所述第三壳体的上表面且与第三壳体固定连接，所述泵体的出水口连通有第六管体，所述第六管体的一端贯穿所述第一壳体的一侧且与所述第一壳体固定连接，所述第六管体的一端连通有喷头。
作为本技术方案的进一步优选的：所述第二壳体的内部设有气泡石，所述气泡石的进气口连通有曝气管，所述曝气管的一端贯穿所述第二壳体的内部顶壁且与所述第二壳体固定连接。
作为本技术方案的进一步优选的：所述第二壳体的上表面开设有第一通孔，所述第一通孔的内侧壁贴合有盖体。
作为本技术方案的进一步优选的：所述第一壳体的下表面固定连接有板体，所述收集箱、所述储油罐、所述储水箱、所述第二壳体和所述第三壳体的下表面均固定连接于所述板体的上表面，所述板体的下表面四角处相互对称固定连接有四个支撑杆。
作为本技术方案的进一步优选的：所述第二壳体的前表面开设有第二通槽，所述第二壳体的前表面固定连接有亚克力板，所述亚克力板的前表面粘接有刻度线。
作为本技术方案的进一步优选的：所述第二壳体的上表面开设有第二通孔，所述第二通孔的内侧壁安装有排气阀。
与现有技术相比，本实用新型的有益效果是：
一、本实用新型通过加热棒将一部分分离出的水进行加热，在泵体的作用下，使得热水经第五管体和第六管体进入第一壳体的内部，餐厨垃圾经进料管进入第一壳体的内部，在重力作用下掉落在过滤网的表面，热水经喷头喷淋在餐厨垃圾的表面，进而对餐厨垃圾进行清洗，不仅避免了餐厨垃圾的表面附着过多的油污，减小了餐厨垃圾堆放时下渗液进入污水处理系统中，进而减轻了污水处理厂的负担，减小了污水处理厂的运行成本，而且热水还减小了固体垃圾与过滤网之间的摩擦力，进而避免了过滤网堵塞；
二、本实用新型通过曝气管和气泡石可以使水中一些细小悬浮油污以及固体颗粒附着在气泡上，并且随着气泡上升至液体表面；
三、本实用新型通过设置第二通槽、亚克力板和刻度线便于通过亚克力板观察第二壳体内的液面情况，便于及时作出调整。
