申请日2021.03.01
公开日期2021.11.19
IPC分类B01D35/02;C02F1/52;C02F3/00;B01D29/96;C02F1/50;C02F1/28;B01D29/03;C02F9/14
摘要
本实用新型属于污水处理装置技术领域，公开了一种分散式一体化污水处理装置，包括搅拌仓，所述搅拌仓的仓体底部水平方向固定连接有底座，所述底座的内部中间位置固定安装有电机，所述电机的输出端连接有转轴，所述转轴远离电机的一端水平方向固定连接有转板，所述转板的板体上方竖直方向位置固定连接有搅拌棒，本实用新型设置了搅拌结构，沿搅拌仓内部竖直方向设置的搅拌棒可以在转板以及转轴的带动下进行高速旋转，从而对仓体内部的污水进行搅拌处理，对污水内部的大颗粒泥浆物质进行搅拌细化处理，方便了之后对于污水进行的过滤以及微生物附着净化处理工作，大大提高了对于污水的净化效果，优化了污水处理装置的工作性能。
权利要求

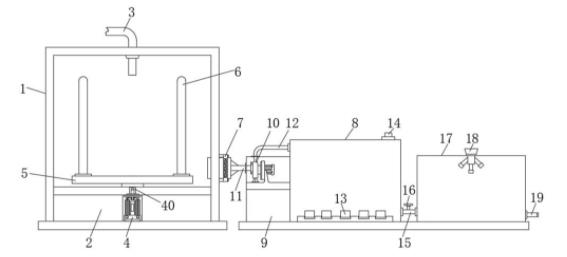

1.一种分散式一体化污水处理装置，包括搅拌仓(1)，其特征在于：所述搅拌仓(1)的仓体底部水平方向固定连接有底座(2)，所述搅拌仓(1)的顶部中间位置设置有进水口(3)，所述底座(2)的内部中间位置固定安装有电机(4)，所述电机(4)的输出端连接有转轴(40)，所述转轴(40)远离电机(4)的一端水平方向固定连接有转板(5)，所述转板(5)的板体上方竖直方向位置固定连接有搅拌棒(6)，所述搅拌仓(1)的仓体外部一侧下方位置固定设置有过滤结构(7)。
2.根据权利要求1所述的一种分散式一体化污水处理装置，其特征在于：所述过滤结构(7)包括管道(70)，所述管道(70)的端部固定连接有金属板(71)，所述金属板(71)的板体中间位置设置有滤网(72)，所述金属板(71)靠近搅拌仓(1)仓体外壁一侧位置固定连接有连接座(73)，所述连接座(73)的内部水平方向设置有螺钉(74)。
3.根据权利要求2所述的一种分散式一体化污水处理装置，其特征在于：所述搅拌仓(1)的外部一侧位置设置有沉淀池(8)，所述沉淀池(8)的靠近搅拌仓(1)的一侧位置固定连接有外仓体(9)，所述外仓体(9)的内部固定安装有水泵(10)，所述水泵(10)的一端固定连接有抽水管(11)，所述抽水管(11)远离水泵(10)的一端与过滤结构(7)相连接。
4.根据权利要求3所述的一种分散式一体化污水处理装置，其特征在于：所述水泵(10)的另一端固定连接有进水管(12)，所述进水管(12)远离水泵(10)的一端固定连接于沉淀池(8)的池体内部上方位置，所述沉淀池(8)的内部下方位置设置有生物膜组件(13)，所述沉淀池(8)池体顶部一侧位置开设有出气口(14)。
5.根据权利要求4所述的一种分散式一体化污水处理装置，其特征在于：所述沉淀池(8)的外部一下方一侧位置固定连接有连接管(15)，所述连接管(15)的管体上方位置设置有阀门(16)，所述连接管(15)远离沉淀池(8)的一端固定连接有净化池(17)。
6.根据权利要求5所述的一种分散式一体化污水处理装置，其特征在于：所述净化池(17)的池体上方中间位置设置有加药消毒装置(18)，所述净化池(17)的池体外部一侧下方位置固定安装有排水管(19)。
说明书
一种分散式一体化污水处理装置
技术领域
本实用新型属于污水处理装置技术领域，具体涉及一种分散式一体化污水处理装置。
背景技术
污水是指受一定污染的来自生活和生产的排出水，丧失了原来使用功能的水简称为污水，污水有许多类别，为了相应的较少污水对于环境以及生物体健康的威胁，需要对其进行净化处理，一体化污水处理装置适用于村镇生活污水就地处理与回用以及化工行业有机废水处理与回用等领域。
而现有的一体化污水处理装置在进行工作的过程中，没有对污水内部的大颗粒泥浆物质进行较为完全的搅拌处理，导致大颗粒泥浆物质的过滤效果以及微生物处理效果不佳，且过滤结构在进行长时间工作后不容易对其进行拆卸更换。
实用新型内容
本实用新型的目的在于提供一种分散式一体化污水处理装置，以解决现有的一体化污水处理装置没有对污水内部的泥浆进行足够的搅拌处理和没有设置相应的分散式结构进行高效净化处理的问题。
为实现上述目的，本实用新型提供如下技术方案：一种分散式一体化污水处理装置，包括搅拌仓，所述搅拌仓的仓体底部水平方向固定连接有底座，所述搅拌仓的顶部中间位置设置有进水口，所述底座的内部中间位置固定安装有电机，所述电机的输出端连接有转轴，所述转轴远离电机的一端水平方向固定连接有转板，所述转板的板体上方竖直方向位置固定连接有搅拌棒，所述搅拌仓的仓体外部一侧下方位置固定设置有过滤结构。
优选的，所述过滤结构包括管道，所述管道的端部固定连接有金属板，所述金属板的板体中间位置设置有滤网，所述金属板靠近搅拌仓仓体外壁一侧位置固定连接有连接座，所述连接座的内部水平方向设置有螺钉。
优选的，所述搅拌仓的外部一侧位置设置有沉淀池，所述沉淀池的靠近搅拌仓的一侧位置固定连接有外仓体，所述外仓体的内部固定安装有水泵，所述水泵的一端固定连接有抽水管，所述抽水管远离水泵的一端与过滤结构相连接。
优选的，所述水泵的另一端固定连接有进水管，所述进水管远离水泵的一端固定连接于沉淀池的池体内部上方位置，所述沉淀池的内部下方位置设置有生物膜组件，所述沉淀池池体顶部一侧位置开设有出气口。
优选的，所述沉淀池的外部一下方一侧位置固定连接有连接管，所述连接管的管体上方位置设置有阀门，所述连接管远离沉淀池的一端固定连接有净化池。
优选的，所述净化池的池体上方中间位置设置有加药消毒装置，所述净化池的池体外部一侧下方位置固定安装有排水管。
本实用新型与现有技术相比，具有以下有益效果：
(1)本实用新型设置了搅拌仓，沿搅拌仓内部竖直方向设置的搅拌棒可以在转板以及转轴的带动下进行高速旋转，从而对仓体内部的污水进行搅拌处理，对污水内部的大颗粒泥浆物质进行搅拌细化处理，方便了之后对于污水进行的过滤以及微生物附着净化处理工作，大大提高了对于污水的净化效果，优化了污水处理装置的工作性能。
(2)本实用新型设置了可拆卸式过滤结构，在搅拌仓的外部设置有连接式的金属板以及滤网，可以对搅拌仓内部的泥浆颗粒物质进行过滤阻隔处理，防止大颗粒泥浆物质进行入沉淀池内部，且在滤网进行长时间工作后，可以较为方便的对滤网进行拆卸更换，增强了过滤结构的工作效果，提高了污水处理装置的工作质量。
(3)本实用新型设置了分散式净化处理结构，首先对污水进行搅拌处理，通过过滤后使得污水进入至沉淀池内进行沉淀以及微生物吸附处理，最终通过净化池内部进行消毒工作，整个系统之间的结构相互配合工作，保证了对于污水处理的工作效果。
