申请日2021.09.23
公开日期2021.11.12
IPC分类C02F9/14;C02F103/20
摘要

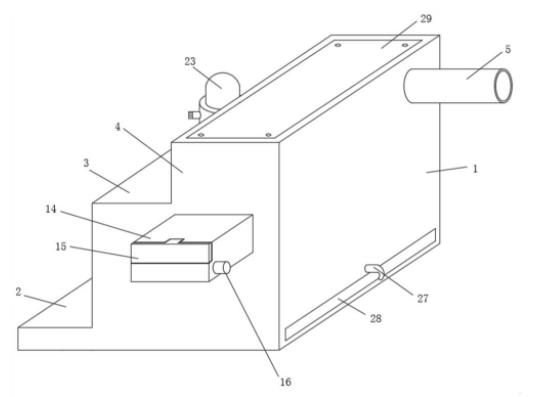

本发明公开了一种养猪场污水净化设备，包括净化箱，净化箱为阶梯型结构，其从低至高依次设有一体结构的第一阶梯部、第二阶梯部和第三阶梯部，所述第一阶梯部一侧表面上部位置连通连接有进污管，第一阶梯部内部设有过滤腔，过滤腔中倾斜安装有过滤网，第二阶梯部内分别设有出水腔和沉淀加药腔，净化箱上部在沉淀加药腔上方位置安装有加药搅拌装置。本发明节能环保，操作简单，生产成本较低，适应于小型养殖场，其通过净化箱与养猪场的污水沟连接，能够自然对污水进行沉淀，通过加药搅拌装置能够向污水中添加微生物分解药剂，净化箱一侧表面在过滤网底部位置安装有排料盒，能够排除杂物。
权利要求
1.一种养猪场污水净化设备，包括净化箱，其特征在于：所述净化箱为阶梯型结构，其从低至高依次设有一体结构的第一阶梯部、第二阶梯部和第三阶梯部，所述第一阶梯部一侧表面上部位置连通连接有进污管，第一阶梯部内部设有过滤腔，过滤腔中倾斜安装有过滤网，所述第二阶梯部内分别设有出水腔和沉淀加药腔，所述过滤腔底部通过第一水口与沉淀加药腔连通，沉淀加药腔顶部通过第二水口与出水腔连通，所述净化箱上部在沉淀加药腔上方位置安装有加药搅拌装置，沉淀加药腔底部安装有刮泥杆件，所述第一阶梯部内设有连通与出水腔的出污通道，出污通道内插设有抽拉式过滤芯，所述净化箱一侧表面在过滤网底部位置安装有排料盒。
2.根据权利要求1所述的养猪场污水净化设备，其特征在于：所述加药搅拌装置包括支撑管、药筒和搅拌机，所述沉淀加药腔顶部开设有加药口，所述支撑管固定安装在加药口上，所述药筒固定安装在支撑管上部，所述搅拌机固定安装在药筒上部，搅拌机的输出轴固定安装有螺旋输送杆，螺旋输送杆插设于支撑管内，螺旋输送杆下端固定焊接有搅拌杆。
3.根据权利要求1所述的养猪场污水净化设备，其特征在于：所述刮泥杆件包括刮板和拉杆，刮板与拉杆固定连接，刮板位于沉淀加药腔底部，所述拉杆一端活动贯穿第三阶梯部外表面。
4.根据权利要求1所述的养猪场污水净化设备，其特征在于：所述排料盒前侧表面上部活动铰接安装有翻盖，排料盒内底部安装有传动带，传动带通过电机驱动，传动带一端位于过滤网底部下方位置。
5.根据权利要求1所述的养猪场污水净化设备，其特征在于：所述过滤网底部固定安装有倾斜夹板，过滤网顶部下方固定安装有支撑块，支撑块和倾斜夹板分别固定安装在过滤腔两内侧壁。
6.根据权利要求1所述的养猪场污水净化设备，其特征在于：所述第三阶梯部一侧表面在拉杆下方位置通过螺钉安装有封盖。
7.根据权利要求6所述的一种养猪场污水净化设备，其特征在于：所述第三阶梯部顶部通过螺钉安装有盖板。
8.根据权利要求1-7任意所述的养猪场污水净化设备的操作方法，其特征在于，包括以下步骤：
A、将进污管与猪场的排污沟连接；
B、排污沟中污水通过过滤网进行过滤，过滤的杂物滑入传动带上；
C、通过电机驱动传动带转动，将杂物排出；
D、向药筒中添加微生物粉剂，通过螺旋输送杆将微生物粉剂送入沉淀加药腔中，搅拌杆将污水与微生物粉剂搅拌均匀；
E、污水在沉淀加药腔中沉淀，上层较少杂质的污水进入出水腔，并通过抽拉式过滤芯进行进一步过滤。
说明书
一种养猪场污水净化设备及其操作方法
技术领域
本发明涉及畜牧业设备技术领域，更具体地说，特别涉及一种养猪场污水净化设备及其操作方法。
背景技术
近年来随着人们生活水平的提高，对猪肉的需求量也越来越大，因而促进了养猪业的发展，但是带来了严重的环境污染问题，同时人们健康意识的提高，也相应地的对猪的生长环境要求也越来越高。猪舍内的粪便产生的气味和阴暗不仅影响猪的生长也影响了养殖人员的健康，还造成电力资源的浪费，另外猪舍产生的污水如果直接排除，会严重影响周边土壤和水质环境，且造成大量的水源浪费。
目前的污水净化设备耗费的能源较多，成产成本较高，操作起来也比较麻烦，不适用于小型养殖场的使用。
发明内容
本发明的目的在于提供一种养猪场污水净化设备及其操作方法。
为了达到上述目的，本发明采用的技术方案如下：一种养猪场污水净化设备，包括净化箱，所述净化箱为阶梯型结构，其从低至高依次设有一体结构的第一阶梯部、第二阶梯部和第三阶梯部，所述第一阶梯部一侧表面上部位置连通连接有进污管，第一阶梯部内部设有过滤腔，过滤腔中倾斜安装有过滤网，所述第二阶梯部内分别设有出水腔和沉淀加药腔，所述过滤腔底部通过第一水口与沉淀加药腔连通，沉淀加药腔顶部通过第二水口与出水腔连通，所述净化箱上部在沉淀加药腔上方位置安装有加药搅拌装置，沉淀加药腔底部安装有刮泥杆件，所述第一阶梯部内设有连通与出水腔的出污通道，出污通道内插设有抽拉式过滤芯，所述净化箱一侧表面在过滤网底部位置安装有排料盒。
优选地，所述加药搅拌装置包括支撑管、药筒和搅拌机，所述沉淀加药腔顶部开设有加药口，所述支撑管固定安装在加药口上，所述药筒固定安装在支撑管上部，所述搅拌机固定安装在药筒上部，搅拌机的输出轴固定安装有螺旋输送杆，螺旋输送杆插设于支撑管内，螺旋输送杆下端固定焊接有搅拌杆。
优选地，所述刮泥杆件包括刮板和拉杆，刮板与拉杆固定连接，刮板位于沉淀加药腔底部，所述拉杆一端活动贯穿第三阶梯部外表面。
优选地，所述排料盒前侧表面上部活动铰接安装有翻盖，排料盒内底部安装有传动带，传动带通过电机驱动，传动带一端位于过滤网底部下方位置。
优选地，所述过滤网底部固定安装有倾斜夹板，过滤网顶部下方固定安装有支撑块，支撑块和倾斜夹板分别固定安装在过滤腔两内侧壁。
优选地，所述第三阶梯部一侧表面在拉杆下方位置通过螺钉安装有封盖。
优选地，所述第三阶梯部顶部通过螺钉安装有盖板。
根据上述养猪场污水净化设备的操作方法，包括以下步骤：
A、将进污管与猪场的排污沟连接；
B、排污沟中污水通过过滤网进行过滤，过滤的杂物滑入传动带上；
C、通过电机驱动传动带转动，将杂物排出；
D、向药筒中添加微生物粉剂，通过螺旋输送杆将微生物粉剂送入沉淀加药腔中，搅拌杆将污水与微生物粉剂搅拌均匀；
E、污水在沉淀加药腔中沉淀，上层较少杂质的污水进入出水腔，并通过抽拉式过滤芯进行进一步过滤。
与现有技术相比，本发明的优点在于：
本发明节能环保，操作简单，生产成本较低，适应于小型养殖场，其通过净化箱与养猪场的污水沟连接，将净化箱设置成阶梯型结构，其从低至高依次设有一体结构的第一阶梯部、第二阶梯部和第三阶梯部，能够自然对污水进行沉淀，过滤腔中倾斜安装有过滤网，能够过滤污水中杂物，净化箱上部在沉淀加药腔上方位置安装有加药搅拌装置，通过加药搅拌装置能够向污水中添加微生物分解药剂，能够将污水中有害物质分解，沉淀加药腔底部安装有刮泥杆件，便于清理沉淀物，净化箱一侧表面在过滤网底部位置安装有排料盒，能够排除杂物。
