申请日2021.04.13
公开日期2021.11.12
IPC分类C02F9/14;C02F101/30
摘要
本实用新型涉及污水处理技术领域，且公开了一种污水处理用潮汐式多级生物反应器，包括框架，所述框架的内部栓接有四个隔板，四个所述隔板的顶部分别放置有三个第一调节池和一个第二调节池，所述第一调节池的内部安装有过滤器，所述过滤器的内部安装有生物反应器本体；本实用新型通过当第一调节池中的污水上涨到一定高度后会与填料中的微生物进行接触，微生物会消耗分解污水中的有机污染物，污水在达到过滤器上方的水位后会通过重力的作用下喷淋到下一层的第一调节池中，能够对污水进行节能处理，减少了污水处理设备的运行费用，使污水处理设备标准化，模块化，实现标准化、规模化生产，且方便运输，维护简单。
权利要求

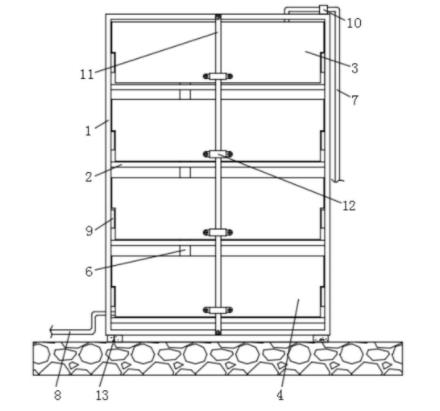

1.一种污水处理用潮汐式多级生物反应器，包括框架(1)，其特征在于：所述框架(1)的内部栓接有不少于四个隔板(2)，所述隔板(2)的顶部分别放置有三个第一调节池(3)和一个第二调节池(4)，所述第一调节池(3)的内部安装有过滤器(5)，所述过滤器(5)的内部安装有生物反应器本体(6)，所述生物反应器本体(6)的另一端贯穿并延伸至隔板(2)的下方，所述框架(1)的顶部贯穿设置有进水管(7)，所述框架(1)的顶部开设有与进水管(7)配合使用的通孔，所述第二调节池(4)的一侧连通有出水管(8)，所述出水管(8)的另一端贯穿并延伸至框架(1)的外部。
2.根据权利要求1所述的一种污水处理用潮汐式多级生物反应器，其特征在于：所述框架(1)的内部对称栓接有四个放置板(9)。
3.根据权利要求1所述的一种污水处理用潮汐式多级生物反应器，其特征在于：所述进水管(7)的表面套设有限位环(10)，所述限位环(10)的底部与框架(1)栓接。
4.根据权利要求1所述的一种污水处理用潮汐式多级生物反应器，其特征在于：所述第一调节池(3)和第二调节池(4)均由透明塑料材质制造而成。
5.根据权利要求1所述的一种污水处理用潮汐式多级生物反应器，其特征在于：所述框架(1)的正面和背面均通过螺丝栓接有挡板(11)。
6.根据权利要求1所述的一种污水处理用潮汐式多级生物反应器，其特征在于：所述第一调节池(3)和第二调节池(4)的正面均栓接有把手(12)，所述把手(12)的表面固定套接有防滑套。
7.根据权利要求1所述的一种污水处理用潮汐式多级生物反应器，其特征在于：所述框架(1)的底部对称粘接有减震垫(13)，所述减震垫(13)由橡胶材质制造而成。
说明书
一种污水处理用潮汐式多级生物反应器
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用潮汐式多级生物反应器。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，现有的污水处理设备，体积庞大，运输不便，难以标准化规模化生产，而且基本通过风机或气泵向水中供氧，来保证微生物的生长需氧，但空气中只有约20％是氧气，而且氧气不易溶于水，所以用风机向水中供氧效率比较低，能耗较高，增加了污水处理设备的运行费用，由于动力设备多，导致了运行维护专业要求高，工作量大。
实用新型内容
本实用新型的目的在于提供一种污水处理用潮汐式多级生物反应器，具备了能够降低污水处理的能耗、减少了污水处理设备运行费用的优点，解决了现有的污水处理设备能耗较高、运行费用沉重的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用潮汐式多级生物反应器，包括框架，所述框架的内部栓接有四个隔板，四个所述隔板的顶部分别放置有三个第一调节池和一个第二调节池，所述第一调节池的内部安装有过滤器，所述过滤器的内部安装有生物反应器本体，所述生物反应器本体的另一端贯穿并延伸至隔板的下方，所述框架的顶部贯穿设置有进水管，所述框架的顶部开设有与进水管配合使用的通孔，所述第二调节池的一侧连通有出水管，所述出水管的另一端贯穿并延伸至框架的外部。
优选的，所述框架的内部对称栓接有四个放置板。
优选的，所述进水管的表面套设有限位环，所述限位环的底部与框架栓接。
优选的，所述第一调节池和第二调节池均由透明塑料材质制造而成。
优选的，所述框架的正面和背面均通过螺丝栓接有挡板。
优选的，所述第一调节池和第二调节池的正面均栓接有把手，所述把手的表面固定套接有防滑套。
优选的，所述框架的底部对称粘接有减震垫，所述减震垫由橡胶材质制造而成。
与现有技术相比，本实用新型的有益效果如下：
本实用新型通过当第一调节池中的污水上涨到一定高度后会与填料中的微生物进行接触，微生物会消耗分解污水中的有机污染物，污水在达到过滤器上方的水位后会通过重力的作用下喷淋到下一层的第一调节池中，能够对污水进行节能处理，减少了污水处理设备的运行费用，使污水处理设备标准化，模块化，实现标准化、规模化生产，且方便运输，维护简单。
