申请日2021.04.30
公开日期2021.11.16
IPC分类C02F9/14
摘要
本实用新型涉及废水处理技术领域，且公开了一种高效工业废水处理曝气生物滤池，包括反应池，反应池内固定有隔板，且隔板的下方设有过滤网板，过滤网板与反应池固定，过滤网板的上下两侧分别设有多个转杆和双向螺纹杆，多个转杆和双向螺纹杆的两端均通过旋转套与反应池转动连接，且多个转杆和双向螺纹杆的一端均贯穿反应池的内壁并向外延伸，双向螺纹杆螺纹套接有两个刮板，且两个刮板均与过滤网板相互接触，多个转杆均固定套接有扇叶。本实用新型能够对过滤网板上的污泥进行清理，防止其发生堵塞，且能够提高曝气管曝气的均匀性，进而提高污水处理的效率和效果，同时模块化高，便于对滤料和曝气管进行维护更换。
权利要求
1.一种高效工业废水处理曝气生物滤池，包括反应池(1)，其特征在于，所述反应池(1)内固定有隔板(2)，且隔板(2)的下方设有过滤网板(3)，所述过滤网板(3)与反应池(1)固定，所述过滤网板(3)的上下两侧分别设有多个转杆(4)和双向螺纹杆(5)，多个所述转杆(4)和双向螺纹杆(5)的两端均通过旋转套与反应池(1)转动连接，且多个转杆(4)和双向螺纹杆(5)的一端均贯穿反应池(1)的内壁并向外延伸，所述双向螺纹杆(5)螺纹套接有两个刮板(6)，且两个刮板(6)均与过滤网板(3)相互接触，多个所述转杆(4)均固定套接有扇叶(11)，所述反应池(1)的外部设有与双向螺纹杆(5)和多个转杆转杆(4)相匹配的驱动组件，所述隔板(2)的还上方设有过滤组件。
2.根据权利要求1所述的一种高效工业废水处理曝气生物滤池，其特征在于，所述过滤组件包括多个过滤框(12)和多个连接管(13)，多个所述过滤框(12)内均填充有滤料，多个所述连接管(13)的两端均贯穿过滤框(12)的上下两侧壁并向外延伸，且连接管(13)与过滤框(12)固定，多个所述连接管(13)的底端均固定有曝气管(14)，所述反应池(1)的上方设有通气管(15)，多个所述连接管(13)的顶端均与通气管(15)固定。
3.根据权利要求1所述的一种高效工业废水处理曝气生物滤池，其特征在于，所述驱动组件包括驱动电机(7)、两个齿轮(8)和多个传动轮(9)，所述驱动电机(7)固定与反应池(1)的外部，且驱动电机(7)的传动轴与双向螺纹杆(5)延伸至外部的一端固定，两个所述齿轮(8)分别与双向螺纹杆(5)和其中一个转杆(4)延伸至外部的一端固定套接，且两个齿轮(8)相互啮合，多个所述传动轮(9)分别与多个转杆(4)延伸至外部的一端固定套接，且多个传动轮(9)通过链带(10)传动连接。
4.根据权利要求2所述的一种高效工业废水处理曝气生物滤池，其特征在于，多个所述过滤框(12)的底部均对称固定有多个插块(16)，所述隔板(2)的顶部开设有多组与插块(16)相匹配的定位口。
5.根据权利要求2所述的一种高效工业废水处理曝气生物滤池，其特征在于，多个所述过滤框(12)的顶部均对称固定有两个吊钩(17)，且两个吊钩(17)均采用不锈钢材料制成。
6.根据权利要求1所述的一种高效工业废水处理曝气生物滤池，其特征在于，所述反应池(1)底部的侧壁固定有排污管(18)、进水管、反冲洗进气管和反冲洗进水管。
7.根据权利要求1所述的一种高效工业废水处理曝气生物滤池，其特征在于，所述反应池(1)的侧壁固定有与驱动电机(7)和多个传动轮(9)相匹配的防护罩。
说明书
一种高效工业废水处理曝气生物滤池
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种高效工业废水处理曝气生物滤池。
背景技术
曝气生物滤池技术是在充分吸取国外曝气生物滤池(BAF)优点的基础上而发展起来的，它的最大特点是使用一种新型的球形陶粒填料，在其表面及开口内腔空间生长有微生物膜，污水由下向上流经滤料层时，微生物膜吸收污水中的有机污染物作为其自身新陈代谢的营养物质，并在滤料层下部提供曝气供氧的条件下，气、水同为上向流态，使废水中的有机物得到好氧降解，并进行硝化脱氮。
现有技术中反应池底部对污水进行过滤的滤板在长时间使用过程中容易吸附污泥，造成滤板的过滤效果降低，严重时会发生堵塞，同时曝气的均匀性较差，从而会影响污水处理的效果和效率。
实用新型内容
本实用新型的目的是为了解决现有技术中反应池底部对污水进行过滤的滤板在长时间使用过程中容易吸附污泥，造成滤板的过滤效果降低，严重时会发生堵塞，同时曝气的均匀性较差，从而会影响污水处理的效果和效率的问题，而提出的一种高效工业废水处理曝气生物滤池。
为了实现上述目的，本实用新型采用了如下技术方案：

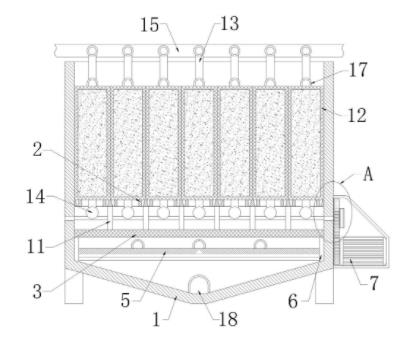

一种高效工业废水处理曝气生物滤池，包括反应池，所述反应池内固定有隔板，且隔板的下方设有过滤网板，所述过滤网板与反应池固定，所述过滤网板的上下两侧分别设有多个转杆和双向螺纹杆，多个所述转杆和双向螺纹杆的两端均通过旋转套与反应池转动连接，且多个转杆和双向螺纹杆的一端均贯穿反应池的内壁并向外延伸，所述双向螺纹杆螺纹套接有两个刮板，且两个刮板均与过滤网板相互接触，多个所述转杆均固定套接有扇叶，所述反应池的外部设有与双向螺纹杆和多个转杆转杆相匹配的驱动组件，所述隔板的还上方设有过滤组件。
优选的，所述过滤组件包括多个过滤框和多个连接管，多个所述过滤框内均填充有滤料，多个所述连接管的两端均贯穿过滤框的上下两侧壁并向外延伸，且连接管与过滤框固定，多个所述连接管的底端均固定有曝气管，所述反应池的上方设有通气管，多个所述连接管的顶端均与通气管固定。
优选的，所述驱动组件包括驱动电机、两个齿轮和多个传动轮，所述驱动电机固定与反应池的外部，且驱动电机的传动轴与双向螺纹杆延伸至外部的一端固定，两个所述齿轮分别与双向螺纹杆和其中一个转杆延伸至外部的一端固定套接，且两个齿轮相互啮合，多个所述传动轮分别与多个转杆延伸至外部的一端固定套接，且多个传动轮通过链带传动连接。
优选的，多个所述过滤框的底部均对称固定有多个插块，所述隔板的顶部开设有多组与插块相匹配的定位口。
优选的，多个所述过滤框的顶部均对称固定有两个吊钩，且两个吊钩均采用不锈钢材料制成。
优选的，所述反应池底部的侧壁固定有排污管、进水管、反冲洗进气管和反冲洗进水管。
优选的，所述反应池的侧壁固定有与驱动电机和多个传动轮相匹配的防护罩。
与现有技术相比，本实用新型提供了一种高效工业废水处理曝气生物滤池，具备以下有益效果：
1、该高效工业废水处理曝气生物滤池，通过设有的转杆、双向螺纹杆、刮板、商业、驱动电机、齿轮、传动轮和链带，能够对过滤网板上的污泥进行清理，防止其发生堵塞，且能够提高曝气管曝气的均匀性，进而提高污水处理的效率和效果。
2、该高效工业废水处理曝气生物滤池，通过设有的过滤组件，模块化高，从而便于对滤料和曝气管进行维护更换。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型能够对过滤网板上的污泥进行清理，防止其发生堵塞，且能够提高曝气管曝气的均匀性，进而提高污水处理的效率和效果，同时模块化高，便于对滤料和曝气管进行维护更换。
