申请日2021.03.30
公开日期2021.11.09
IPC分类B01D35/02;B01D29/94;C02F1/00;B01D29/03;C02F9/04
摘要
本实用新型公开了一种应用于农村连片整治的无能耗自动化污水处理装置，包括处理箱，所述处理箱固定有料斗，所述处理箱固定有滤网，所述料斗转动连接有导板，本实用新型农村污水进入料斗内部，下推导板顺时针转动抵触料斗，导板转动后抵触压板，推动压板下滑，推动堵板逆时针转动抵触滤网，使污水经滤网过滤，排料槽经堵板阻隔，防止污水过滤处理过程中由排料槽流出处理箱，当料斗中不再流入污水时，通过弹簧的弹力使拉杆移动复位推动导板逆时针转动复位，拉动绳索使堵板顺时针转动复位，使排料槽打开，这时一部分滤渣经倾斜设置的滤网滚入排料槽内部后进入收集箱中收集，减少滤网的堵塞，利于滤网可以较长时间对污水无能耗过滤处理。
权利要求

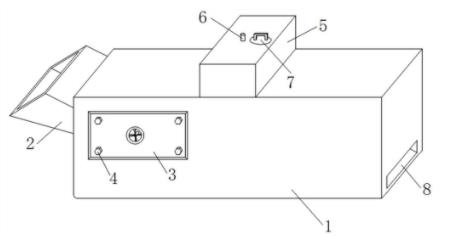

1.一种应用于农村连片整治的无能耗自动化污水处理装置，包括处理箱(1)，其特征在于：所述处理箱(1)固定有料斗(2)，所述处理箱(1)固定有滤网(10)，所述料斗(2)转动连接有导板(13)，所述料斗(2)滑动连接有压板(14)，所述处理箱(1)转动连接有堵板(15)，所述压板(14)与所述堵板(15)抵触，所述堵板(15)和所述导板(13)之间固定有绳索(16)，所述导板(13)转动连接有拉杆(17)，所述拉杆(17)转动连接有滑块(18)，所述滑块(18)与所述料斗(2)之间滑动连接，所述滑块(18)与所述处理箱(1)之间固定有弹簧(19)，所述处理箱(1)开设有排料槽(20)，所述滤网(10)位于所述排料槽(20)的一侧，所述处理箱(1)的外侧壁固定有收集箱(12)，所述处理箱(1)固定有壳体(5)。
2.根据权利要求1所述的一种应用于农村连片整治的无能耗自动化污水处理装置，其特征在于：所述壳体(5)连通所述处理箱(1)，所述壳体(5)滑动连接有限位杆(6)，所述限位杆(6)的底端与所述壳体(5)底端抵触，所述壳体(5)转动连接有推杆(9)，所述推杆(9)抵触于所述限位杆(6)的内部。
3.根据权利要求1所述的一种应用于农村连片整治的无能耗自动化污水处理装置，其特征在于：所述壳体(5)螺纹连接有盖体(7)，所述盖体(7)顶端的截面呈凵形结构。
4.根据权利要求1所述的一种应用于农村连片整治的无能耗自动化污水处理装置，其特征在于：所述处理箱(1)开设有两个通孔(11)，其中一个所述通孔(11)位于所述滤网(10)的底端，所述处理箱(1)开设有出水口(8)。
5.根据权利要求1所述的一种应用于农村连片整治的无能耗自动化污水处理装置，其特征在于：所述收集箱(12)位于所述排料槽(20)的一侧，所述处理箱(1)通过螺栓(4)安装有盖板(3)，所述绳索(16)贯穿于所述料斗(2)和所述处理箱(1)的内部。
说明书
一种应用于农村连片整治的无能耗自动化污水处理装置
技术领域
本实用新型涉及农村污水处理技术领域，具体为一种应用于农村连片整治的无能耗自动化污水处理装置。
背景技术
污水，在生产与生活活动中排放的水的总称，农村污水处理指对农村污水处理的一个方法，农村生活曰渐城市化，生活污水主要来自农家的厕所冲洗水、厨房洗涤水、洗衣机排水、淋浴排水及其他排水，农村污水集中一起进行处理排放，减少环境污染；传统的农村污水在进行过滤处理过程中，污水过滤后的滤渣停留在滤网上，需要频繁的清理滤网上的滤渣，使得滤网长时期过滤困难，不利于农村污水的过滤处理。
实用新型内容
本实用新型的目的在于提供一种应用于农村连片整治的无能耗自动化污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种应用于农村连片整治的无能耗自动化污水处理装置，包括处理箱，所述处理箱固定有料斗，所述处理箱固定有滤网，所述料斗转动连接有导板，所述料斗滑动连接有压板，所述处理箱转动连接有堵板，所述压板与所述堵板抵触，所述堵板和所述导板之间固定有绳索，所述导板转动连接有拉杆，所述拉杆转动连接有滑块，所述滑块与所述料斗之间滑动连接，所述滑块与所述处理箱之间固定有弹簧，所述处理箱开设有排料槽，所述滤网位于所述排料槽的一侧，所述处理箱的外侧壁固定有收集箱，所述处理箱固定有壳体。
优选的，所述壳体连通所述处理箱，所述壳体滑动连接有限位杆，所述限位杆的底端与所述壳体底端抵触，所述壳体转动连接有推杆，所述推杆抵触于所述限位杆的内部。
优选的，所述壳体螺纹连接有盖体，所述盖体顶端的截面呈凵形结构。
优选的，所述处理箱开设有两个通孔，其中一个所述通孔位于所述滤网的底端，所述处理箱开设有出水口。
优选的，所述收集箱位于所述排料槽的一侧，所述处理箱通过螺栓安装有盖板，所述绳索贯穿于所述料斗和所述处理箱的内部。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型农村污水进入料斗内部，通过污水的重力下推导板顺时针转动抵触料斗，使压缩弹簧，导板转动后抵触压板，推动压板下滑，推动堵板逆时针转动抵触滤网，堵塞排料槽，使污水经滤网过滤，排料槽经堵板阻隔，防止污水过滤处理过程中由排料槽流出处理箱。
2、本实用新型当料斗中不再流入污水时，通过弹簧的弹力使拉杆移动复位推动导板逆时针转动复位，拉动绳索使堵板顺时针转动复位，使排料槽打开，这时一部分滤渣经倾斜设置的滤网滚入排料槽内部后进入收集箱中收集，减少滤网的堵塞，利于滤网可以较长时间对污水无能耗过滤处理。
3、本实用新型限位杆的底端堵塞壳体，使污水处理剂储存在壳体内部，通过定期逆时针转动推杆，推动限位杆上滑脱离壳体底端，使污水处理剂流入处理箱内部与过滤后的污水混合，减少有害物质，降低污水对环境污染。
