申请日2021.10.09
公开日期2021.11.05
IPC分类B01D61/14;C02F1/44;B01D63/02;B01D61/18
摘要
本发明涉及污水处理技术领域，公开了一种中空纤维超滤膜分离装置，包括分离筒和设置于分离筒顶部的进水管，在筒式固定框上下两端的外壁上设置限位柱，其外壁上贯穿卡套超滤膜本体的端头，限位柱的外壁上通过套孔活动套接紧固环，筒式固定框上下边环相对的外壁上设置固定板，其两外壁上分别设置L型挂钩和锁定件，紧固环的侧壁上对应锁定件处开设限位孔，限位孔贯穿延伸至紧固环贴合超滤膜本体一侧的外壁上，锁定件的一端贯穿限位孔和超滤膜本体端头卡套于L型挂钩外壁上，对紧固环和筒式固定框进行固定，利用筒式固定框、限位柱配合紧固环挤压卡套超滤膜本体的两端，使其绷紧贴合于筒式固定框的内壁上，充分保证超滤膜本体的稳定性。
权利要求

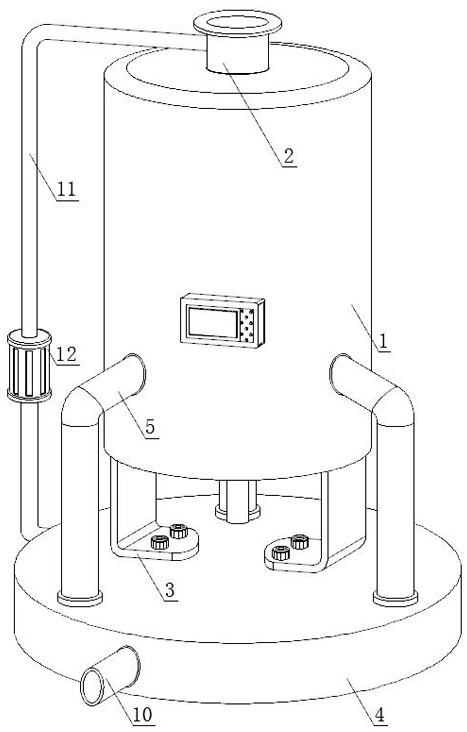

1.一种中空纤维超滤膜分离装置，包括分离筒（1）和设置于分离筒（1）顶部的进水管（2），分离筒（1）的底部两侧分别设置有支撑柱（3），且分离筒（1）通过支撑柱（3）固定连接于净水筒（4）的上端，其特征在于：分离筒（1）的侧壁上靠近底部处分别均匀间隔设置有连通管（5），连通管（5）下端固定连接于净水筒（4）的顶部且相连通，分离筒（1）的底部设置有排污管（6），且分离筒（1）底板上端中部处设置有固定座（7），固定座（7）的顶端设置有集污组件（8），固定座（7）的外壁上套接有超滤膜件（9），超滤膜件（9）环套于集污组件（8）的外部，且超滤膜件（9）顶端贴合分离筒（1）顶板下端；
超滤膜件（9）包括套接于固定座（7）外壁上的筒式固定框（91），筒式固定框（91）上下两端的外壁上均匀间隔设置有限位柱（92），限位柱（92）的外壁上贯穿卡套超滤膜本体（93）的端头，超滤膜本体（93）为上下端开口的筒式结构，且限位柱（92）的外壁上通过套孔（94）活动套接有紧固环（95），超滤膜本体（93）的两端分别通过紧固环（95）配合限位柱（92）挤压卡合于紧固环（95）和筒式固定框（91）的侧壁间，超滤膜本体（93）绷紧贴合筒式固定框（91）内壁设置，且筒式固定框（91）上下边环相对的外壁上边沿处分别均匀设置有固定板（96），固定板（96）靠近超滤膜本体（93）一侧的外壁上设置有L型挂钩（97），固定板（96）另一侧外壁上设置有锁定件（98），紧固环（95）的侧壁上对应锁定件（98）处分别开设有限位孔（99），限位孔（99）贯穿延伸至紧固环（95）贴合超滤膜本体（93）一侧的外壁上，筒式固定框（91）上下边环对应限位孔（99）开设通孔，锁定件（98）的一端贯穿限位孔（99）和超滤膜本体（93）端头卡套于L型挂钩（97）外壁上，对紧固环（95）和筒式固定框（91）进行固定；
集污组件（8）包括固定连接于固定座（7）上端的集污斗（81），集污斗（81）上端边沿贴合超滤膜本体（93）的内壁设置，集污斗（81）的下端与贯穿固定座（7）的排污管（6）顶端相连接，且集污斗（81）顶部端口处通过支撑斜杆（82）设置有轴承座（83），轴承座（83）的上端活动套接有转轴（84），转轴（84）的侧壁上均匀间隔设置有集污框（85），转轴（84）的上端延伸至进水管（2）的内腔，其顶部固定连接有涡轮扇（86）。
2.如权利要求1所述的一种中空纤维超滤膜分离装置，其特征在于：连通管（5）为L型结构，且呈三角形环绕设置于分离筒（1）的外壁上，其下端与连接于净水筒（4）顶部边沿处，净水筒（4）的一侧外壁上设置有出水管（10），其另一侧外壁上设置有输水管（11），输水管（11）上端固定连接于进水管（2）的一侧外壁上，且输水管（11）的进口端设置有循环泵（12）。
3.如权利要求1所述的一种中空纤维超滤膜分离装置，其特征在于：集污框（85）为箱式结构，其通过固定块环绕设置于转轴（84）的侧壁上，且集污框（85）的四周侧壁上均匀设置有漏水孔，其一侧外壁上设置有进污口，进污口设置方向与转轴（84）的旋转方向相同，集污框（85）悬置于集污斗（81）顶部端口上方。
4.如权利要求3所述的一种中空纤维超滤膜分离装置，其特征在于：集污框（85）底部设置有相连通的卸污管（87），集污框（85）远离转轴（84）的一侧外壁上靠近底部处设置有安装孔（88），安装孔（88）内活动套接有连接绳（89），连接绳（89）的一端延伸至集污框（85）的外部，其末端固定连接配重块（810），连接绳（89）另一端延伸至卸污管（87）的底部穿出，其末端固定连接有密封塞（811）。
5.如权利要求4所述的一种中空纤维超滤膜分离装置，其特征在于：转轴（84）旋转时配重块（810）绷紧拉直连接绳（89），密封塞（811）上移活动卡合于卸污管（87）的内腔，其用于封堵卸污管（87）底部端口，且密封塞（811）为空心结构。
6.如权利要求1所述的一种中空纤维超滤膜分离装置，其特征在于：筒式固定框（91）下端的紧固环（95）内壁上设置有螺纹，筒式固定框（91）通过锁定件（98）卡套L型挂钩（97）连接紧固环（95）后，筒式固定框（91）通过紧固环（95）螺纹套接于紧固环（95）的外壁上，筒式固定框（91）的直径小于分离筒（1）的直径。
7.如权利要求6所述的一种中空纤维超滤膜分离装置，其特征在于：锁定件（98）包括固定连接于固定板（96）外壁上的壳套（981），壳套（981）为上下端开口结构，且壳套（981）上下端的通口内壁间活动套接有移动杆（982），移动杆（982）的顶端固定连接有限位绳圈（983），限位绳圈（983）延伸至限位孔（99）内腔，其末端贯穿超滤膜本体（93）端头和筒式固定框（91）边环穿出，且卡套于L型挂钩（97）的外壁上，壳套（981）下端的移动杆（982）底部固定连接有限位球（984），且壳套（981）内的移动杆（982）外壁上设置有球型限位块（985），球型限位块（985）上端两侧的壳套（981）内壁上活动连接有限位条（986），限位条（986）远离移动杆（982）一侧的外壁上设置有支撑弹簧（987），支撑弹簧（987）末端固定连接于壳套（981）内壁上。
8.如权利要求7所述的一种中空纤维超滤膜分离装置，其特征在于：限位条（986）夹持贴合于球型限位块（985）上端的移动杆（982）两侧外壁上时，支撑弹簧（987）呈微压缩状态，且限位条（986）呈外八字形限位固定球型限位块（985）。
9.如权利要求8所述的一种中空纤维超滤膜分离装置，其特征在于：球型限位块（985）相邻处的壳套（981）两侧内壁上通过固定架（988）活动设置有转盘（989），转盘（989）的外壁上缠绕收卷有拉绳（9810），拉绳（9810）末端与限位条（986）活动端相连接，且转盘（989）一端的侧壁上设置有连接杆（9811），连接杆（9811）相邻处的壳套（981）侧壁上设置有固定套（9812），固定套（9812）的内腔活动套接有挤压杆（9813），挤压杆（9813）延伸至壳套（981）的内腔，其末端通过活动销与连接杆（9811）活动相连。
说明书
一种中空纤维超滤膜分离装置
技术领域
本发明涉及污水处理技术领域，具体而言，为一种中空纤维超滤膜分离装置。
背景技术
中空纤维超滤膜是超滤膜的一种。它是超滤技术中最为成熟与先进的一种技术。中空纤维外径和内径非常小，中空纤维管壁上布满微孔，孔径以能截留物质的分子量表达，截留分子量可达几千至几十万。原水在中空纤维外侧或内腔加压流动，分别构成外压式与内压式。超滤是动态过滤过程，被截留物质可随浓缩水排除，不致堵塞膜表面，可长期连续运行。超滤膜是最早开发的高分子分离膜之一。超滤技术是一种广泛用于水的净化，溶液分离、浓缩，以及从废水中提取有用物质。特点是使用过程简单，不需加热，能源节约，低压运行，装置占地面积小。
现有的中空纤维超滤膜设备的超滤膜一般都是使用卡箍进行固定，然而，使用卡箍对超滤膜进行固定时，会使超滤膜出现局部松紧程度不一致，容易造成超滤膜的褶皱和松脱现象，影响了对污水的过滤处理效果；而且使用卡箍固定超滤膜需要螺栓等零件进行配合使用，一旦超滤膜在使用过程中破损需要进行更换，还得使用其他工具对螺栓进行拆卸操作，使用起来比较麻烦，不利于对超滤膜进行更换。
因此，我们推出了一种中空纤维超滤膜分离装置。
发明内容
本发明的目的在于提供一种中空纤维超滤膜分离装置，旨在解决上述背景技术中，使用卡箍对超滤膜进行固定时，会使超滤膜出现局部松紧程度不一致，容易造成超滤膜的褶皱和松脱现象，影响了对污水的过滤处理效果的问题，以及使用卡箍固定超滤膜需要螺栓等零件进行配合使用，一旦超滤膜在使用过程中破损需要进行更换，还得使用其他工具对螺栓进行拆卸操作，使用起来比较麻烦，不利于对超滤膜进行更换的问题。
为实现上述目的，本发明提供如下技术方案：一种中空纤维超滤膜分离装置，包括分离筒和设置于分离筒顶部的进水管，分离筒的底部两侧分别设置有支撑柱，且分离筒通过支撑柱固定连接于净水筒的上端，分离筒的侧壁上靠近底部处分别均匀间隔设置有连通管，连通管下端固定连接于净水筒的顶部且相连通，分离筒的底部设置有排污管，且分离筒底板上端中部处设置有固定座，固定座的顶端设置有集污组件，固定座的外壁上套接有超滤膜件，超滤膜件环套于集污组件的外部，且超滤膜件顶端贴合分离筒顶板下端；
超滤膜件包括套接于固定座外壁上的筒式固定框，筒式固定框上下两端的外壁上均匀间隔设置有限位柱，限位柱的外壁上贯穿卡套超滤膜本体的端头，超滤膜本体为上下端开口的筒式结构，且限位柱的外壁上通过套孔活动套接有紧固环，超滤膜本体的两端分别通过紧固环配合限位柱挤压卡合于紧固环和筒式固定框的侧壁间，超滤膜本体绷紧贴合筒式固定框内壁设置，且筒式固定框上下边环相对的外壁上边沿处分别均匀设置有固定板，固定板靠近超滤膜本体一侧的外壁上设置有L型挂钩，固定板另一侧外壁上设置有锁定件，紧固环的侧壁上对应锁定件处分别开设有限位孔，限位孔贯穿延伸至紧固环贴合超滤膜本体一侧的外壁上，筒式固定框上下边环对应限位孔开设通孔，锁定件的一端贯穿限位孔和超滤膜本体端头卡套于L型挂钩外壁上，对紧固环和筒式固定框进行固定。
进一步地，连通管为L型结构，且呈三角形环绕设置于分离筒的外壁上，其下端与连接于净水筒顶部边沿处，净水筒的一侧外壁上设置有出水管，其另一侧外壁上设置有输水管，输水管上端固定连接于进水管的一侧外壁上，且输水管的进口端设置有循环泵。
进一步地，集污组件包括固定连接于固定座上端的集污斗，集污斗上端边沿贴合超滤膜本体的内壁设置，集污斗的下端与贯穿固定座的排污管顶端相连接，且集污斗顶部端口处通过支撑斜杆设置有轴承座，轴承座的上端活动套接有转轴，转轴的侧壁上均匀间隔设置有集污框，转轴的上端延伸至进水管的内腔，其顶部固定连接有涡轮扇。
进一步地，集污框为箱式结构，其通过固定块环绕设置于转轴的侧壁上，且集污框的四周侧壁上均匀设置有漏水孔，其一侧外壁上设置有进污口，进污口设置方向与转轴的旋转方向相同，集污框悬置于集污斗顶部端口上方。
进一步地，集污框底部设置有相连通的卸污管，集污框远离转轴的一侧外壁上靠近底部处设置有安装孔，安装孔内活动套接有连接绳，连接绳的一端延伸至集污框的外部，其末端固定连接配重块，连接绳另一端延伸至卸污管的底部穿出，其末端固定连接有密封塞。
进一步地，转轴旋转时配重块绷紧拉直连接绳，密封塞上移活动卡合于卸污管的内腔，其用于封堵卸污管底部端口，且密封塞为空心结构。
进一步地，筒式固定框下端的紧固环内壁上设置有螺纹，筒式固定框通过锁定件卡套L型挂钩连接紧固环后，筒式固定框通过紧固环螺纹套接于紧固环的外壁上，筒式固定框的直径小于分离筒的直径。
进一步地，锁定件包括固定连接于固定板外壁上的壳套，壳套为上下端开口结构，且壳套上下端的通口内壁间活动套接有移动杆，移动杆的顶端固定连接有限位绳圈，限位绳圈延伸至限位孔内腔，其末端贯穿超滤膜本体端头和筒式固定框边环穿出，且卡套于L型挂钩的外壁上，壳套下端的移动杆底部固定连接有限位球，且壳套内的移动杆外壁上设置有球型限位块，球型限位块上端两侧的壳套内壁上活动连接有限位条，限位条远离移动杆一侧的外壁上设置有支撑弹簧，支撑弹簧末端固定连接于壳套内壁上。
进一步地，限位条夹持贴合于球型限位块上端的移动杆两侧外壁上时，支撑弹簧呈微压缩状态，且限位条呈外八字形限位固定球型限位块。
进一步地，球型限位块相邻处的壳套两侧内壁上通过固定架活动设置有转盘，转盘的外壁上缠绕收卷有拉绳，拉绳末端与限位条活动端相连接，且转盘一端的侧壁上设置有连接杆，连接杆相邻处的壳套侧壁上设置有固定套，固定套的内腔活动套接有挤压杆，挤压杆延伸至壳套的内腔，其末端通过活动销与连接杆活动相连。
与现有技术相比，本发明的有益效果如下：
1．本发明提出的一种中空纤维超滤膜分离装置，在筒式固定框上下两端的外壁上均匀设置限位柱，限位柱的外壁上贯穿卡套超滤膜本体的端头，且限位柱的外壁上通过套孔活动套接紧固环，筒式固定框上下边环相对的外壁上边沿处均匀设置固定板，固定板靠近超滤膜本体一侧的外壁上设置L型挂钩，其另一侧外壁上设置锁定件，紧固环的侧壁上对应锁定件处开设限位孔，限位孔贯穿延伸至紧固环贴合超滤膜本体一侧的外壁上，筒式固定框上下边环对应限位孔开设通孔，锁定件的一端贯穿限位孔和超滤膜本体端头卡套于L型挂钩外壁上，对紧固环和筒式固定框进行固定，利用筒式固定框、限位柱配合紧固环挤压卡套超滤膜本体的两端，使其绷紧贴合于筒式固定框的内壁上，充分保证了超滤膜本体的安装稳定性，避免卡箍固定松紧程度不一致超滤膜本体松脱褶皱的麻烦。
2．本发明提出的一种中空纤维超滤膜分离装置，在固定板外壁上设置上下开口的壳套，其上下端的通口内壁间活动套接移动杆，移动杆的顶端固定连接限位绳圈，限位绳圈延伸至限位孔内腔，其末端贯穿超滤膜本体端头和筒式固定框边环穿出，且卡套于L型挂钩的外壁上，壳套内的移动杆外壁上设置球型限位块，其上端两侧的壳套内壁上活动连接限位条，限位条远离移动杆一侧的外壁上设置支撑弹簧，支撑弹簧末端固定连接于壳套内壁上，并在球型限位块相邻处的壳套两侧内壁上通过固定架活动设置转盘，转盘的外壁缠绕收卷的拉绳与限位条活动端相连接，转盘一端的侧壁上设置连接杆，连接杆相邻处的壳套侧壁上设置固定套，固定套的内腔活动套接挤压杆，挤压杆延伸至壳套的内腔，其末端通过活动销与连接杆活动相连，利用移动杆控制球型限位块移动卡合限位条，使限位绳圈卡套L型挂钩完成对紧固环的固定，并通过按压挤压杆配合连接杆带动转盘偏转，转盘收卷拉绳带动限位条活动端偏转解锁球型限位块，拉动限位绳圈脱离L型挂钩，即可对紧固环拆除完成超滤膜本体的拆卸，便捷实用。
3．本发明提出的一种中空纤维超滤膜分离装置，在固定座上端设置集污斗，集污斗顶部端口处通过支撑斜杆配合轴承座活动套接转轴，转轴的侧壁上均匀间隔设置集污框，转轴的上端延伸至进水管的内腔连接涡轮扇，集污框一侧外壁上设置进污口，进污口设置方向与转轴的旋转方向相同，集污框悬置于集污斗顶部端口上方，集污框底部设置相连通的卸污管，集污框远离转轴的一侧外壁上靠近底部处设置安装孔套接连接绳，连接绳的一端延伸至集污框的外部，其末端固定连接配重块，连接绳另一端延伸至卸污管的底部穿出，其末端固定连接有密封塞，污水进入进水管内冲击涡轮扇带动转轴旋转，转轴旋转时配重块受离心力影响绷紧拉直连接绳，使密封塞上移封堵卸污管的，污水进入超滤膜本体内腔后，转轴带动集污框旋转对污水中的杂质垃圾进行收集，水通过旋转离心分离排尽，杂质垃圾受重力影响进入集污框底部的卸污管，下压密封塞拉伸上移配重块疏通卸污管，接着污物掉落至集污斗中顺着固定座内的排污管自动排出分离筒外，便捷实用。
