申请日2021.01.18
公开（公告）日2021.10.22
IPC分类号C02F1/02; C02F1/72
摘要
本实用新型涉及污水处理装置技术领域，尤其是一种油田压裂返排液污水处理装置，包括处理箱，处理箱上端中部安装有中板，中板一侧处理箱上端安装有侧板，处理箱下端四角安装有支撑腿，处理箱下端中部连通有出水管，出水管从处理箱下方水平伸出，处理箱一侧安装有进水管，该装置可分批加入氧化剂和对污水加热促进氧化反应，提高小型装置处理污水的效率，值得推广。
权利要求书

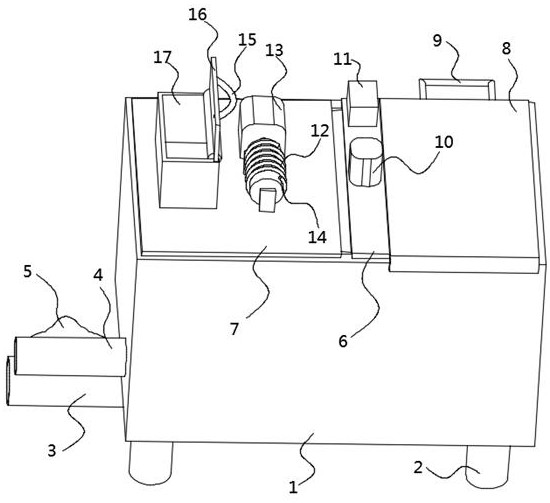

1.一种油田压裂返排液污水处理装置，包括处理箱（1），所述处理箱（1）上端中部安装有中板（6），所述中板（6）一侧处理箱（1）上端安装有侧板（7），所述处理箱（1）下端四角安装有支撑腿（2），所述处理箱（1）下端中部连通有出水管（3），所述出水管（3）从处理箱（1）下方水平伸出，所述处理箱（1）一侧安装有进水管（4），其特征在于，所述中板（6）上方中部安装有旋转电机（10），所述中板（6）上方旋转电机（10）一侧安装有电热块（11），所述旋转电机（10）的输出轴向下贯穿中板（6）并安装有转盘（18），所述转盘（18）下端竖直安装有薄片状的蚊香板（20）；
所述侧板（7）上端安装有储料箱（17），所述储料箱（17）下端开口且与处理箱（1）内部连通，所述储料箱（17）下端开口铰接有挡板（22），所述挡板（22）靠近铰接处一端垂直焊接有驱动板（23），所述挡板（22）与储料箱（17）下端开口的铰接处安装有旋转弹簧（26），所述旋转弹簧（26）常态时挡板（22）与储料箱（17）下端开口方向保持水平，所述处理箱（1）一侧开设有竖直的条形槽（27），所述储料箱（17）正下方处理箱（1）内部放有下料箱（25），所述下料箱（25）两侧安装有矩形杆（24），其中一侧所述矩形杆（24）插入条形槽（27）内部，另一侧矩形杆（24）上竖直贯穿有限位杆（19），所述限位杆（19）下端与处理箱（1）下端内部焊接，另一侧所述矩形杆（24）一端连接有拉绳（12），所述拉绳（12）贯穿侧板（7）伸至上方，所述拉绳（12）上端安装有滚轮（14），所述拉绳（12）缠绕在滚轮（14）上，所述滚轮（14）两端铰接有支撑板（28），所述支撑板（28）下端与侧板（7）上端安装，所述侧板（7）上端还安装有拉线电机（13），所述拉线电机（13）一端输出轴与滚轮（14）中心安装。
2.根据权利要求1所述的一种油田压裂返排液污水处理装置，其特征在于，所述转盘（18）下端中部安装有中心轴（21），所述中心轴（21）与蚊香板（20）焊接。
3.根据权利要求1所述的一种油田压裂返排液污水处理装置，其特征在于，所述出水管（3）上安装有阀门（5）。
4.根据权利要求1所述的一种油田压裂返排液污水处理装置，其特征在于，所述中板（6）另一侧处理箱（1）上端铰接有侧盖（8），所述侧盖（8）一端安装有拉手（9）。
5.根据权利要求1所述的一种油田压裂返排液污水处理装置，其特征在于，所述储料箱（17）上端铰接有盖子（16），所述盖子（16）一侧安装有把手（15）。
6.根据权利要求1所述的一种油田压裂返排液污水处理装置，其特征在于，所述中板（6）、转盘（18）与蚊香板（20）能够良好的传热。
说明书
一种油田压裂返排液污水处理装置
技术领域
本实用新型涉及污水处理装置技术领域，尤其涉及一种油田压裂返排液污水处理装置。
背景技术
压裂返排液具有黏度高、乳化程度大、高化学需氧量、高总悬浮物含量和水质复杂的特点，若未经合理处置而直接排放，会对地下水、地表水、土壤造成巨大伤害，压裂返排液处理通常是氧化－絮凝－过滤，但是氧化过程中低温，会使化学氧化剂反应慢，氧化时间长，处理装置体积小，又会使污水流动快，会使单次加入的氧化剂随水流流走，为此我们提出了一种油田压裂返排液污水处理装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的油田压裂返排液污水氧化处理不充分的缺点，而提出的一种油田压裂返排液污水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种油田压裂返排液污水处理装置，包括处理箱，所述处理箱上端中部安装有中板，所述中板一侧处理箱上端安装有侧板，所述处理箱下端四角安装有支撑腿，所述处理箱下端中部连通有出水管，所述出水管从处理箱下方水平伸出，所述处理箱一侧安装有进水管，所述中板上方中部安装有旋转电机，所述中板上方旋转电机一侧安装有电热块，所述旋转电机的输出轴向下贯穿中板并安装有转盘，所述转盘下端竖直安装有薄片状的蚊香板；
所述侧板上端安装有储料箱，所述储料箱下端开口且与处理箱内部连通，所述储料箱下端开口铰接有挡板，所述挡板靠近铰接处一端垂直焊接有驱动板，所述挡板与储料箱下端开口的铰接处安装有旋转弹簧，所述旋转弹簧常态时挡板与储料箱下端开口方向保持水平，所述处理箱一侧开设有竖直的条形槽，所述储料箱正下方处理箱内部放有下料箱，所述下料箱两侧安装有矩形杆，其中一侧所述矩形杆插入条形槽内部，另一侧矩形杆上竖直贯穿有限位杆，所述限位杆下端与处理箱下端内部焊接，另一侧所述矩形杆一端连接有拉绳，所述拉绳贯穿侧板伸至上方，所述拉绳上端安装有滚轮，所述拉绳缠绕在滚轮上，所述滚轮两端铰接有支撑板，所述支撑板下端与侧板上端安装，所述侧板上端还安装有拉线电机，所述拉线电机一端输出轴与滚轮中心安装。
优选的，所述转盘下端中部安装有中心轴，所述中心轴与蚊香板焊接。
优选的，所述出水管上安装有阀门。
优选的，所述中板另一侧处理箱上端铰接有侧盖，所述侧盖一端安装有拉手。
优选的，所述储料箱上端铰接有盖子，所述盖子一侧安装有把手。
优选的，所述中板、转盘与蚊香板能够良好的传热。
本实用新型提出的一种油田压裂返排液污水处理装置，有益效果在于：该油田压裂返排液污水处理装置通过传热蚊香板旋转，对装置中的污水进行充分的加热，通过将储料箱的氧化剂分批自动加入污水中，防止被污水冲走，使得每批污水都能分到氧化剂，便于人们使用。
