申请日2021.04.21
公开日期2021.11.30
IPC分类（授权）C02F9/02
摘要
本实用新型提供了一种新型农村污水集中处理设备，包括粗滤腔、分离腔及分离部。粗滤腔上分别设有进水通道和第一出水口，以供污水流入和流出粗滤腔，进水通道处设有滤筐，可对污水中的垃圾进行过滤；分离腔经由第一出水口与粗滤腔相连通，分离腔底部开设有通孔和第二出水口，并于分离腔内设有可根据污水的液位变化而控制第二出水口启闭的液位控制装置；分离部可随污水的液面上下浮动的设于分离腔内，分离部的比重介于油与水的比重之间，分离部上开设有多个进油孔用于收集油液，并于分离部底部设有导油管用于排出油液。本实用新型的一种新型农村污水集中处理设备，可以提供一种适于农村实施的污水处理方案。
权利要求

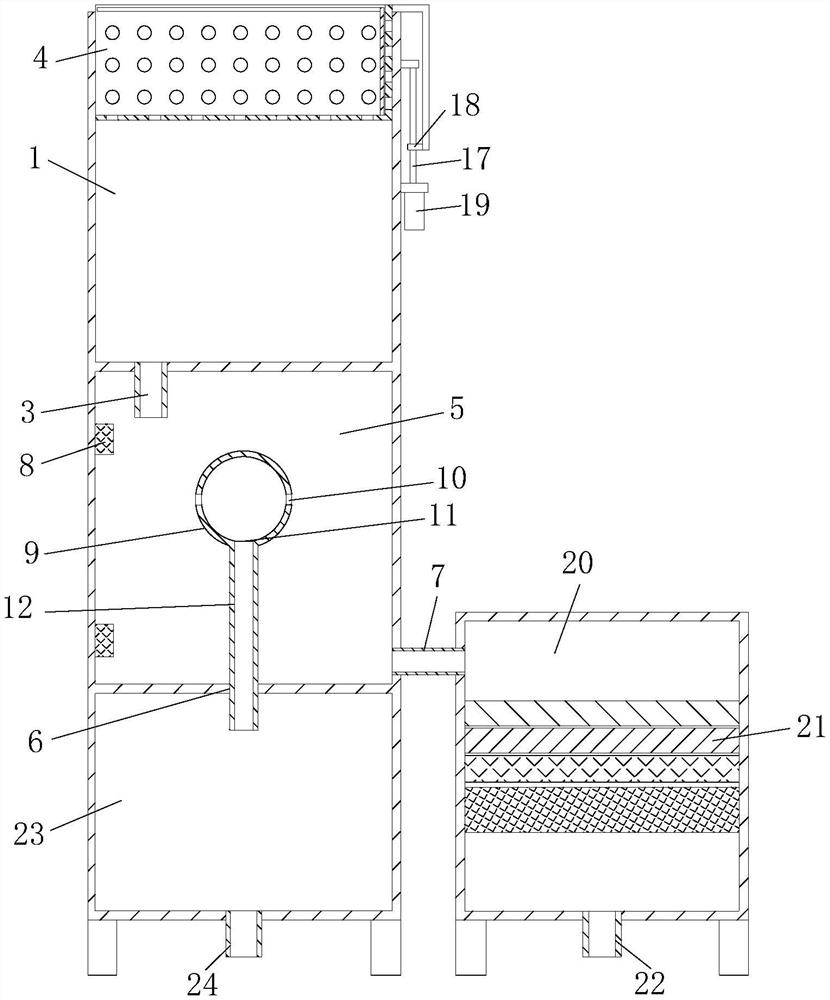

1.一种新型农村污水集中处理设备，其特征在于，包括：
粗滤腔(1)，所述粗滤腔(1)上分别设有进水通道(2)和第一出水口(3)，以供污水流入和流出所述粗滤腔(1)，所述进水通道(2)处设有滤筐(4)；
分离腔(5)，经由所述第一出水口(3)与所述粗滤腔(1)相连通，所述分离腔(5)底部开设有通孔(6)和第二出水口(7)，并于所述分离腔(5)内设有可根据所述污水的液位变化而控制所述第二出水口(7)通断的液位控制装置(8)；
分离部(9)，可随所述污水的液面上下浮动地设于所述分离腔(5)内，所述分离部(9)的比重介于油与水的比重之间，所述分离部(9)上开设有多个进油孔(10)，所述进油孔(10)浸泡于油液层并供油液流入所述分离部(9)内的腔室中，所述分离部(9)的底部设有与所述腔室连通的导油孔(11)，所述导油孔(11)上连接有导油管(12)，所述导油管(12)随所述分离部(9)的上下浮动而密封地导向插设于所述通孔(6)内。
2.根据权利要求1所述的一种新型农村污水集中处理设备，其特征在于：所述粗滤腔(1)的侧壁上设有可驱使所述滤筐(4)升起并移出所述进水通道(2)的顶升部，所述滤筐(4)被构造为一侧开口的槽型结构，并于所述滤筐(4)内可滑动地设有可将垃圾经所述开口清理出所述滤筐(4)的清理部(13)。
3.根据权利要求2所述的一种新型农村污水集中处理设备，其特征在于：于所述滤筐(4)的侧板顶部构造有翻边(14)，所述翻边(14)可钩挂于所述进水通道(2)四周的侧壁上。
4.根据权利要求3所述的一种新型农村污水集中处理设备，其特征在于：所述清理部(13)的两相对侧设有凸起(15)，且于所述侧板上开设有可供所述凸起(15)滑动于内的滑道(16)。
5.根据权利要求2所述的一种新型农村污水集中处理设备，其特征在于：所述顶升部包括顶升杆(17)及可升降配合于所述顶升杆(17)上的连接座(18)，所述连接座(18)固设于所述滤筐(4)上，所述顶升杆(17)底部设有电机(19)，且所述电机(19)的动力输出端与所述顶升杆(17)连接。
6.根据权利要求1至5中的任一项所述的一种新型农村污水集中处理设备，其特征在于：所述污水集中处理设备还包括净化腔(20)，经由所述第二出水口(7)与所述分离腔(5)连通，所述净化腔(20)内设有净水层(21)，所述净化腔(20)底部设有排水口(22)。
7.根据权利要求6所述的一种新型农村污水集中处理设备，其特征在于：所述分离腔(5)下方设有用以承接由所述导油管(12)排出的油液的集油腔(23)，并于所述集油腔(23)底部设有排油口(24)。
说明书
一种新型农村污水集中处理设备
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种新型农村污水集中处理设备。
背景技术
随着农村生活水平的不断提高，农村生活污水的排放量也逐渐增加，农村的生态环境遭到了严重的破坏，对农民的身体健康造成了很大的威胁，农村的环境令人担忧。目前，我国大部分村庄的排水设备缺乏，不经过处理而直接排放污水。很多村庄的生活垃圾直接丢弃在住房前后、村内的池塘中，而且村里没有人对垃圾进行处置。生活污水的任意排放，不仅对河流、池塘造成破坏，而且污染了村民的生存环境，严重影响了村民的身体健康。
实用新型内容
有鉴于此，本实用新型旨在提出一种新型农村污水集中处理设备，以提供一种适于农村实施的污水处理方案。
为达到上述目的，本实用新型的技术方案是这样实现的：
一种新型农村污水集中处理设备，包括：
粗滤腔，所述粗滤腔上分别设有进水通道和第一出水口，以供污水流入和流出所述粗滤腔，所述进水通道处设有滤筐；
分离腔，经由所述第一出水口与所述粗滤腔相连通，所述分离腔底部开设有通孔和第二出水口，并于所述分离腔内设有可根据所述污水的液位变化而控制所述第二出水口通断的液位控制装置；
分离部，可随所述污水的液面上下浮动地设于所述分离腔内，所述分离部的比重介于油与水的比重之间，所述分离部上开设有多个进油孔，所述进油孔浸泡于油液层并供油液流入所述分离部内的腔室中，所述分离部的底部设有与所述腔室连通的导油孔，所述导油孔上连接有导油管，所述导油管随所述分离部的上下浮动而密封地导向插设于所述通孔内。
进一步的，所述粗滤腔的侧壁上设有可驱使所述滤筐升起并移出所述进水通道的顶升部，所述滤筐被构造为一侧开口的槽型结构，并于所述滤筐内可滑动地设有可将垃圾经所述开口清理出所述滤筐的清理部。
进一步的，于所述滤筐的侧板顶部构造有翻边，所述翻边可钩挂于所述进水通道四周的侧壁上。
进一步的，所述清理部的两相对侧设有凸起，且于所述侧板上开设有可供所述凸起滑动于内的滑道。
进一步的，所述顶升部包括顶升杆及可升降配合于所述顶升杆上的连接座，所述连接座固设于所述滤筐上，所述顶升杆底部设有电机，且所述电机的动力输出端与所述顶升杆连接。
进一步的，所述污水集中处理设备还包括净化腔，经由所述第二出水口与所述分离腔连通，所述净化腔内设有净水层，所述净化腔底部设有排水口。
进一步的，所述分离腔下方设有用以承接由所述导油管排出的油液的集油腔，并于所述集油腔底部设有排油口。
相对于现有技术，本实用新型具有以下优势：
(1)本实用新型所述的一种新型农村污水集中处理设备，通过粗滤腔与分离腔的组合设置，可以利用不同的过滤原理对污水进行净化处理；通过设置液位控制装置，可根据污水的液位变化而控制第二出水口的通断，以控制分离腔中污水的液位，在液位控制装置的作用下，污水可在分离腔中有静置的过程，便于油在水中的分层；通过设置滤筐，可以将污水中的垃圾进行过滤，通过在分离腔中设置分离部，可以将污水中的油液进行分离。
(2)通过在滤筐的一侧设置开口，可以便于将滤筐中垃圾的排出，通过设置顶升部，可以便于滤筐在粗滤腔中升起，通过设置清理部，可以在推拉滑动过程中对滤筐中的垃圾进行清理，从而避免垃圾过多堵塞滤筐的孔洞，便于垃圾与污水分离。
(3)通过设置翻边，可以为滤筐安装于进水通道的侧壁上提供承载基础，便于布置。
(4)通过凸起与滑道的配合设置，可以实现清理部与滤筐之间的导向滑动作用，以实现对滤筐内垃圾的清理。
(5)通过设置电机，可以为顶升杆提供顶升动力，同时借助顶升杆与连接座的配合设置，便于抬起滤筐。
(6)通过设置净化腔，可以使污水的净化效率更高，净化更彻底，通过设置排水口，可以将净化后的污水排出使用。
(7)通过设置集油腔，可以将分离的油污进行收集，通过设置排油口，可以将分离后的油污排出进行下一步的使用或处理。
