申请日2021.01.12
公开（公告）日2021.10.26
IPC分类号C02F3/02
摘要
本实用新型公开了一种曝气式医疗污水处理设备，包括处理池、盖板、投药仓、密封板、翻转件、连通管、管接头、曝气盘、驱动件，驱动件包括转轴，转轴两端分别设有第一丝杆部、第二丝杆部，转轴由伺服电机驱动其转动，第一丝杆部、第二丝杆部上各螺纹套装有丝杆螺母，两个丝杆螺母上各套接有移动块，两个移动块上铰接有铰链杆，两个铰链杆与两个连通管铰接。本实用新型通过驱动件驱动两个连通管沿与处理池的铰接处摆动，进而提升了曝气盘的曝气区域大小，提升了曝气效率，通过设置投药仓，便于将外部污水处理药剂投入至处理池内，再通过设置翻转件驱动密封板翻转，进而无需人工投放污水处理药剂，降低了劳动强度，提升工作效率。
权利要求书

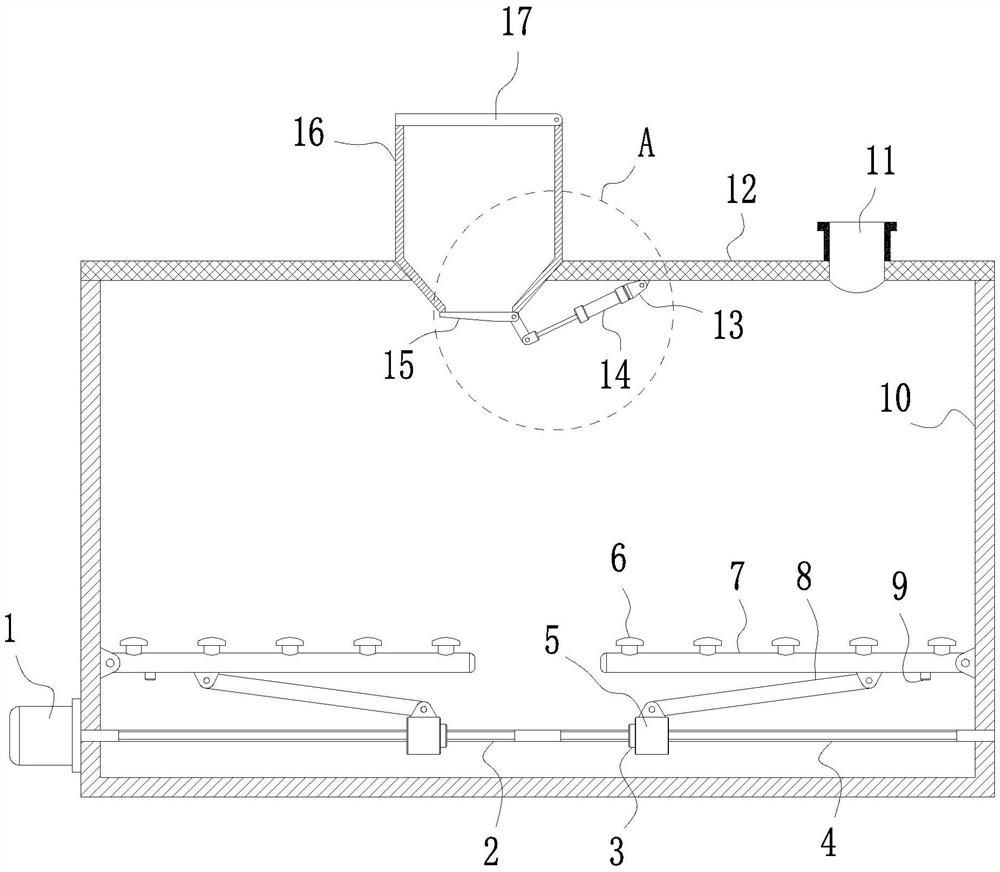

1.一种曝气式医疗污水处理设备，其特征在于，包括一顶部敞口的处理池(10)，所述处理池(10)顶部安装有盖板(12)，所述盖板(12)上设有投药仓(16)，所述投药仓(16)下端延伸至处理池(10)内，其底部敞口且铰接安装有密封板(15)，所述密封板(15)由翻转件驱动其沿与投药仓(16)的铰接处翻转，并将所述投药仓(16)底端口部封闭，所述处理池(10)相对两侧内壁上沿其轴线对称铰接有连通管(7)，所述连通管(7)两端均封闭且其上设有与其内部连通的管接头(9)，所述管接头(9)通过安装气管与外部氧气输送设备连通，所述连通管(7)上设有多个与其内部连通的曝气盘(6)，两个所述连通管(7)由驱动件驱动其同步反向转动，进而调节所述曝气盘(6)的曝气范围，所述驱动件包括水平转动连接在处理池(10)内的转轴，所述转轴长度方向两端分别设有螺纹旋向相反的第一丝杆部(2)、第二丝杆部(4)，所述转轴由安装在处理池(10)外壁上的伺服电机(1)驱动其转动，所述第一丝杆部(2)、第二丝杆部(4)上各螺纹套装有丝杆螺母(3)，两个所述丝杆螺母(3)上各套接有移动块(5)，两个所述移动块(5)上铰接有铰链杆(8)，两个所述铰链杆(8)远离移动块(5)的一端分别对应与两个连通管(7)铰接。
2.根据权利要求1所述的一种曝气式医疗污水处理设备，其特征在于，所述盖板(12)上设有液位观察口(11)。
3.根据权利要求1所述的一种曝气式医疗污水处理设备，其特征在于，所述投药仓(16)上端口部铰接有挡盖(17)。
4.根据权利要求1所述的一种曝气式医疗污水处理设备，其特征在于，所述翻转件包括铰接安装在盖板(12)底部的活动铰座(13)，所述活动铰座(13)上安装有驱动元件，所述驱动元件上驱动连接有活动块(18)，所述密封板(15)上设有一斜拉杆(19)，所述斜拉杆(19)远离密封板(15)的一端与活动块(18)铰接。
5.根据权利要求4所述的一种曝气式医疗污水处理设备，其特征在于，所述驱动元件为伸缩气缸(14)，所述伸缩气缸(14)的气缸杆与活动块(18)螺纹连接。
说明书
一种曝气式医疗污水处理设备
技术领域
本实用新型涉及污水处理设备技术领域，具体涉及一种曝气式医疗污水处理设备。
背景技术
医疗污水处理过程中，由于污水中通常含有需氧微生物，在对需氧微生物进行处理时，一般会对污水进行曝气，即，将氧气强制灌入污水中，进而对需氧微生物进行处理，但是现有的曝气装置(一般为曝气盘)固定安装在处理设备中，进而导致曝气区域固定，使得曝气效率较低。
实用新型内容
本实用新型的目的在于克服现有技术中存在的问题，提供一种曝气式医疗污水处理设备，它可以实现至少一定程度上解决现有技术的问题。
为实现上述技术目的，达到上述技术效果，本实用新型是通过以下技术方案实现的：
一种曝气式医疗污水处理设备，包括一顶部敞口的处理池，所述处理池顶部安装有盖板，所述盖板上设有投药仓，所述投药仓下端延伸至处理池内，其底部敞口且铰接安装有密封板，所述密封板由翻转件驱动其沿与投药仓的铰接处翻转，并将所述投药仓底端口部封闭，所述处理池相对两侧内壁上沿其轴线对称铰接有连通管，所述连通管两端均封闭且其上设有与其内部连通的管接头，所述管接头通过安装气管与外部氧气输送设备连通，所述连通管上设有多个与其内部连通的曝气盘，两个所述连通管由驱动件驱动其同步反向转动，进而调节所述曝气盘的曝气范围，所述驱动件包括水平转动连接在处理池内的转轴，所述转轴长度方向两端分别设有螺纹旋向相反的第一丝杆部、第二丝杆部，所述转轴由安装在处理池外壁上的伺服电机驱动其转动，所述第一丝杆部、第二丝杆部上各螺纹套装有丝杆螺母，两个所述丝杆螺母上各套接有移动块，两个所述移动块上铰接有铰链杆，两个所述铰链杆远离移动块的一端分别对应与两个连通管铰接。
作为如上所述技术方案的进一步优化，所述盖板上设有液位观察口。
作为如上所述技术方案的进一步优化，所述投药仓上端口部铰接有挡盖。
作为如上所述技术方案的进一步优化，所述翻转件包括铰接安装在盖板底部的活动铰座，所述活动铰座上安装有驱动元件，所述驱动元件上驱动连接有活动块，所述密封板上设有一斜拉杆，所述斜拉杆远离密封板的一端与活动块铰接。
作为如上所述技术方案的进一步优化，所述驱动元件为伸缩气缸，所述伸缩气缸的气缸杆与活动块螺纹连接。
本实用新型的有益效果：通过驱动件驱动两个连通管沿与处理池的铰接处摆动，进而提升了曝气盘的曝气区域大小，提升了曝气效率，通过设置投药仓，便于将外部污水处理药剂投入至处理池内，再通过设置翻转件驱动密封板翻转，进而无需人工投放污水处理药剂，降低了劳动强度，提升工作效率。
