申请日2021.02.21
公开（公告）日2021.10.15
IPC分类号C02F9/02; C02F1/00; B01D29/03; B01D29/05; B01D29/075; B01D29/94; B01D29/64; B01D29/72; C02F103/32
摘要
本实用新型涉及污水处理装置技术领域，尤其涉及一种食品污水高效处理装置，包括壳体、第一过滤网、运送组件和清洁组件；所述运送组件设置在壳体内部；所述第一过滤网套设在运送组件上；所述清洁组件设置在壳体内部；所述清洁组件包括第一电机、丝杆和清扫机构；所述第一电机固接在壳体外侧壁上；所述丝杆固接在第一电机输出端；所述清扫机构套设在丝杆外侧壁上，与丝杆为滚珠丝杠螺母副连接；通过推板和毛刷对第一过滤网表面的滤渣进行清洁，避免第一过滤网造成堵塞，保证装置的污水处理效果。
权利要求书

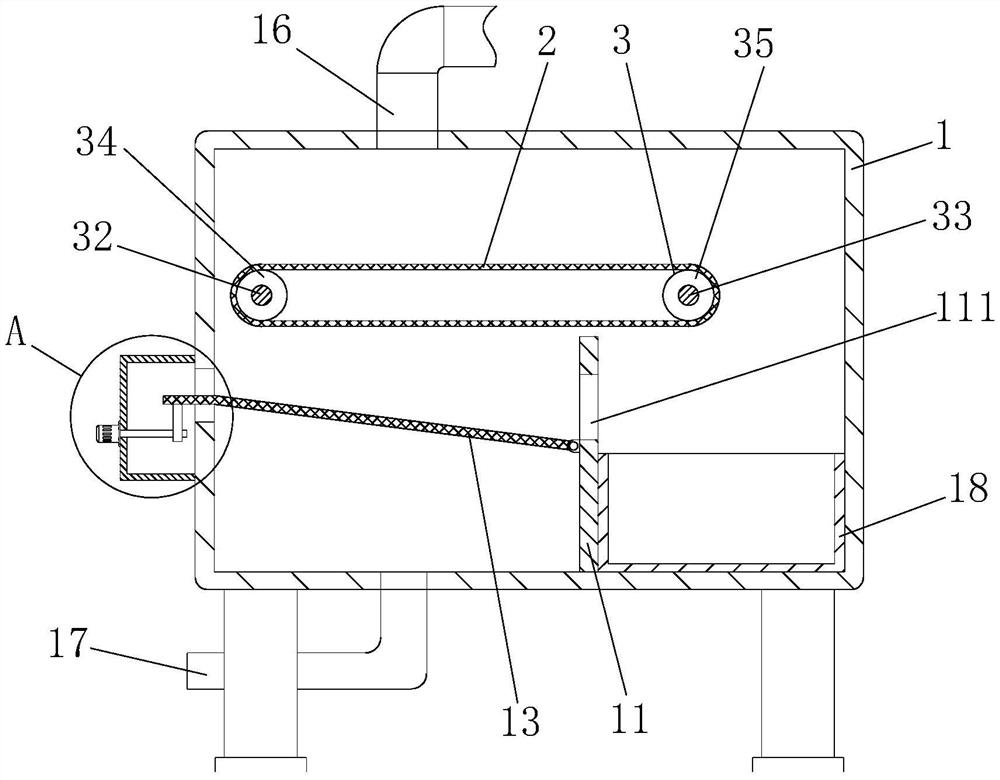

1.一种食品污水高效处理装置，其特征在于，包括壳体(1)、第一过滤网(2)、运送组件(3)和清洁组件(4)；所述运送组件(3)设置在壳体(1)内部；所述第一过滤网(2)套设在运送组件(3)上；所述清洁组件(4)设置在壳体(1)内部；
所述清洁组件(4)包括第一电机(41)、丝杆(42)和清扫机构(43)；所述第一电机(41)固接在壳体(1)外侧壁上；所述丝杆(42)固接在第一电机(41)输出端；所述清扫机构(43)套设在丝杆(42)外侧壁上，与丝杆(42)为滚珠丝杠螺母副连接。
2.根据权利要求1所述的一种食品污水高效处理装置，其特征在于，所述清扫机构(43)包括推板(431)、导杆(432)和毛刷(433)；所述推板(431)套设在丝杆(42)外侧壁上，与丝杆(42)为滚珠丝杠螺母副连接；所述导杆(432)固接在壳体(1)内侧壁上，且贯穿推板(431)，与推板(431)内侧壁滑动配合；所述毛刷(433)固接在推板(431)底部。
3.根据权利要求2所述的一种食品污水高效处理装置，其特征在于，所述运送组件(3)包括第二电机(31)、第一转轴(32)和第二转轴(33)；所述第二电机(31)固接在壳体(1)外侧壁上；所述第一转轴(32)固接在第二电机(31)输出端，其外侧壁上固接有第一圆辊(34)；所述第二转轴(33)转动连接在壳体(1)内侧壁上，其外侧壁上固接有第二圆辊(35)；所述第一过滤网(2)一端套设在第一圆辊(34)上，另一端套设在第二圆辊(35)上。
4.根据权利要求3所述的一种食品污水高效处理装置，其特征在于，所述壳体(1)底端内侧壁上固接有挡板(11)，且其侧壁设有开口(12)；所述挡板(11)侧壁上铰接有第二过滤网(13)；所述第二过滤网(13)另一端滑动连接在开口(12)内侧壁上。
5.根据权利要求4所述的一种食品污水高效处理装置，其特征在于，所述挡板(11)侧壁上设有通孔(111)；所述壳体(1)外侧壁上固接有保护罩(14)；所述保护罩(14)外侧壁上固接有第三电机(15)；所述第三电机(15)输出端固接有转动杆(151)；所述转动杆(151)远离第三电机(15)的端部固接有凸轮(152)；所述凸轮(152)与第二过滤网(13)接触。
6.根据权利要求5所述的一种食品污水高效处理装置，其特征在于，所述壳体(1)顶部固接有进水管(16)，底部固接有出水管(17)，且其底端内侧壁上固接有接渣盒(18)。
说明书
一种食品污水高效处理装置
技术领域
本实用新型涉污水处理装置技术领域，尤其涉及一种食品污水高效处理装置。
背景技术
食品工业的内容极其复杂，包括制糖、酿造、肉类、乳品加工等生产过程，所排出的废水都含有机物，具有强的耗氧性，且有大量悬浮物随废水排出；动物性食品加工排出的废水中还含有动物排泄物、血液、皮毛、油脂等，并可能含有病菌，因此耗氧量很高，比植物性食品加工排放的废水的污染性高得多。
目前现有技术中，在对食品加工污水进行处理时，过滤网进行过滤后其表面会粘附较多的滤渣，过滤网上的滤渣不及时清理，容易造成过滤网的阻塞，从而降低食品污水的处理效果。
实用新型内容
本实用新型的目的在于克服现有技术中，在对食品加工污水进行处理时，过滤网进行过滤后其表面会粘附较多的滤渣，过滤网上的滤渣不及时清理，容易造成过滤网的阻塞，从而降低食品污水的处理效果，因此，提供一种食品污水高效处理装置。
为实现上述技术目的，本实用新型通过以下技术方案实现：
一种食品污水高效处理装置，包括壳体、第一过滤网、运送组件和清洁组件；所述运送组件设置在壳体内部；所述第一过滤网套设在运送组件上；所述清洁组件设置在壳体内部；所述清洁组件包括第一电机、丝杆和清扫机构；所述第一电机固接在壳体外侧壁上；所述丝杆固接在第一电机输出端；所述清扫机构套设在丝杆外侧壁上，与丝杆为滚珠丝杠螺母副连接。
进一步，所述清扫机构包括推板、导杆和毛刷；所述推板套设在丝杆外侧壁上，与丝杆为滚珠丝杠螺母副连接；所述导杆固接在壳体内侧壁上，且贯穿推板，与推板内侧壁滑动配合；所述毛刷固接在推板底部。
进一步，所述运送组件包括第二电机、第一转轴和第二转轴；所述第二电机固接在壳体外侧壁上；所述第一转轴固接在第二电机输出端，其外侧壁上固接有第一圆辊；所述第二转轴转动连接在壳体内侧壁上，其外侧壁上固接有第二圆辊；所述第一过滤网一端套设在第一圆辊上，另一端套设在第二圆辊上。
进一步，所述壳体底端内侧壁上固接有挡板，且其侧壁设有开口；所述挡板侧壁上铰接有第二过滤网；所述第二过滤网另一端滑动连接在开口内侧壁上。
进一步，所述挡板侧壁上设有通孔；所述壳体外侧壁上固接有保护罩；所述保护罩外侧壁上固接有第三电机；所述第三电机输出端固接有转动杆；所述转动杆远离第三电机的端部固接有凸轮；所述凸轮与第二过滤网接触。
进一步，所述壳体顶部固接有进水管，底部固接有出水管，且其底端内侧壁上固接有接渣盒。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型中，通过壳体、第一过滤网、第二电机、第一转轴、第二转轴、第一圆辊、第二圆辊、第一电机、丝杆、推板、导杆和毛刷的配合工作，使得推板和毛刷对第一过滤网表面的滤渣进行清洁，避免第一过滤网造成堵塞，从而保证第一过滤网的污水过滤效果。
2、启动第三电机，第三电机带动转动杆和凸轮转动，凸轮转动过程中挤压第二过滤网进行振动，使得第二过滤网上的残渣通过开口进入接渣盒中，避免残渣粘附在第二过滤网表面，从而保证第二过滤网的过滤效果。
（发明人：朱亮亮）
