申请日2020.09.30
公开（公告）日2021.08.24
IPC分类号C02F9/04
摘要
本实用新型公开了一种悬浮填料污水处理装置，涉及污水处理技术领域。本实用新型包括处理箱，处理箱的上表面开设有进水口，处理箱内部设置有若干均匀分布的悬浮填料球，处理箱的两侧内壁均设置有固定块，固定块下表面均设置有固定柱，处理箱的两侧壁之间设置有过滤网板，过滤网板贯穿固定柱并与其滑动连接，固定柱下表面设置有防脱盖，固定柱外表面套设有复位弹簧，处理箱后侧壁设置有转动电机，转动电机与处理箱内的转筒连接，处理箱的内底壁设置有两个对称设置的压缩弹簧，压缩弹簧的上表面均连接有移动块，移动块相对面侧壁和转筒外表面均设置有啮合连接的齿块。本实用新型解决现有的污水处理装置中过滤网板易堵塞的问题。
权利要求书

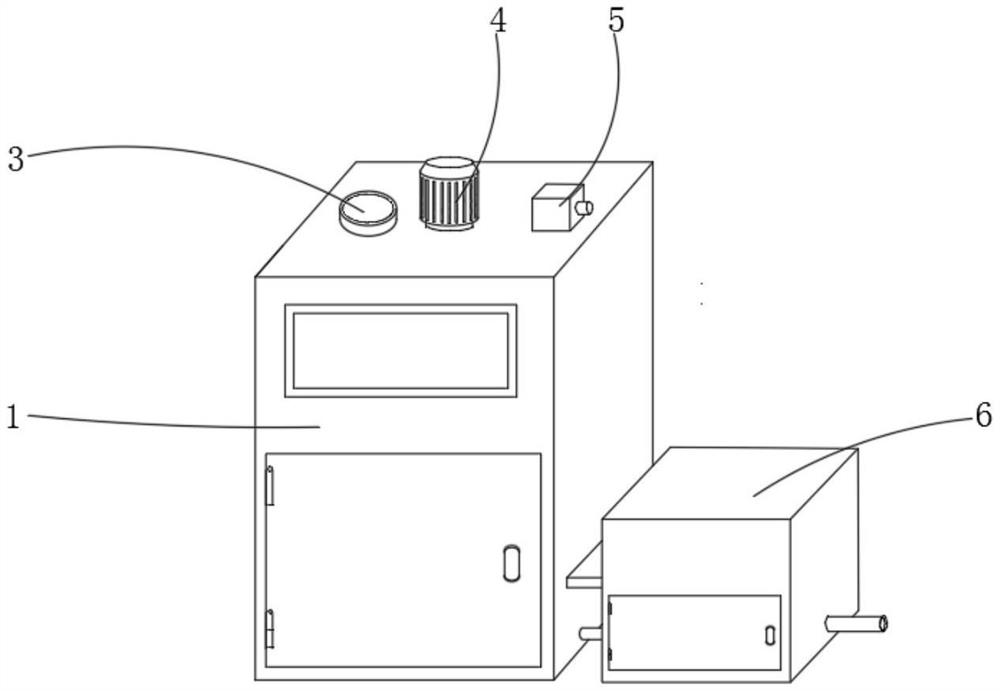

1.一种悬浮填料污水处理装置，包括处理箱(1)，其特征在于：所述处理箱(1)的上表面开设有进水口(3)，处理箱(1)的前端面转动连接有密封门，处理箱(1)内部设置有若干均匀分布的悬浮填料球(9)，处理箱(1)的两侧内壁均固定连接有固定块(20)，固定块(20)下表面均固定连接有固定柱(22)，处理箱(1)的两侧壁之间设置有过滤网板(2)，过滤网板(2)贯穿固定柱(22)并与其滑动连接，固定柱(22)下表面固定连接有防脱盖(7)，固定柱(22)外表面套设有复位弹簧(21)，复位弹簧(21)的两端分别与固定块(20)的底壁和过滤网板(2)的上表面连接，处理箱(1)的后端面固定连接有转动电机，转动电机的输出端通过联轴器固定连接有转轴，转轴外表面固定连接有转筒(13)，处理箱(1)的内底壁设置有两个对称设置的压缩弹簧(8)，压缩弹簧(8)的上表面均连接有移动块(12)，移动块(12)相对面侧壁和转筒(13)外表面均固定连接有匹配设置的齿块(11)，两齿块(11)之间啮合连接，处理箱(1)的侧壁固定安装有水泵(16)，水泵(16)的进水端通过进水管与处理箱(1)内部固定连通，水泵(16)的出水端通过出水管固定连通有过滤箱(6)。
2.根据权利要求1所述的一种悬浮填料污水处理装置，其特征在于，所述移动块(12)的上表面均固定连接有橡胶块(19)。
3.根据权利要求1所述的一种悬浮填料污水处理装置，其特征在于，所述处理箱(1)的上表面固定连接有驱动电机(4)，驱动电机(4)的输出端通过联轴器固定连接有转杆，转杆的一端贯穿处理箱(1)的上内壁并伸入处理箱(1)内，转杆的外表面固定连接有若干均匀分布的搅拌叶片(10)。
4.根据权利要求1所述的一种悬浮填料污水处理装置，其特征在于，所述处理箱(1)的上表面固定连接有气泵(5)，气泵(5)的出气端固定连通有输气管(14)，输气管(14)伸入处理箱(1)内。
5.根据权利要求4所述的一种悬浮填料污水处理装置，其特征在于，所述输气管(14)的外表面开设有若干均匀分布的气孔(15)。
6.根据权利要求1所述的一种悬浮填料污水处理装置，其特征在于，所述过滤箱(6)的两侧壁均开设有两个滑槽，滑槽内分别滑动连接有活性炭板(17)和纱布过滤板(18)，过滤箱(6)的侧壁固定连通有输水管。
说明书
一种悬浮填料污水处理装置
技术领域
本实用新型属于污水处理技术领域，特别是涉及一种悬浮填料污水处理装置。
背景技术
随着科技的进步，我国村镇人们的生活水平逐渐提高，因此也产生了大量生活污水，生活废水直接排入河流后，河道底泥中沉积了各种有害物质，由于污泥含水量很高，体积很大，且呈流动性，运输和消纳困难，污泥中含有金属以及非金属，包括铁、锰、铅、铬、锌、汞、砷和锡等，造成重金属污染和危害，随着社会经济的发展，居民用水量的提高，产生大量的污水，为了降低水利用率，使水循环利用，从而出现了一种悬浮填料污水处理装置。
现有的悬浮生物填料的污水处理装置通常会滞留污水中过多的杂物，容易使过滤板造成堵塞，影响工作处理效率，降低了污水处理装置的使用效果，且需要随时对过滤网进行清理，从而增大了工作的难度，且降低了工作效率。
为解决上述问题，本实用新型提出一种悬浮填料污水处理装置。
实用新型内容
本实用新型的目的在于提供一种悬浮填料污水处理装置，解决现有的污水处理装置中过滤网板易堵塞的问题。
为解决上述技术问题，本实用新型是通过以下技术方案实现的：
本实用新型为一种悬浮填料污水处理装置，包括处理箱，所述处理箱的上表面开设有进水口，处理箱的前端面转动连接有密封门，处理箱内部设置有若干均匀分布的悬浮填料球，用于对污水进行处理，处理箱的两侧内壁均固定连接有固定块，固定块下表面均固定连接有固定柱，处理箱的两侧壁之间设置有过滤网板，可对污水中的石块污泥和经过悬浮填料球处理后的沉淀等进行过滤，固定柱外表面套设有复位弹簧，复位弹簧的两端分别与固定块的底壁和过滤网板的上表面连接，过滤网板贯穿固定柱并与其滑动连接，固定柱下表面固定连接有防脱盖，处理箱的后端面固定连接有转动电机，转动电机的输出端通过联轴器固定连接有转轴，转轴外表面固定连接有转筒，处理箱的内底壁设置有两个对称设置的压缩弹簧，压缩弹簧的上表面均连接有移动块，移动块相对面侧壁和转筒外表面均固定连接与有匹配设置的齿块，两齿块之间啮合连接，通过设置的移动块、齿块、压缩弹簧和复位弹簧等可在装置使用时，通过移动块对过滤网板进行持续地上下敲打，降低上方污水中的沉淀物堆积在过滤网板上表面从而堵塞过滤网板的可能，处理箱的侧壁固定安装有水泵，水泵的进水端通过进水管与处理箱内部固定连通，水泵的出水端通过出水管固定连通有过滤箱。
进一步地，所述移动块的上表面均固定连接有橡胶块，可对过滤网板起到保护作用。
进一步地，所述处理箱的上表面固定连接有驱动电机，驱动电机的输出端通过联轴器固定连接有转杆，转杆的一端贯穿处理箱的上内壁并伸入处理箱内，转杆的外表面固定连接有若干均匀分布的搅拌叶片，一方面可使污水与悬浮填料球进行充分接触，另一方面可搅动污水降低沉淀物堆积在过滤网板上的可能。
进一步地，所述处理箱的上表面固定连接有气泵，气泵的出气端固定连通有输气管，输气管伸入处理箱内，可在污水和悬浮填料球反应时提供充足的氧气，提升装置的污水处理效率。
进一步地，所述输气管的外表面开设有若干均匀分布的气孔，可提升空气进入处理箱内的速率。
进一步地，所述过滤箱的两侧壁均开设有两个滑槽，滑槽内分别滑动连接有活性炭板和纱布过滤板，过滤箱的侧壁固定连通有输水管，可对处理后的水进行二次过滤净化处理，提升装置的污水处理效率。
本实用新型具有以下有益效果：
本实用新型通过设置的过滤网板可对污水中的石块污泥和经过悬浮填料球处理后的沉淀等进行过滤，通过设置的移动块、齿轮、压缩弹簧和复位弹簧等可在装置使用时，通过移动块对过滤网板进行持续地上下敲打，降低上方污水中的沉淀物堆积在过滤网板上表面从而堵塞过滤网板的可能，提升了装置对污水的处理效率。
当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。
（发明人：徐杰）
