申请日2020.08.13
公开（公告）日2021.08.24
IPC分类号C02F1/28
摘要
本实用新型公开了工业污水深度处理装置，涉及处理污水领域，其技术方案为:所述处理箱上端开设有沿处理箱水平方向的滑动长孔，所述处理箱上端转动连接有位于滑动长孔两端的转动轴，两个所述转动轴的一端分别固定套设有转动轮，两个所述转动轮之间设有位于滑动长孔上方的皮带，所述皮带的两侧分别通过可拆卸件连接有伸入处理箱中的固定杆，两个所述固定杆的一端分别设有碳棒滤芯，所述处理箱上端设有驱动转动轴转动的驱动件，通过可拆卸件，固定杆和碳棒滤芯能够从皮带拆卸下来，便于清洁、维修和更换碳棒滤芯。
权利要求书

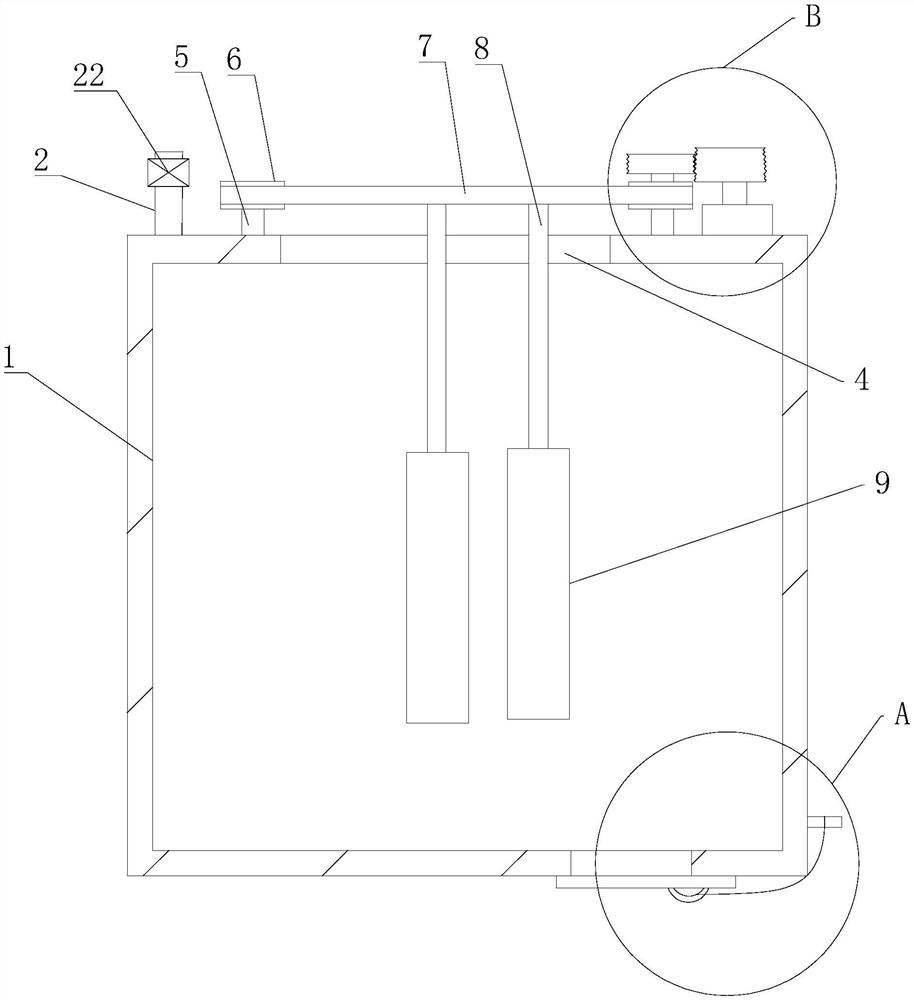

1.工业污水深度处理装置，其特征在于，包括处理箱（1），所述处理箱（1）上端设有进水管（2），所述处理箱（1）底端设有出水口（3），所述处理箱（1）底端上设有封闭或打开出水口（3）的封闭件，所述处理箱（1）上端开设有沿处理箱（1）水平方向的滑动长孔（4），所述处理箱（1）上端转动连接有位于滑动长孔（4）两端的转动轴（5），两个所述转动轴（5）的一端分别固定套设有转动轮（6），两个所述转动轮（6）之间设有位于滑动长孔（4）上方的皮带（7），所述皮带（7）的两侧分别通过可拆卸件连接有伸入处理箱（1）中的固定杆（8），两个所述固定杆（8）的一端分别设有碳棒滤芯（9），所述处理箱（1）上端设有驱动转动轴（5）转动的驱动件。
2.根据权利要求1所述的一种工业污水深度处理装置，其特征是：所述封闭件包括封闭板（10），所述处理箱（1）底壁设有位于出水口（3）两侧的凹槽（11），两个所述凹槽（11）内均设有压缩弹簧（12），两个所述压缩弹簧（12）一端分别连接在凹槽（11）的槽壁上，另一端分别连接有滑动连接在凹槽（11）底壁上的移动块（13），所述封闭板（10）连接在移动块（13）上，且所述封闭板（10）封闭出水口（3），所述封闭板（10）上设有拉环（14）。
3.根据权利要求2所述的一种工业污水深度处理装置，其特征是： 所述处理箱（1）侧壁上设有连接杆（15），所述拉环（14）固定连接有拉绳（16），所述拉绳（16）的一端缠绕在连接杆（15）上。
4.根据权利要求1所述的一种工业污水深度处理装置，其特征是：所述驱动件包括正反转电机（17），一个所述转动轴（5）固定套设有第一外齿轮（18），所述处理箱（1）上端设有正反转电机（17），所述正反转电机（17）的伸出轴固定连接有啮合在外齿轮上的第二外齿轮（19）。
5.根据权利要求1所述的一种工业污水深度处理装置，其特征是：所述可拆卸件包括第一磁铁（20），所述第一磁铁（20）连接在皮带（7）上，所述固定杆（8）的一端固定连接有第二磁铁（21），所述第二磁铁（21）吸合在第一磁铁（20）上。
6.根据权利要求1所述的一种工业污水深度处理装置，其特征是：所述进水管（2）上设有截止阀（22）。
说明书
工业污水深度处理装置
技术领域
本实用新型涉及处理污水领域,更具体地说，它涉及一种工业污水深度处理装置。
背景技术
在日常生产的过程中，经常会产生大量的废水，废水中含有大量的重金属离子。
公告号为CN210583864U的中国专利公开了一种工业污水过滤吸附装置，包括底座、橡胶垫、减震弹簧和箱体，所述橡胶垫固定安装在底座的顶部，所述橡胶垫的上方设置有承载板，所述减震弹簧的固定安装在橡胶垫和承载板的之间，所述箱体的左侧顶部固定安装有进水口，所述箱体的左侧底部固定安装有出水口，该工业污水过滤吸附装置，污水通过过滤网时可以过滤掉比较大的杂物，通过设置第一过滤板、第二过滤板和第三过滤板，能够更好的进行深层次的过滤，箱体中刺激性气味通过排气管进入到活性炭过滤箱进行过滤吸附。
但是，上述方案中，长期使用此装置，过滤板上堆积大量杂质，无法清理，污水处理效果差。
实用新型内容
本实用新型的目的是提供工业污水深度处理装置，能够清理过滤板上杂质，减少过滤板上杂质，提高污水处理效果。
本实用新型的上述技术目的是通过以下技术方案得以实现的：工业污水深度处理装置，包括处理箱，所述处理箱上端设有进水管，所述处理箱底端设有出水口，所述处理箱底端上设有封闭或打开出水口的封闭件，所述处理箱上端开设有沿处理箱水平方向的滑动长孔，所述处理箱上端转动连接有位于滑动长孔两端的转动轴，两个所述转动轴的一端分别固定套设有转动轮，两个所述转动轮之间设有位于滑动长孔上方的皮带，所述皮带的两侧分别通过可拆卸件连接有伸入处理箱中的固定杆，两个所述固定杆的一端分别设有碳棒滤芯，所述处理箱上端设有驱动转动轴转动的驱动件。
通过上述技术方案，将工业污水通入处理箱，通过驱动件，转动轴转动，两个转动轮之间的皮带转动，皮带的两侧的碳棒滤芯在处理箱中移动，碳棒滤芯不仅能够吸附工业污水中的重金属、颗粒等杂志，而且碳棒滤芯实现对工业污水的搅拌，增大污水的处理效率，此外，通过可拆卸件，固定杆和碳棒滤芯能够从皮带拆卸下来，便于清洁、维修和更换碳棒滤芯。
优选的，所述封闭件包括封闭板，所述处理箱底壁设有位于出水口两侧的凹槽，两个所述凹槽内均设有压缩弹簧，两个所述压缩弹簧一端分别连接在凹槽的槽壁上，另一端分别连接有滑动连接在凹槽底壁上的移动块，所述封闭板连接在移动块上，且所述封闭板封闭出水口，所述封闭板上设有拉环。
通过上述技术方案，结构简单，方便操作。
优选的，所述处理箱侧壁上设有连接杆，所述拉环固定连接有拉绳，所述拉绳的一端缠绕在连接杆上。
通过上述技术方案，处理完毕后的污水需要排出处理箱时，封闭板打开出水口，操作者将拉绳缠绕在固定杆上。
优选的，所述驱动件包括正反转电机，一个所述转动轴固定套设有第一外齿轮，所述处理箱上端设有正反转电机，所述正反转电机的伸出轴固定连接有啮合在外齿轮上的第二外齿轮。
通过上述技术方案，启动正反转电机，正反转电机带动第二外齿轮和第一外齿轮转动，从而实现皮带转动，满足工作要求。
优选的，所述可拆卸件包括第一磁铁，所述第一磁铁连接在皮带上，所述固定杆的一端固定连接有第二磁铁，所述第二磁铁吸合在第一磁铁上。
通过上述技术方案，便于清洁、维修和更换碳棒滤芯。
优选的，所述进水管上设有截止阀。
通过上述技术方案，防止外界物质进入处理箱。
综上所述，本实用新型具有以下有益效果： 第一，固定杆和碳棒滤芯能够从皮带拆卸下来，便于清洁、维修和更换碳棒滤芯。
第二，碳棒滤芯实现对工业污水的搅拌，增大污水的处理效率。
（发明人：陆曦;张龙;杨敏捷;程杰;钟智春）
