申请日2021.01.11
公开（公告）日2021.09.17
IPC分类号C02F9/04; C02F103/22
摘要
本实用新型涉及屠宰场污水处理技术领域，具体涉及一种屠宰场污水回收再利用装置，包括装置主体，所述装置主体顶端开设有进料口，所述装置主体的内部开设有过滤舱和药剂舱，所述药剂舱的底端开设有出药口，所述装置主体的右侧底端开设有出水口，所述装置主体的内部安装有固定机构，所述固定机构包括挡板，且挡板与装置主体侧壁相铰接，所述装置主体的侧壁安装有固定块，所述挡板的内部固定安装有固定板。本实用新型通过设置有过滤舱，通过过滤舱底端的滤网孔，将大型杂质留存在过滤舱内部，随后通过将挡板旋转，使限位块脱离固定块，此时可以将过滤舱内部的杂质进行处理，避免因杂质留存造成影响后续过滤的情况发生。
权利要求书

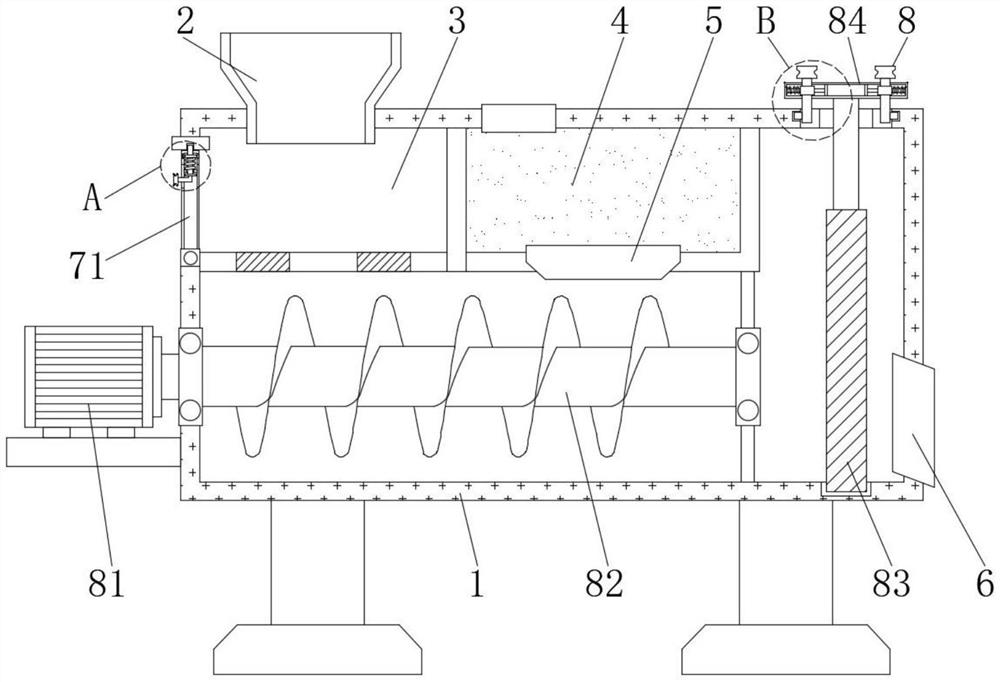

1.一种屠宰场污水回收再利用装置，包括装置主体(1)，其特征在于：所述装置主体(1)顶端开设有进料口(2)，所述装置主体(1)的内部开设有过滤舱(3)和药剂舱(4)，所述药剂舱(4)的底端开设有出药口(5)，所述装置主体(1)的右侧底端开设有出水口(6)，所述装置主体(1)的内部安装有固定机构(7)，所述固定机构(7)包括挡板(71)，且挡板(71)与装置主体(1)侧壁相铰接，所述装置主体(1)的侧壁安装有固定块(72)，所述挡板(71)的内部固定安装有固定板(73)，所述挡板(71)的外部设置有拉板(74)，且拉板(74)靠近挡板(71)的一端连接有连接杆(75)，所述连接杆(75)远离拉板(74)的一端连接有移动板(76)，且移动板(76)远离连接杆(75)的一端连接有限位块(77)，所述连接杆(75)的表面套设有第一弹簧(78)，所述装置主体(1)的内部安装有拆卸机构(8)，所述拆卸机构(8)包括电机(81)，且电机(81)设置在装置主体(1)的外部，所述电机(81)的输出轴连接有搅拌杆(82)，所述装置主体(1)的内部插设有过滤板(83)，且过滤板(83)的顶端连接有拉块(84)，所述拉块(84)的内部固定安装有固定杆(85)，且固定杆(85)的表面套设有第二弹簧(86)和滑动块(87)，所述滑动块(87)的两端连接有限位杆(88)。
2.根据权利要求1所述的一种屠宰场污水回收再利用装置，其特征在于：所述挡板(71)的内壁开设有滑槽，所述移动板(76)的两端皆安装有滑块，所述移动板(76)与挡板(71)滑动相连。
3.根据权利要求1所述的一种屠宰场污水回收再利用装置，其特征在于：所述固定块(72)的内部开设有限位槽，所述限位块(77)远离移动板(76)的一端与限位槽适配相连。
4.根据权利要求1所述的一种屠宰场污水回收再利用装置，其特征在于：所述第一弹簧(78)远离固定板(73)的一端与移动板(76)表面相焊接，所述第一弹簧(78)远离移动板(76)的一端与固定板(73)表面相焊接。
5.根据权利要求1所述的一种屠宰场污水回收再利用装置，其特征在于：所述第二弹簧(86)的一端与拉块(84)内壁相焊接，所述第二弹簧(86)远离拉块(84)的一端与滑动块(87)表面相焊接。
6.根据权利要求1所述的一种屠宰场污水回收再利用装置，其特征在于：所述限位杆(88)的表面安装有卡块，所述装置主体(1)的内壁开设有凹槽，且凹槽与卡块抵触相连。
说明书
一种屠宰场污水回收再利用装置
技术领域
本实用新型涉及屠宰场污水处理技术领域，具体为一种屠宰场污水回收再利用装置。
背景技术
随着社会的飞速发展，人们对于自身营养均衡摄入也越来越重视，肉类作为提供蛋白质的一种物品，经常被人们进行食用，在肉类进行加工时，需要将动物送至屠宰场进行屠杀，因此会导致屠宰场产生大量的污水。
现有的污水进行处理时，一般都首先将大型杂质进行简单处理后，随后通过滤网将污水进行简单处理排放，此时可能会导致污水中的有害物质处理不干净，造成对环境造成污染的情况发生，同时由于水中含有有害物质，从而可能会导致水源难以进行再次回收利用，造成资源浪费的情况发生，因此，针对以上问题，提出了一种屠宰场污水回收再利用装置，来解决以上问题。
实用新型内容
本实用新型的目的在于提供一种屠宰场污水回收再利用装置，以解决上述背景技术中提出现有的污水进行处理时，一般都首先将大型杂质进行简单处理后，随后通过滤网将污水进行简单处理排放，此时可能会导致污水中的有害物质处理不干净，造成对环境造成污染的情况发生，同时由于水中含有有害物质，从而可能会导致水源难以进行再次回收利用，造成资源浪费的情况发生的问题。
为实现上述目的，本实用新型提供如下技术方案：一种屠宰场污水回收再利用装置，包括装置主体，所述装置主体顶端开设有进料口，所述装置主体的内部开设有过滤舱和药剂舱，所述药剂舱的底端开设有出药口，所述装置主体的右侧底端开设有出水口，所述装置主体的内部安装有固定机构，所述固定机构包括挡板，且挡板与装置主体侧壁相铰接，所述装置主体的侧壁安装有固定块，所述挡板的内部固定安装有固定板，所述挡板的外部设置有拉板，且拉板靠近挡板的一端连接有连接杆，所述连接杆远离拉板的一端连接有移动板，且移动板远离连接杆的一端连接有限位块，所述连接杆的表面套设有第一弹簧，所述装置主体的内部安装有拆卸机构，所述拆卸机构包括电机，且电机设置在装置主体的外部，所述电机的输出轴连接有搅拌杆，所述装置主体的内部插设有过滤板，且过滤板的顶端连接有拉块，所述拉块的内部固定安装有固定杆，且固定杆的表面套设有第二弹簧和滑动块，所述滑动块的两端连接有限位杆。
优选的，所述挡板的内壁开设有滑槽，所述移动板的两端皆安装有滑块，所述移动板与挡板滑动相连。
优选的，所述固定块的内部开设有限位槽，所述限位块远离移动板的一端与限位槽适配相连。
优选的，所述第一弹簧远离固定板的一端与移动板表面相焊接，所述第一弹簧远离移动板的一端与固定板表面相焊接。
优选的，所述第二弹簧的一端与拉块内壁相焊接，所述第二弹簧远离拉块的一端与滑动块表面相焊接。
优选的，所述限位杆的表面安装有卡块，所述装置主体的内壁开设有凹槽，且凹槽与卡块抵触相连。
与现有技术相比，本实用新型的有益效果是：
1.该一种屠宰场污水回收再利用装置，通过设置有过滤舱，通过过滤舱底端的滤网孔，将大型杂质留存在过滤舱内部，随后通过将挡板旋转，使限位块脱离固定块，此时可以将过滤舱内部的杂质进行处理，避免因杂质留存造成影响后续过滤的情况发生。
2.该装置通过设置有搅拌杆和限位杆，通过过滤板可以使药剂与污水产生的污垢进行收集，随后通过按压限位杆，将过滤板从装置主体的内部拆卸下来，然后可以使杂质得到清理，便于将处理好的水流进行后续回收利用工作，减少成本的浪费。
（发明人：何俭国;何俭强;罗振国）
