申请日2020.12.01
公开（公告）日2021.09.10
IPC分类号B01D29/58; A01G9/02; A01G27/00
摘要
本实用新型公开了一种生活污水循环再利用装置，属于生活污水处理技术领域，解决了现有污水处理装置成本较高且不能对生活污水进行资源化利用的问题，其技术要点是：包括污水进水泵、污水进水管道、污水处理箱、污水过滤装置和污水出水管，所述污水进水管道与污水进水泵相连接，所述污水进水管道还与污水处理箱相连接，所述污水处理箱内设置有污水过滤装置，污水过滤装置设置在污水进水管道下方，污水处理箱内还设置有污水出水管，所述污水出水管与喷水泵相连接，喷水泵还与喷水主管道相连接，喷水主管道下方设置有3个喷水支管，3个所述喷水支管下方设置有花洒，所述花洒下方设置有植物培育箱，具有成本低且能有效利用水资源的优点。
权利要求书

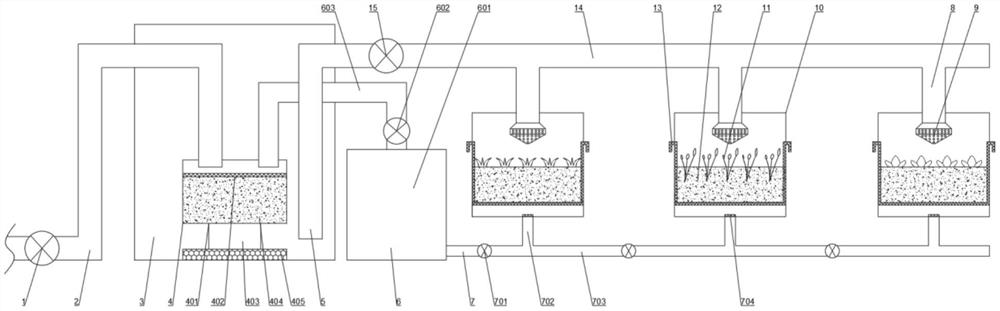

1.一种生活污水循环再利用装置，包括污水进水泵(1)、污水进水管道(2)、污水处理箱(3)、污水过滤装置(4)和污水出水管(5)，其特征在于，所述污水进水管道(2)与污水进水泵(1)相连接，所述污水进水管道(2)还与污水处理箱(3)相连接，所述污水处理箱(3)内设置有污水过滤装置(4)，所述污水过滤装置(4)设置在污水进水管道(2)下方，所述污水处理箱(3)内还设置有污水出水管(5)，所述污水出水管(5)与喷水泵(15)相连接，所述喷水泵(15)还与喷水主管道(14)相连接，所述喷水主管道(14)下方设置有3个喷水支管(8)，3个所述喷水支管(8)下方设置有花洒(9)，所述花洒(9)下方设置有植物培育箱(10)。
2.根据权利要求1所述的生活污水循环再利用装置，其特征在于，所述污水过滤装置(4)包括过滤箱(401)、滤网(402)、水流通道(403)、过滤沙土(404)和活性炭滤板(405)，所述活性炭滤板(405)设置在污水处理箱(3)上，所述活性炭滤板(405)上方设置有水流通道(403)，所述水流通道(403)上方设置有过滤箱(401)，所述过滤箱(401)内设置有过滤沙土(404)，所述过滤沙土(404)上方设置有滤网(402)。
3.根据权利要求2所述的生活污水循环再利用装置，其特征在于，所述花洒(9)包括第一喷水孔(901)、第二喷水孔(902)、第三喷水孔(903)、喷水斜面(904)和喷水侧面(905)，所述喷水侧面(905)与喷水支管(8)相连接，所述喷水侧面(905)上设置有第一喷水孔(901)，所述喷水侧面(905)下方连接有喷水斜面(904)，所述喷水斜面(904)上设置有第二喷水孔(902)，所述喷水斜面(904)下方设置有第三喷水孔(903)。
4.根据权利要求3所述的生活污水循环再利用装置，其特征在于，所述植物培育箱(10)内设置有沙土放置箱(13)，所述沙土放置箱(13)内设置有植物培养沙土(12)，所述植物培养沙土(12)内种植有植物(11)，所述沙土放置箱(13)通过两侧挂钩固定在植物培育箱(10)上。
5.根据权利要求1所述的生活污水循环再利用装置，其特征在于，还包括水循环利用组件(6)和循环利用管道组件(7)，所述循环利用管道组件(7)与植物培育箱(10)相连接，所述循环利用管道组件(7)还与水循环利用组件(6)相连接，所述水循环利用组件(6)还与污水处理箱(3)内的污水过滤装置(4)相连接。
6.根据权利要求5所述的生活污水循环再利用装置，其特征在于，所述循环利用管道组件(7)包括水循环泵(701)、水循环支管(702)、水循环主管道(703)和水循环滤网(704)，所述水循环滤网(704)设置在植物培育箱(10)内，所述水循环滤网(704)与水循环支管(702)相连接，所述水循环支管(702)与水循环主管道(703)相连接，所述水循环主管道(703)上设置有水循环泵(701)。
7.根据权利要求6所述的生活污水循环再利用装置，其特征在于，所述水循环利用组件(6)包括再利用水储存箱(601)、再利用水泵(602)和再利用出水管道(603)，所述再利用水储存箱(601)与水循环主管道(703)相连接，所述再利用水储存箱(601)上方设置有再利用出水管道(603)，所述再利用出水管道(603)上设置有再利用水泵(602)。
说明书
一种生活污水循环再利用装置
技术领域
本实用新型涉及生活污水处理技术领域，具体是涉及一种生活污水循环再利用装置。
背景技术
生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等。生活污水所含的污染物主要是有机物，如蛋白质、碳水化合物、脂肪、尿素、氨氮等，这些有机物也是植物生长所必需的。
现有的生活污水处理一般由污水厂净化或人工湿地净化。生活污水产生的点多、面广、量大，集中到污水厂或人工湿地处理费用高，无法带来经济收益。而且新建污水处理厂、人工湿地投入大，维护费用高，人工湿地运行占用大量的土地，对城镇、农村不太适用。同时，在城镇建筑中，其屋顶、立面等由于技术手段有限不能进行充分利用，产生了热岛效应、雾霾、内涝等。随着城镇化进程的持续推进，城镇的生活污水将带来持续的处理压力。
现有的城镇生活污水净化处理装置成本较高，不能对生活污水进行资源化利用，而且不能利用生活污水进行农产品生产和美化环境，因此，提供一种生活污水循环再利用装置，旨在解决上述问题。
实用新型内容
针对现有技术存在的不足，本实用新型实施例的目的在于提供一种生活污水循环再利用装置，以解决上述背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种生活污水循环再利用装置，包括污水进水泵、污水进水管道、污水处理箱、污水过滤装置和污水出水管，所述污水进水管道与污水进水泵相连接，所述污水进水管道还与污水处理箱相连接，所述污水处理箱内设置有污水过滤装置，所述污水过滤装置设置在污水进水管道下方，所述污水处理箱内还设置有污水出水管，所述污水出水管与喷水泵相连接，所述喷水泵还与喷水主管道相连接，所述喷水主管道下方设置有3个喷水支管，3个所述喷水支管下方设置有花洒，所述花洒下方设置有植物培育箱。
作为本实用新型进一步的方案，所述污水过滤装置包括过滤箱、滤网、水流通道、过滤沙土和活性炭滤板，所述活性炭滤板设置在污水处理箱上，所述活性炭滤板上方设置有水流通道，所述水流通道上方设置有过滤箱，所述过滤箱内设置有过滤沙土，所述过滤沙土上方设置有滤网。
作为本实用新型进一步的方案，所述花洒包括第一喷水孔、第二喷水孔、第三喷水孔、喷水斜面和喷水侧面，所述喷水侧面与喷水支管相连接，所述喷水侧面上设置有第一喷水孔，所述喷水侧面下方连接有喷水斜面，所述喷水斜面上设置有第二喷水孔，所述喷水斜面下方设置有第三喷水孔。
作为本实用新型进一步的方案，所述植物培育箱内设置有沙土放置箱，所述沙土放置箱内设置有植物培养沙土，所述植物培养沙土内种植有植物，所述沙土放置箱通过两侧挂钩固定在植物培育箱上。
作为本实用新型进一步的方案，所述还包括水循环利用组件和循环利用管道组件，所述循环利用管道组件与植物培育箱相连接，所述循环利用管道组件还与水循环利用组件相连接，所述水循环利用组件还与污水处理箱内的污水过滤装置相连接。
作为本实用新型进一步的方案，所述循环利用管道组件包括水循环泵、水循环支管、水循环主管道和水循环滤网，所述水循环滤网设置在植物培育箱内，所述水循环滤网与水循环支管相连接，所述水循环支管与水循环主管道相连接，所述水循环主管道上设置有水循环泵。
作为本实用新型进一步的方案，所述水循环利用组件包括再利用水储存箱、再利用水泵和再利用出水管道，所述再利用水储存箱与水循环主管道相连接，所述再利用水储存箱上方设置有再利用出水管道，所述再利用出水管道上设置有再利用水泵。
综上所述，本实用新型实施例与现有技术相比具有以下有益效果：
本实用新型通过污水过滤装置内的滤网过滤大型垃圾，通过过滤沙土实现污水的净化，通过活性炭滤板实现第三次过滤，通过污水出水管、喷水支管、花洒和喷水主管道和植物培育箱实现污水的再利用，通过水循环利用组件和水循环利用管道组件实现了对污水的再次处理，具备水资源再次利用效果佳的效果。
（发明人：张少贤;）
