申请日2021.08.03
公开（公告）日2021.09.10
IPC分类号C02F9/02
摘要
本实用新型公开了一种污水处理的多级过滤装置，属于污水处理技术领域，其技术方案要点包括第一污水处理设备和第二污水处理设备，所述第一污水处理设备和第二污水处理设备同时连接沉淀池，所述污水处理设备的内壁固定连接有杂物储存机构；杂物储存机构包括盖板，盖板与污水处理设备的顶部活动连接，解决了现有的污水处理设备不具有同时处理生活用水和中水的功能，在对污水的处理时方法比较单一，而且处理污水的代价比较高昂，给使用者的使用带来不便，对污水处理的结果达不到理想效果的问题，达到了同时处理生活用水和中水的目的，和对污水中较大得杂质进行过滤和储存的目的。
权利要求书

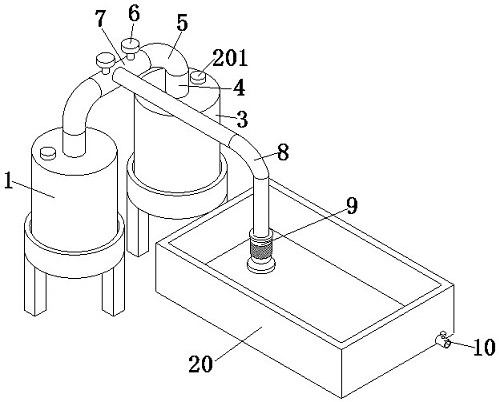

1.一种污水处理的多级过滤装置，其特征在于：包括第一污水处理设备（1）和第二污水处理设备（3），所述第一污水处理设备（1）和第二污水处理设备（3）同时与沉淀池（20）连接，所述第一污水处理设备（1）和第二污水处理设备（3）的内壁均固定连接有杂物储存机构（2）；
所述杂物储存机构（2）包括盖板（201）、过滤箱（202）、连接杆（203）和过滤罩（205），所述第一污水处理设备（1）和第二污水处理设备（3）的顶部开设有检修孔，所述盖板盖设在检修孔上；所述盖板（201）的底部固定连接有连接杆（203），所述第一污水处理设备（1）和第二污水处理设备（3）的内壁固定连接有过滤箱（202），所述过滤箱（202）的内壁活动连接有过滤罩（205），所述连接杆（203）的底部与过滤罩（205）的顶部固定连接，所述第一污水处理设备（1）和第二污水处理设备（3）的内壁均固定连接有过滤板（204），所述过滤板（204）位于所述过滤箱（202）的一侧，所述过滤箱具有杂质进入口，所述过滤板（204）朝向所述杂质进入口倾斜设置。
2.根据权利要求1所述的一种污水处理的多级过滤装置，其特征在于：所述第一污水处理设备（1）和第二污水处理设备（3）的顶部固定连接有入水管（4），两个入水管（4）的顶部固定连接有弯头（5），两个弯头（5）相对之间固定连接有第一连接管（7），所述第一连接管（7）的顶部均活动连接有阀门（6）。
3.根据权利要求2所述的一种污水处理的多级过滤装置，其特征在于：所述第一连接管（7）固定连接有第二连接管（8），所述第二连接管（8）的底部固定连接有潜水泵（9），所述潜水泵（9）的底部与沉淀池（20）的顶部接触。
4.根据权利要求1所述的一种污水处理的多级过滤装置，其特征在于：所述沉淀池（20）的侧壁固定连接有放水阀（10）。
5.根据权利要求3所述的一种污水处理的多级过滤装置，其特征在于：所述第二污水处理设备（3）的内壁从上自下依次固定连接有吸附层（12）、石英砂过滤层（13）和活性炭过滤层（14），所述吸附层（12）用于吸附污水中的杂质，所述石英砂过滤层（13）用于过滤污水中的杂质，所述活性炭过滤层（14）用于进一步的过滤污水中的杂质；过滤后的水进入底部的清水仓。
6.根据权利要求5所述的一种污水处理的多级过滤装置，其特征在于：所述第一污水处理设备（1）和第二污水处理设备（3）的顶部固定连接有抽水泵（16），所述抽水泵（16）固定连接有清水进入管（18），所述抽水泵（16）固定连接有出水管（17），所述出水管（17）的出水端位于过滤板的上方；所述清水进入管（18）与清水仓连接。
7.根据权利要求6所述的一种污水处理的多级过滤装置，其特征在于：所述出水管（17）的出水端固定连接有喷头（19），所述喷头（19）位于过滤板（204）的上方。
8.根据权利要求7所述的一种污水处理的多级过滤装置，其特征在于：所述第一污水处理设备（1）和第二污水处理设备（3）的内壁还固定连接有过滤网（11），所述过滤网（11）位于所述吸附层（12）的上方；所述清水仓的底部固定连接有出水阀（15）。
说明书
一种污水处理的多级过滤装置
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种污水处理的多级过滤装置。
背景技术
污水处理是指，污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
申请号201921594266.8，名称为“一种用于污水处理的多级过滤装置”，在该现有技术中目前污水处理过程中成本较高，且处理方式单一，无法满足污水处理过后实现再利用的需求，导致水资源浪费，该技术的污水处理设备在对污水的处理时方法比较单一，而且处理污水的代价比较高昂，给使用者的使用带来不便，对污水处理的结果达不到理想的效果。
实用新型内容
本实用新型提供一种污水处理的多级过滤装置，旨在解决现有的污水处理设备在对污水的处理时方法比较单一，而且处理污水的代价比较高昂，给使用者的使用带来不便，对污水处理的结果达不到理想效果的问题。
本实用新型的技术方案如下：
一种污水处理的多级过滤装置，包括第一污水处理设备和第二污水处理设备，所述第一污水处理设备和所述第二污水处理设备同时与沉淀池连接，所述第一污水处理设备和第二污水处理设备的内壁均固定连接有杂物储存机构；
所述杂物储存机构包括盖板、过滤箱、连接杆和过滤罩，所述第一污水处理设备和第二污水处理设备的顶部开设有检修孔，所述盖板盖设在检修孔上；所述盖板的底部固定连接有连接杆，所述第一污水处理设备和第二污水处理设备的内壁固定连接有过滤箱，所述过滤箱的内壁活动连接有过滤罩，所述连接杆的底部与过滤罩的顶部固定连接，所述第一污水处理设备和第二污水处理设备的内壁均固定连接有过滤板，所述过滤板位于所述过滤箱的一侧，所述过滤箱具有杂质进入口，所述过滤板朝向所述杂质进入口倾斜设置。
为了达到输送污水和调整关闭污水进入到第一污水处理设备和第二污水处理设备中的效果，作为本实用新型的一种污水处理的多级过滤装置优选的，所述第一污水处理设备和第二污水处理设备的顶部固定连接有入水管，两个入水管的顶部固定连接有弯头，两个弯头相对之间固定连接有第一连接管，所述第一连接管的顶部均活动连接有阀门。
为了达到快速输送污水的效果，作为本实用新型的一种污水处理的多级过滤装置优选的，所述第一连接管固定连接有第二连接管，所述第二连接管的底部固定连接有潜水泵，所述潜水泵的底部与沉淀池的顶部接触。
为了达到排放沉淀池中杂质的效果，作为本实用新型的一种污水处理的多级过滤装置优选的，所述沉淀池的前侧固定连接有放水阀。
为了达到对污水的过滤和净化的效果，作为本实用新型的一种污水处理的多级过滤装置优选的，所述第一污水处理设备和第二污水处理设备的内壁从上自下依次固定连接有吸附层、石英砂过滤层和活性炭过滤层，所述吸附层用于吸附污水中的杂质，所述石英砂过滤层用于过滤污水中的杂质，所述活性炭过滤层用于进一步的过滤污水中的杂质；过滤后的水进入底部的清水仓。
为了达到冲洗过滤板避免杂质堵塞的效果，作为本实用新型的一种污水处理的多级过滤装置优选的，所述第一污水处理设备和第二污水处理设备的顶部固定连接有抽水泵，所述抽水泵固定连接有清水进入管，所述抽水泵固定连接有出水管，所述出水管的出水端位于过滤板的上方；所述清水进入管与清水仓连接。
作为本实用新型的一种污水处理的多级过滤装置优选的，所述出水管的出水端固定连接有喷头，所述喷头位于过滤板的上方。
为了达到进一步过滤杂质和排水出过滤净化后污水，作为本实用新型的一种污水处理的多级过滤装置优选的，所述第一污水处理设备和第二污水处理设备的内壁还固定连接有过滤网，所述过滤网位于所述吸附层的上方；所述清水仓的的底部固定连接有出水阀。
与现有技术相比，本实用新型的有益效果是：
该污水处理的多级过滤装置，通过设置第一污水处理设备和第二污水处理设备的同时使用，能够将大量的污水进行净化处理，从而达到中水的标准，从而使得污水再生利用有助于改善生态环境，实现水生态的良性循环，通过设置过滤板和连接杆的配合使用，能够使污水中的杂质得到初步的过滤，污水中较大的杂质在过滤板的作用下得到过滤，使得过滤下来的较大的杂质在喷头作用下进入到连接杆中得到收集，防止表面较多的杂质对过滤板造成堵塞的现象，通过设置盖板、过滤网过滤箱的配合使用，能使集中后的杂质，在使用者打开盖板后对过滤箱中的杂质进行清理，防止过滤箱中杂质被存满，从而造成无法进行储存杂质的情况发生，达到了同时对污水的处理加快了污水的处理速度和污水中较大得杂质进行过滤和储存的目的。
（发明人：徐以恬;齐哲;林凯;黄长淼）
