申请日2020.09.24
公开（公告）日2021.08.13
IPC分类号C02F9/04
摘要
本实用新型公开了一种污水处理用水质软化装置，包括初级处理箱、阳离子树脂箱、底板、安装架和阴离子树脂箱，所述底板顶端设置有安装架，且所述安装架内部顶端的中央位置处设置有第二驱动电机，且所述第二驱动电机的输出端设置有转轴，所述转轴的底端设置有阴离子树脂箱，且所述阴离子树脂箱底端设置有排水槽，所述安装架两侧的上端均设置有第一安装槽，且所述第一安装槽内部设置有活动板，所述活动板顶端设置有阳离子树脂箱，所述安装架顶端设置有初级处理箱，且所述初级处理箱顶端设置有进水口。本实用新型大大提高了工作效率，同时也提升软化质量，能源利用率高。
权利要求书

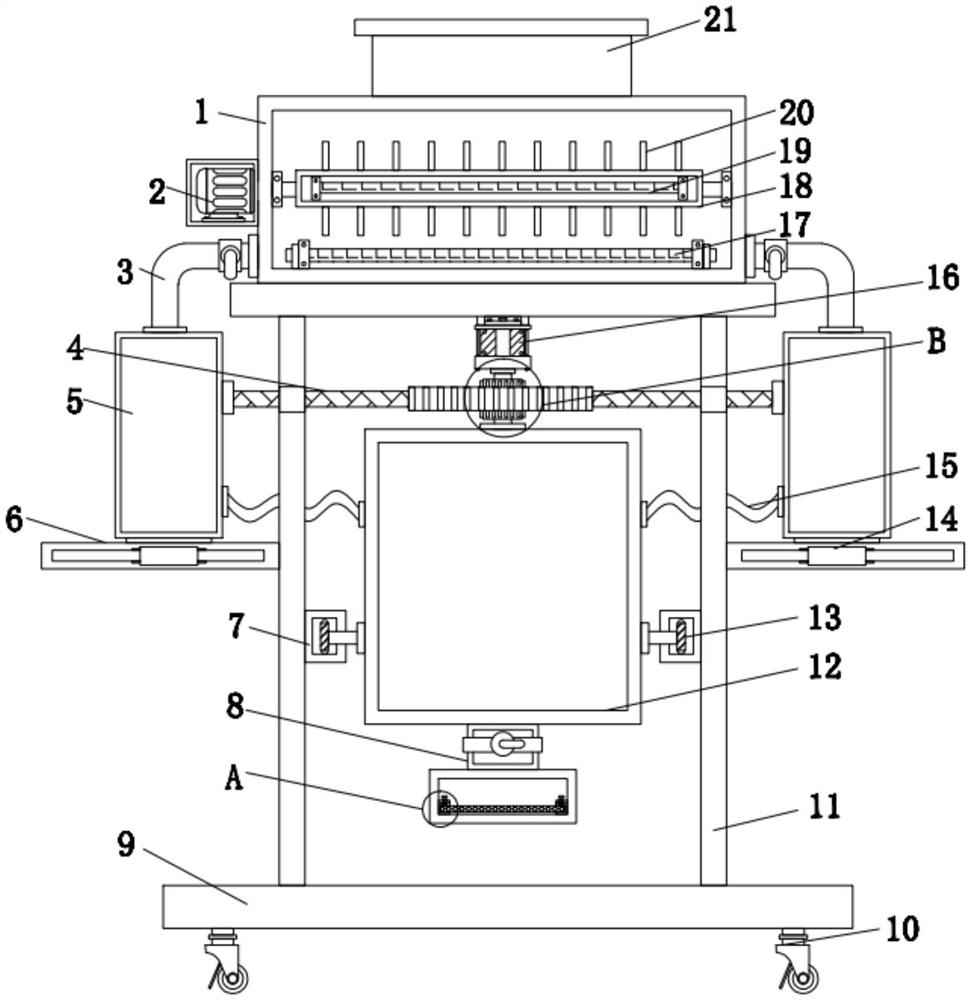

1.一种污水处理用水质软化装置，包括初级处理箱(1)、阳离子树脂箱(5)、底板(9)、安装架(11)和阴离子树脂箱(12)，其特征在于：所述底板(9)顶端设置有安装架(11)，且所述安装架(11)内部顶端的中央位置处设置有第二驱动电机(16)，且所述第二驱动电机(16)的输出端设置有转轴(27)，所述转轴(27)的底端设置有阴离子树脂箱(12)，且所述阴离子树脂箱(12)底端设置有排水槽(8)，所述安装架(11)两侧的上端均设置有第一安装槽(6)，且所述第一安装槽(6)内部设置有活动板(14)，所述活动板(14)顶端设置有阳离子树脂箱(5)，且所述阳离子树脂箱(5)的一侧通过第二橡胶软管(15)与阴离子树脂箱(12)内部连通，所述阳离子树脂箱(5)一侧的上端均设置有推杆(4)，且所述推杆(4)之间横向设置有齿条(28)，所述转轴(27)外侧设置有与所述齿条(28)相匹配的齿轮(26)，所述安装架(11)顶端设置有初级处理箱(1)，且所述初级处理箱(1)顶端设置有进水口(21)，所述进水口(21)两侧的下端均通过第一橡胶软管(3)与阳离子树脂箱(5)内部连通。
2.根据权利要求1所述的污水处理用水质软化装置，其特征在于：所述底板(9)底端的两端均设置有万向轮(10)，且所述万向轮(10)内部设置有制动机构。
3.根据权利要求1所述的污水处理用水质软化装置，其特征在于：所述初级处理箱(1)内部横向设置有安装轴(18)，且所述安装轴(18)内部设置有第二加热管(19)，所述安装轴(18)外侧均匀设置有多个搅拌杆(20)，所述初级处理箱(1)的一侧设置有第一驱动电机(2)，且所述第一驱动电机(2)的输出端延伸至初级处理箱(1)内部并与安装轴(18)一端连接，所述初级处理箱(1)的底端设置有第一加热管(17)。
4.根据权利要求1所述的污水处理用水质软化装置，其特征在于：所述第一安装槽(6)与活动板(14)之间通过滑槽与滑块的配合构成滑动连接，且所述第一安装槽(6)与安装架(11)之间焊接。
5.根据权利要求1所述的污水处理用水质软化装置，其特征在于：所述安装架(11)内侧设置有环形轨道(7)，且所述环形轨道(7)内部对称设置有滚轮(13)，所述滚轮(13)一侧通过横杆与阴离子树脂箱(12)侧壁连接。
6.根据权利要求1所述的污水处理用水质软化装置，其特征在于：所述排水槽(8)内部的底端对称设置有第二安装槽(23)，且所述第二安装槽(23)之间设置有过滤网(25)，所述过滤网(25)上方的第二安装槽(23)内部设置有拨杆(22)，且所述第二安装槽(23)内部的拨杆(22)外侧缠绕有弹簧(24)。
说明书
一种污水处理用水质软化装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用水质软化装置。
背景技术
生活中人们使用的硬水没有进行软化会给生活带来很多麻烦，如用硬水洗器具，器具结上水垢、肥皂和清洁剂的洗涤效率减低等。现有的污水处理用水质软化装置，水质软化不彻底，同时水质软化步骤繁琐，工作效率低下。
实用新型内容
本实用新型的目的在于提供一种污水处理用水质软化装置，该设计，大大提高了工作效率，同时也提升软化质量，能源利用率高，解决了背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用水质软化装置，包括初级处理箱、阳离子树脂箱、底板、安装架和阴离子树脂箱，所述底板顶端设置有安装架，且所述安装架内部顶端的中央位置处设置有第二驱动电机，且所述第二驱动电机的输出端设置有转轴，所述转轴的底端设置有阴离子树脂箱，且所述阴离子树脂箱底端设置有排水槽，所述安装架两侧的上端均设置有第一安装槽，且所述第一安装槽内部设置有活动板，所述活动板顶端设置有阳离子树脂箱，且所述阳离子树脂箱的一侧通过第二橡胶软管与阴离子树脂箱内部连通，所述阳离子树脂箱一侧的上端均设置有推杆，且所述推杆之间横向设置有齿条，所述转轴外侧设置有与所述齿条相匹配的齿轮，所述安装架顶端设置有初级处理箱，且所述初级处理箱顶端设置有进水口，所述进水口两侧的下端均通过第一橡胶软管与阳离子树脂箱内部连通。
优选的，所述底板底端的两端均设置有万向轮，且所述万向轮内部设置有制动机构。
优选的，所述初级处理箱内部横向设置有安装轴，且所述安装轴内部设置有第二加热管，所述安装轴外侧均匀设置有多个搅拌杆，所述初级处理箱的一侧设置有第一驱动电机，且所述第一驱动电机的输出端延伸至初级处理箱内部并与安装轴一端连接，所述初级处理箱的底端设置有第一加热管。
优选的，所述第一安装槽与活动板之间通过滑槽与滑块的配合构成滑动连接，且所述第一安装槽与安装架之间焊接。
优选的，所述安装架内侧设置有环形轨道，且所述环形轨道内部对称设置有滚轮，所述滚轮一侧通过横杆与阴离子树脂箱侧壁连接。
优选的，所述排水槽内部的底端对称设置有第二安装槽，且所述第二安装槽之间设置有过滤网，所述过滤网上方的第二安装槽内部设置有拨杆，且所述第二安装槽内部的拨杆外侧缠绕有弹簧。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过结构巧妙设计，驱动第二驱动电机，可带动转轴来回转动，一方面，由于齿轮与齿条的配合，当齿轮转动时，可带动齿条左右移动，通过推杆的连接作用可实现阳离子树脂箱左右移动，通过阳离子树脂箱的左右移动可加快水的软化，另一方面，转轴的来回转动可实现阴离子树脂箱的运动，当水进入阴离子树脂箱内部后，再次进行充分的软化，该设计，大大提高了工作效率，同时也提升软化质量，能源利用率高。
2、本实用新型通过设置的过滤网，可除去水中杂质颗粒，并且通过设置的拨杆及弹簧的作用，方便对过滤网进行清洗和更换，实用性较好。
（发明人：徐彦东;王栋;周正英）
