本实用新型公开了一种液氨生产用污水处理系统，涉及含氨污水处理技术领域。该液氨生产用污水处理系统，包括预处理装置、第二处理装置和第三处理装置，所述预处理装置一侧通过第一连接管连接有第二处理装置，第二处理装置一侧通过第二连接管连接有第三处理装置；所述处理装置包括预处理罐、第三电机、搅拌桨、进液管、第一物料管、第二物料管和浓度测试表，预处理罐顶端中部安装有第三电机。该液氨生产用污水处理系统，通过在第二处理装置前端设置预处理装置，便于第二处理装置制取氢气，通过向第三处理装置内部通入热空气与第三处理装置内的雾滴氨废液反应，产生氨气，降低氨废液的浓度的同时，氨气还可以再利用。
权利要求书

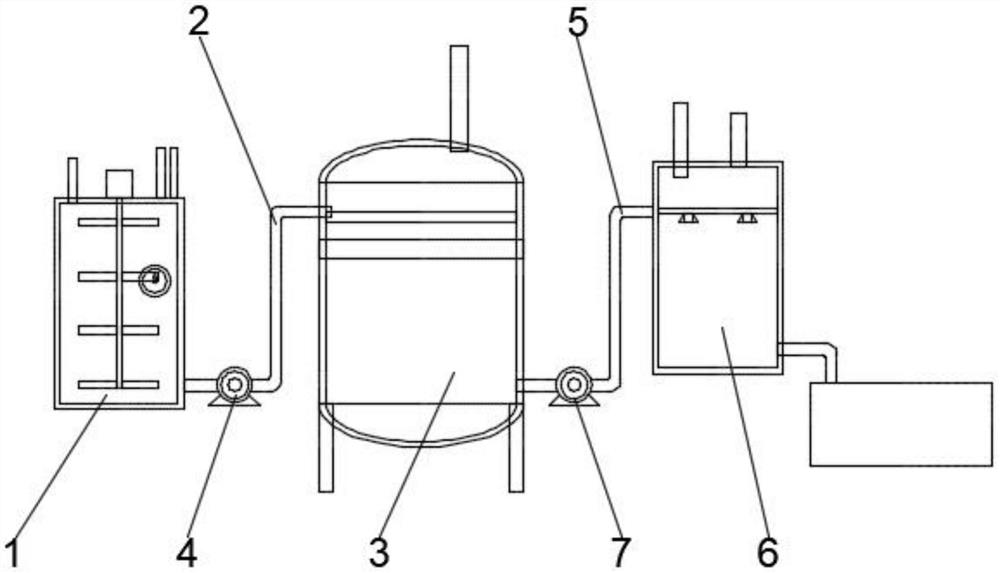

1.一种液氨生产用污水处理系统，其特征在于：包括预处理装置(1)、第二处理装置(3)和第三处理装置(6)，所述预处理装置(1)一侧通过第一连接管(2)连接有第二处理装置(3)，第二处理装置(3)一侧通过第二连接管(5)连接有第三处理装置(6)；
所述处理装置(1)包括预处理罐(11)、第三电机(12)、搅拌桨(13)、进液管(14)、第一物料管(15)、第二物料管(16)和浓度测试表(17)，预处理罐(11)顶端中部安装有第三电机(12)，第三电机(12)输出端位于预处理罐(11)内部安装有搅拌桨(13)，预处理罐(11)顶端一侧安装有进液管(14)，预处理罐(11)顶端另一侧安装有第一物料管(15)，第一物料管(15)一侧安装有第二物料管(16)，预处理罐(11)前端安装有浓度测试表(17)。
2.根据权利要求1所述的一种液氨生产用污水处理系统，其特征在于：所述第二处理装置(3)包括第一罐体(31)、第一管口(32)、分水板(33)、离子膜(34)、第一出液口(35)和第一排气管(36)，第一罐体(31)上部一侧开设有第一管口(32)，第一罐体(31)内侧位于第一管口(32)下部一侧位置处安装有分水板(33)，第一罐体(31)内部位于分水板(33)下方位置处安装有离子膜(34)，第一罐体(31)另一侧下部安装有第一出液口(35)，第一罐体(31)顶端安装有第一排气管(36)。
3.根据权利要求1所述的一种液氨生产用污水处理系统，其特征在于：所述第三处理装置(6)包括第二罐体(61)、第二进液口(62)、进气管(63)、第二排气管(64)、水管(65)和高压喷头(66)，第二罐体(61)上部一侧开设有第二进液口(62)，第二罐体(61)顶端一侧安装有进气管(63)，第二罐体(61)顶端另一侧安装有第二排气管(64)，第二进液口(62)一侧位于第二罐体(61)内部安装有水管(65)，水管(65)底端安装有高压喷头(66)。
4.根据权利要求3所述的一种液氨生产用污水处理系统，其特征在于：所述第二罐体(61)底端一侧通过第三连接管(68)连接有废液罐(67)。
5.根据权利要求1所述的一种液氨生产用污水处理系统，其特征在于：所述第一连接管(2)中部安装有第一电机(4)，第二连接管(5)中部安装有第二电机(7)。
6.根据权利要求1所述的一种液氨生产用污水处理系统，其特征在于：所述预处理罐(11)另一侧下部开设有排液口。
说明书
一种液氨生产用污水处理系统
技术领域
本实用新型涉及含氨污水处理技术领域，具体为一种液氨生产用污水处理系统。
背景技术
氨水，指氨气的水溶液，有强烈刺鼻气味，具弱碱性。氨水中，氨气分子发生微弱水解生成氢氧根离子及铵根离子。“氢氧化铵”这个名称并不十分恰当，只是对氨水溶液中的离子的描述，并无法从溶液中分离出来。1M氨水的pH值为11.63，大约有0.42％的NH3变为NH4+。氨水是实验室中氨的常用来源。它可与含铜(II)离子的溶液作用生成深蓝色的配合物，也可用于配置银氨溶液等分析化学试剂，现有的液氨生产用污水处理系统简单的加入酸，制成氨肥使用，造成大量的氨浪费的问题，不能满足现有绿色环保要求。
实用新型内容
本实用新型的目的在于提供一种液氨生产用污水处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：包括预处理装置、第二处理装置和第三处理装置，所述预处理装置一侧通过第一连接管连接有第二处理装置，第二处理装置一侧通过第二连接管连接有第三处理装置；
所述处理装置包括预处理罐、第三电机、搅拌桨、进液管、第一物料管、第二物料管和浓度测试表，预处理罐顶端中部安装有第三电机，第三电机输出端位于预处理罐内部安装有搅拌桨，预处理罐顶端一侧安装有进液管，预处理罐顶端另一侧安装有第一物料管，第一物料管一侧安装有第二物料管，预处理罐前端安装有浓度测试表。
优选的，所述第二处理装置包括第一罐体、第一管口、分水板、离子膜、第一出液口和第一排气管，第一罐体上部一侧开设有第一管口，第一罐体内侧位于第一管口下部一侧位置处安装有分水板，第一罐体内部位于分水板下方位置处安装有离子膜，第一罐体另一侧下部安装有第一出液口，第一罐体顶端安装有第一排气管。
优选的，所述第三处理装置包括第二罐体、第二进液口、进气管、第二排气管、水管和高压喷头，第二罐体上部一侧开设有第二进液口，第二罐体顶端一侧安装有进气管，第二罐体顶端另一侧安装有第二排气管，第二进液口一侧位于第二罐体内部安装有水管，水管底端安装有高压喷头。
优选的，所述第二罐体底端一侧通过第三连接管连接有废液罐。
优选的，所述第一连接管中部安装有第一电机，第二连接管中部安装有第二电机。
优选的，所述预处理罐另一侧下部开设有排液口。
与现有技术相比，本实用新型的有益效果是：
(1)、该液氨生产用污水处理系统，通过进液管将含氨废液排到预处理罐内，浓度测试表显示预处理罐内含氨废液中的氨浓度，根据氨废液中的氨浓度来判断是使用第一物料管通氨气，还是使用第二物料管通水体，浓度调节合适后，启动第三电机，第三电机带动搅拌桨对含氨废液进行搅拌，在第二处理装置前端安装预处理罐，方便调节预处理罐内的氨浓度，便于后续制取氢气和氨气。
(2)、该液氨生产用污水处理系统，通过第一电机将预处理罐内的氨废液送到第一管口，氨废液流进分水板，分水板使得进入第一罐体内的氨废液均匀的流到离子膜上，氨废液流到离子膜时产生大量氢气，氢气从第一排气管排出，产生氢气可以再次利用，而剩余的氨废液落到第一罐体底部后续使用。
(3)、该液氨生产用污水处理系统，通过第二电机将第一罐体底部的氨废液抽送到第二进液口，氨废液从第二进液口经过水管从高压喷头喷出，同时从进气管向第二罐体内部通入热空气，热空气与雾滴状的氨废液接触，产生大量氨气和水，氨气从第二排气管排出进行再利用，水和没反应的氨废液落到第二罐体内部，此时氨废液中的氨浓度降低，通过第三连接管排到废液罐即可。
