申请日2020.09.21
公开（公告）日2021.05.28
IPC分类号C02F9/04
摘要
本实用新型公开了一种污水处理固液分离装置，包括化学处理池和物理处理池，化学处理池和物理处理池分别固定在支撑架上，化学处理池位于物理处理池的上方，化学处理池内固定设置有纵向的溢水管，溢水管的顶端位于化学处理池的池口面下方，底端向下延伸出化学处理池并且伸入至物理处理池内，物理处理池内固定设置有纵向的出水管，出水管的顶端位于物理处理池的池口面下方，底端向下延伸出物理处理池用于出水，化学处理池上设置有进水管，物理处理池内位于溢水管出水口和出水管顶端之间设置有过滤层。本实用新型与现有技术相比，采用溢流的方式代替了原先水泵的输送方式，不但解决了水泵容易吸入杂质的问题，而且降低了能耗，减少了工艺成本。
权利要求书
1.一种污水处理固液分离装置，包括化学处理池和物理处理池，其特征在于：所述化学处理池和物理处理池分别固定在支撑架上，所述化学处理池位于物理处理池的上方，所述化学处理池内固定设置有纵向的溢水管，所述溢水管的顶端位于化学处理池的池口面下方，底端向下延伸出化学处理池并且伸入至物理处理池内，所述物理处理池内固定设置有纵向的出水管，所述出水管的顶端位于物理处理池的池口面下方，底端向下延伸出物理处理池用于出水，所述化学处理池上设置有进水管，所述物理处理池内位于溢水管出水口和出水管顶端之间设置有过滤层。
2.根据权利要求1所述的一种污水处理固液分离装置，其特征在于：所述溢水管和出水管分别设置于化学处理池和物理处理池的中心位置。
3.根据权利要求1所述的一种污水处理固液分离装置，其特征在于：所述化学处理池的底部朝着溢水管处倾斜，所述物理处理池的底部朝着出水管处倾斜。
4.根据权利要求1所述的一种污水处理固液分离装置，其特征在于：所述化学处理池和物理处理池的底部分别设置有第一排污口和第二排污口。
5.根据权利要求1所述的一种污水处理固液分离装置，其特征在于：所述支撑架和溢水管之间设置有加强筋块。
说明书
一种污水处理固液分离装置
技术领域
本实用新型属于环保领域，涉及污水处理领域，具体涉及一种污水处理固液分离装置。
背景技术
现有的污水处理分为化学处理和物理处理两方面，化学处理是通过药剂反应去除污水中的对应杂质，物理处理是通过过滤网、格栅、离心分离等去除掉对应杂质，实现对于污水的固液分离，为了提升处理效果，往往需要同时采用化学处理和物理处理，其实先在化学处理池内进行化学处理，处理的同时将化学处理池内处理好的污水泵入物理处理池进行物理处理，其在实际工艺当中，还是存在如下缺陷：
1、化学处理池和物理处理池采用持续水泵输水，由于水泵的动力，会给化学处理池内产生一定的晃动，这会导致底部沉淀的杂物上翻，再在水泵的吸力作用下，难以避免会有一些杂物跟着上层反应后的水一起泵入物理处理池，而这些杂物往往是物理处理无法分离的，从而导致最终的固液分离效果会受到影响。
2、水泵难以保证优先吸入化学处理池内最上层的水，这样会有一些没有处理充分的水会泵入物理处理池，也会影响最终的固液分离效果。
3、整个处理过程，化学处理池和物理处理池之间需要持续开启水泵进行输水，能耗较大。
发明内容
发明目的：为了克服现有技术中存在的不足，提供一种能够提升处理效果且降低能耗的污水处理固液分离装置。
技术方案：为实现上述目的，本实用新型提供一种污水处理固液分离装置，包括化学处理池和物理处理池，所述化学处理池和物理处理池分别固定在支撑架上，所述化学处理池位于物理处理池的上方，所述化学处理池内固定设置有纵向的溢水管，所述溢水管的顶端位于化学处理池的池口面下方，底端向下延伸出化学处理池并且伸入至物理处理池内，所述物理处理池内固定设置有纵向的出水管，所述出水管的顶端位于物理处理池的池口面下方，底端向下延伸出物理处理池用于出水，所述化学处理池上设置有进水管，所述物理处理池内位于溢水管出水口和出水管顶端之间设置有过滤层。
进一步的，所述溢水管和出水管分别设置于化学处理池和物理处理池的中心位置。
进一步的，所述化学处理池的底部朝着溢水管处倾斜，所述物理处理池的底部朝着出水管处倾斜，使得沉淀下来的杂质能够集中起来，便于后续排污。
进一步的，所述化学处理池和物理处理池的底部分别设置有第一排污口和第二排污口。
进一步的，所述支撑架和溢水管之间设置有加强筋块，提升固液分离装置的整体结构连接强度。

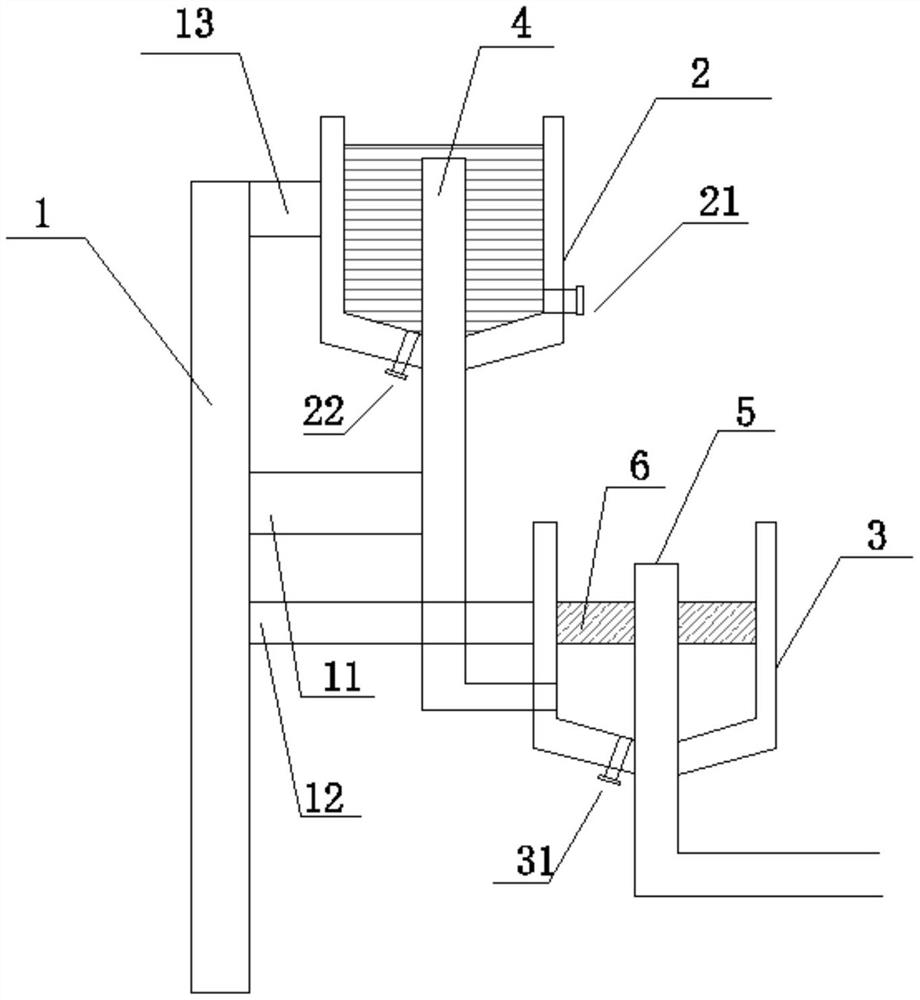

本实用新型中通过支撑架的连接，将化学处理池和物理处理池设计成上下结构，并且通过溢水管将化学处理池内的处理后的水输送至物理处理池内，由于采用的是溢流的方式，输送动力为水的自身动力，可以省去水泵作为输送工具，处理池内不会产生搅动的情况，并且只有超过溢水管和出水管的水才能自动流出，没有充分处理的水不会流出，保证了对于处理池内污水的充分反应，提升了固液分离效果。
有益效果：本实用新型与现有技术相比，具备如下优点：
1、没有充分反应的水不会流出反应池，提升了整体的固液分离效果。
2、采用溢流的方式代替了原先水泵的输送方式，不但解决了之前水泵容易吸入杂质的问题，而且降低了能耗，减少了工艺成本。
3、化学处理池和物理处理池采用纵向设计，极大的缩小了分离装置的整体占地空间，降低了场地限制，减少了场地成本。
（发明人：陈玉良;邵燕平;陈溪媛）
