申请日2020.09.17
公开（公告）日2021.05.25
IPC分类号C02F9/08
摘要
本实用新型属于环境治理技术领域，具体涉及一种医疗污水预处理装置，包括用于污水的过滤、沉淀和初步消毒的一级预处理组件、用于污水的进一步消毒的二级预处理组件和用于达标污水的转移和运输的污水转移罐，且所述一级预处理组件、二级预处理组件和污水转移罐之间通过污水过渡管道组件依次顺序连接。本实用新型提供了一种医疗污水预处理装置，采用一级预处理组件和二级预处理组件相结合，对医疗污水进行逐级的净化，提高了装置净化的效率，保证了污水排放的质量，使处理后的医疗污水达到国家规定的预处理标准。
权利要求书

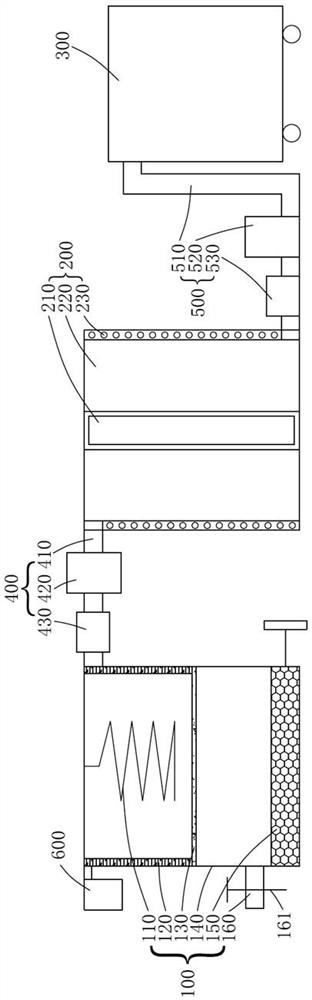

1.一种医疗污水预处理装置，其特征在于，包括一级预处理组件、二级预处理组件和污水转移罐，且所述一级预处理组件、二级预处理组件和污水转移罐之间通过污水过渡管道组件依次顺序连接；
所述一级预处理组件用于污水的过滤、沉淀和初步消毒，包括第一污水收集罐，设于所述第一污水收集罐内、将所述第一污水收集罐分隔为上下两部分的滤膜板，设于所述滤膜板下方、与所述第一污水收集罐连通的污水进料管道，设于所述第一污水收集罐底部的沉淀物收集箱，设于所述第一污水收集罐顶部的搅拌器，以及设于所述滤膜板上方、所述第一污水收集罐侧壁上的消毒液管道；
所述二级预处理组件用于污水的进一步消毒，使排出的污水达到预定的标准，包括第二污水收集罐，以及设于所述第二污水收集罐上的紫外消毒组件；
所述污水转移罐用于达标污水的转移和运输。
2.根据权利要求1所述的医疗污水预处理装置，其特征在于，所述滤膜板包括固设于所述第一污水收集罐上的上膜板和下膜板，以及设于所述上膜板与下膜板之间的滤膜。
3.根据权利要求1所述的医疗污水预处理装置，其特征在于，所述污水进料管道上设有逆止阀。
4.根据权利要求1所述的医疗污水预处理装置，其特征在于，所述消毒液管道与设于所述第一污水收集罐外部的消毒液储液罐相连。
5.根据权利要求1所述的医疗污水预处理装置，其特征在于，所述沉淀物收集箱为抽屉式结构，包括与所述第一污水收集罐相适配的收集箱本体，以及与所述收集箱本体连接的推拉把手。
6.根据权利要求1所述的医疗污水预处理装置，其特征在于，所述紫外消毒组件包括中部消毒组件和/或侧壁消毒组件。
7.根据权利要求6所述的医疗污水预处理装置，其特征在于，所述中部消毒组件包括设于所述第二污水收集罐中部的紫外灯管，以及罩设于所述紫外灯管外部的中部紫外灯罩。
8.根据权利要求6所述的医疗污水预处理装置，其特征在于，所述侧壁消毒组件包括设于所述第二污水收集罐侧壁上的紫外射灯，以及罩设于所述紫外射灯上的侧壁紫外灯罩。
9.根据权利要求1所述的医疗污水预处理装置，其特征在于，所述污水过渡管道组件包括第一污水过渡管道组件和第二污水过渡管道组件。
10.根据权利要求9所述的医疗污水预处理装置，其特征在于，所述第一污水过渡管道组件包括一端与所述第一污水收集罐顶部连接、另一端与所述第二污水收集罐顶部连接的第一污水过渡管道，以及设于所述第一污水过渡管道上的第一抽吸泵和第一过滤器；
所述第二污水过渡管道组件包括一端与所述第二污水收集罐底部连接、另一端与所述污水转移罐顶部连接的第二污水过渡管道，以及设于所述第二污水过渡管道上的第二抽吸泵和第二过滤器。
说明书
一种医疗污水预处理装置
技术领域
本实用新型属于环境治理技术领域，具体涉及一种医疗污水预处理装置。
背景技术
随着地球环境的日益恶化，环境治理问题逐渐得到重视。其中，工业废水、医疗废水、生活污水等污水的直接排放，是环境污染的一重大因素，特别是医疗污水的直接排放，不仅对环境造成巨大的污染，还会对人体健康造成严重的影响，因此，污水排放需严格按照国家制定的相关排放标准，进行净化后排放。
为达到净化排放的目的，针对污水处理的装置也应运而生；现有技术中，针对医疗污水的处理采用的是等级处理机制，一般分为预处理和深度处理，由于国家的深度重视和排放标准的严格推行，对医疗污水进行处理的装置基本已趋于完善。
实用新型内容
为了进一步改进和完善所述现有技术，本实用新型提供了一种医疗污水预处理装置。
本实用新型所要达到的技术效果通过以下技术方案来实现：
本实用新型中的医疗污水预处理装置，包括一级预处理组件、二级预处理组件和污水转移罐，且所述一级预处理组件、二级预处理组件和污水转移罐之间通过污水过渡管道组件依次顺序连接。
所述一级预处理组件用于污水的过滤、沉淀和初步消毒，包括第一污水收集罐，设于所述第一污水收集罐内、将所述第一污水收集罐分隔为上下两部分的滤膜板，设于所述滤膜板下方、与所述第一污水收集罐连通的污水进料管道，设于所述第一污水收集罐底部的沉淀物收集箱，设于所述第一污水收集罐顶部的搅拌器，以及设于所述滤膜板上方、所述第一污水收集罐侧壁上的消毒液管道；所述二级预处理组件用于污水的进一步消毒，使排出的污水达到预定的标准，包括第二污水收集罐，以及设于所述第二污水收集罐上的紫外消毒组件；所述污水转移罐用于达标污水的转移和运输。
进一步地，所述滤膜板包括固设于所述第一污水收集罐上的上膜板和下膜板，以及设于所述上膜板与下膜板之间的滤膜。
进一步地，所述污水进料管道上设有逆止阀。
进一步地，所述消毒液管道与设于所述第一污水收集罐外部的消毒液储液罐相连。
进一步地，所述沉淀物收集箱为抽屉式结构，包括与所述第一污水收集罐相适配的收集箱本体，以及与所述收集箱本体连接的推拉把手。
进一步地，所述紫外消毒组件包括中部消毒组件和/或侧壁消毒组件。
进一步地，所述中部消毒组件包括设于所述第二污水收集罐中部的紫外灯管，以及罩设于所述紫外灯管外部的中部紫外灯罩。
进一步地，所述侧壁消毒组件包括设于所述第二污水收集罐侧壁上的紫外射灯，以及罩设于所述紫外射灯上的侧壁紫外灯罩。
进一步地，所述污水过渡管道组件包括第一污水过渡管道组件和第二污水过渡管道组件。
进一步地，所述第一污水过渡管道组件包括一端与所述第一污水收集罐顶部连接、另一端与所述第二污水收集罐顶部连接的第一污水过渡管道，以及设于所述第一污水过渡管道上的第一抽吸泵和第一过滤器；所述第二污水过渡管道组件包括一端与所述第二污水收集罐底部连接、另一端与所述污水转移罐顶部连接的第二污水过渡管道，以及设于所述第二污水过渡管道上的第二抽吸泵和第二过滤器。
综上所述，本实用新型的医疗污水预处理装置至少具有以下有益之处：
本实用新型的医疗污水预处理装置，采用一级预处理组件和二级预处理组件相结合，对医疗污水进行逐级的净化，提高了装置净化的效率，保证了污水排放的质量，使处理后的医疗污水达到国家规定的预处理标准。
（发明人：李德文;钟惠娟;李勇波;李煜鹏;王海艳;温伟扬）
