申请日2020.12.11
公开（公告）日2021.05.07
IPC分类号B01D53/18; B01D53/78; B01D53/79; B01D53/26; B01D53/02
摘要
本发明公开了一种污水处理池的除臭装置，包括通过支撑杆安装在处理池上方的集气罩、减速箱、消毒箱和烘干箱，所述集气罩内壁通过固定杆安装有电扇，且集气罩顶部一端通过进风管与减速箱一侧内壁相连通，所述减速箱顶部内壁焊接有等距离分布的第一斜板，且减速箱底部内壁焊接有等距离分布的第二斜板，所述减速箱另一侧内壁通过连接管与消毒箱一侧内壁相连通；本发明在使用可通过电扇将污水产生的臭气，吹入减速箱内再通入消毒箱内，通过喷头喷出消毒液，对臭气进行消毒，消毒之后，先利用电加热丝对臭气进行烘干，再利用多个网箱内的活性炭对臭气进行多次吸附，将其异味消除后，再通过排气管对外排出，保护了处理厂附近的空气。
权利要求书

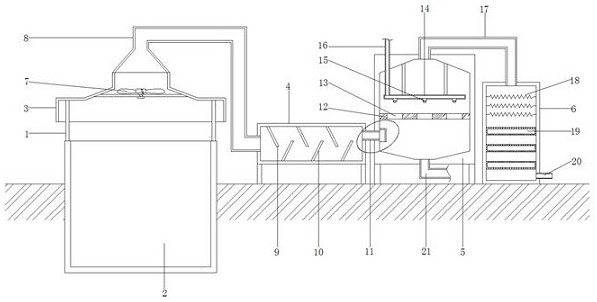

1.一种污水处理池的除臭装置，包括通过支撑杆（1）安装在处理池（2）上方的集气罩（3）、减速箱（4）、消毒箱（5）和烘干箱（6），其特征在于，所述集气罩（3）内壁通过固定杆安装有电扇（7），且集气罩（3）顶部一端通过进风管（8）与减速箱（4）一侧内壁相连通，所述减速箱（4）顶部内壁焊接有等距离分布的第一斜板（9），且减速箱（4）底部内壁焊接有等距离分布的第二斜板（10），所述减速箱（4）另一侧内壁通过连接管（11）与消毒箱（5）一侧内壁相连通，且消毒箱（5）相对一侧内壁设有挡流板（12），所述挡流板（12）顶部外壁开有等距离分布的透气通孔（13），且消毒箱（5）顶部内壁通过吊杆安装有喷液管（14），且喷液管（14）底部内壁连接有等距离分布的喷头（15），所述喷液管（14）顶部内壁一端连接有进液管（16），且消毒箱（5）顶部内壁通过通气管（17）与烘干箱（6）顶部内壁相连通，所述烘干箱（6）相对一侧内壁上部设有等距离分布的电加热丝（18），且烘干箱（6）相对一侧内壁下部设有等距离分布的网箱（19）。
2.根据权利要求1所述的一种污水处理池的除臭装置，其特征在于，所述第一斜板（9）与第二斜板（10）相互交错分布。
3.根据权利要求1所述的一种污水处理池的除臭装置，其特征在于，所述网箱（19）内设有活性炭，且烘干箱（6）一侧外壁开有安装口，所述安装口内壁铰接有门板，且门板外壁与安装口内壁连接处粘接有密封条。
4.根据权利要求1所述的一种污水处理池的除臭装置，其特征在于，所述消毒箱（5）底部内壁连接有排液管（21），且烘干箱（6）一侧内壁下部连接有排气管（20）。
5.根据权利要求1所述的一种污水处理池的除臭装置，其特征在于，所述消毒箱（5）靠近连接管（11）一侧内壁焊接有挡水罩（22）。
6.根据权利要求1所述的一种污水处理池的除臭装置，其特征在于，所述透气通孔（13）位于喷头（15）正下方。
7.根据权利要求1所述的一种污水处理池的除臭装置，其特征在于，所述电扇（7）和电加热丝（18）均通过导线连接有开关，且开关连接有外部电源。
说明书
一种污水处理池的除臭装置
技术领域
本发明涉及除臭技术领域，尤其涉及一种污水处理池的除臭装置。
背景技术
污水处理池通过生化、曝气等方式处理污水过程中，会产生大量的臭气，由于污水处理池面积大，处理过程中产生的臭气很难收集，加上成本因素，一般都采用露天排放的方式处理这些臭气，这些臭气不仅气味难闻，而且还含有大量的细菌，这样就给处理厂附近的空气造成严重污染。
为此，中国专利（申请号201921779864.2），公开了“一种污水处理池的除臭装置”，该装置适合在老旧污水处理池上加以改造装配，盖布可以有选择性的盖住污水处理池或者收卷，活性炭可以利用活化炉重复更换使用，有效的控制了除臭装置的整体成本，但是该装置仅仅通过盖布将污水处理池盖住外加活性炭导致除臭效果较差，同时不具备杀菌效果，治标不治本，无法有效的对臭气进行处理。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理池的除臭装置。
为了实现上述目的，本发明采用了如下技术方案：
一种污水处理池的除臭装置，包括通过支撑杆安装在处理池上方的集气罩、减速箱、消毒箱和烘干箱，所述集气罩内壁通过固定杆安装有电扇，且集气罩顶部一端通过进风管与减速箱一侧内壁相连通，所述减速箱顶部内壁焊接有等距离分布的第一斜板，且减速箱底部内壁焊接有等距离分布的第二斜板，所述减速箱另一侧内壁通过连接管与消毒箱一侧内壁相连通，且消毒箱相对一侧内壁设有挡流板，所述挡流板顶部外壁开有等距离分布的透气通孔，且消毒箱顶部内壁通过吊杆安装有喷液管，且喷液管底部内壁连接有等距离分布的喷头，所述喷液管顶部内壁一端连接有进液管，且消毒箱顶部内壁通过通气管与烘干箱顶部内壁相连通，所述烘干箱相对一侧内壁上部设有等距离分布的电加热丝，且烘干箱相对一侧内壁下部设有等距离分布的网箱。
优选的，所述第一斜板与第二斜板相互交错分布。
优选的，所述网箱内设有活性炭，且烘干箱一侧外壁开有安装口，所述安装口内壁铰接有门板，且门板外壁与安装口内壁连接处粘接有密封条。
优选的，所述消毒箱底部内壁连接有排液管，且烘干箱一侧内壁下部连接有排气管。
优选的，所述消毒箱靠近连接管一侧内壁焊接有挡水罩。
优选的，所述透气通孔位于喷头正下方。
优选的，所述电扇和电加热丝均通过导线连接有开关，且开关连接有外部电源。
本发明的有益效果为：
1、本发明，在使用可通过电扇将污水产生的臭气，吹入减速箱内再通入消毒箱内，通过喷头喷出消毒液，对臭气进行消毒，可通过减速箱内交错设置的第一斜板和第二斜板对臭气进行减速，避免臭气进入消毒箱内时流速过快，受喷淋时间短，同时消毒箱内设置的挡流板可避免进入到消毒箱内的臭气弥漫开来，臭气如果弥漫在消毒箱内就导致可能存在喷淋死角，臭气只能通过透气通孔向上流动，刚好正对喷头，避免了喷淋死角的产生，使得喷淋效果更好，对臭气的杀菌效果也更好；
2、本发明，在对臭气进行消毒之后，可将臭气通过通气管导入烘干箱内，先利用电加热丝对臭气进行烘干，再利用多个网箱内的活性炭对臭气进行多次吸附，将其异味消除后，再通过排气管对外排出，保护了处理厂附近的空气，同时先利用电加热丝对臭气进行烘干可避免臭气中的水分被活性炭吸收，延长活性炭的使用寿命。
（发明人：陈彬伟）
