申请日2020.12.14
公开（公告）日2021.04.06
IPC分类号B01D36/02; B01D35/16
摘要
本发明公开了一种自洁式电路板加工用废水处理系统，包括框体、电机、圆柱过滤网和平过滤网，所述框体的内部安装有电机，且电机内驱动轴连接有第一圆柱齿轮，所述第一圆柱齿轮的表面啮合有齿条，且齿条的两端分别啮合有第二圆柱齿轮和第三圆柱齿轮。该自洁式电路板加工用废水处理系统，通过第二圆柱齿轮带动圆柱过滤网进行往复旋转，使得提高第一次污水过滤效率，同时通过圆柱过滤网在往复旋转时，通过第一清理刷和移动块的设置，使得对圆柱过滤网可以进行有效的清理，避免圆柱过滤网发生堵塞，并且有利于将剐蹭下来的污泥通过通槽带动至平过滤网处进行二次处理，一定程度时提高了污水处理的彻底性。
权利要求书

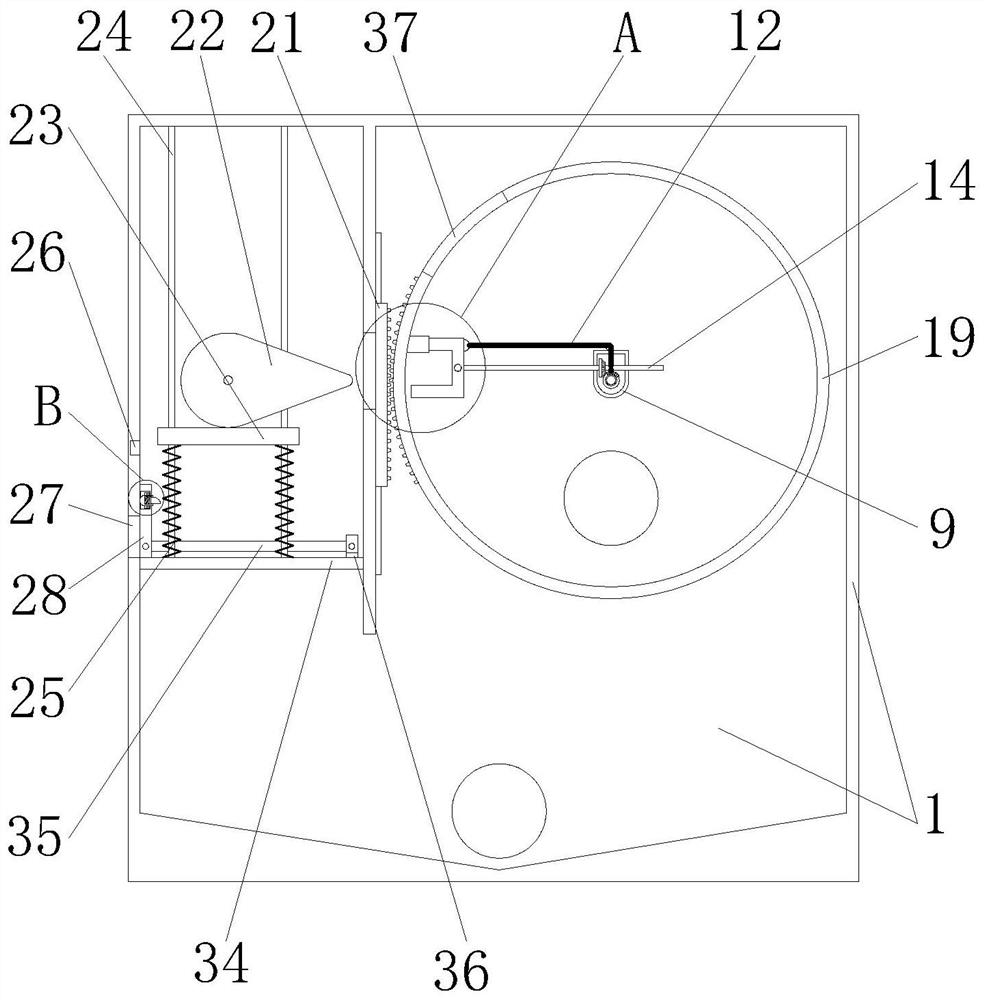

1.一种自洁式电路板加工用废水处理系统，包括框体(1)、电机(2)、圆柱过滤网(19)和平过滤网(34)，其特征在于：所述框体(1)的内部安装有电机(2)，且电机(2)内驱动轴连接有第一圆柱齿轮(3)，所述第一圆柱齿轮(3)的表面啮合有齿条(4)，且齿条(4)的两端分别啮合有第二圆柱齿轮(5)和第三圆柱齿轮(6)，所述第二圆柱齿轮(5)的一端由外至内分别设置有空心轴(7)和支撑轴(8)，且空心轴(7)远离第二圆柱齿轮(5)的一端设置有圆柱过滤网(19)，所述支撑轴(8)伸进支撑块(9)内部的一端表面由两端向中心分别设置有第一锥齿轮(10)和接线轮(11)，所述接线轮(11)的表面设置有连接绳(12)，且连接绳(12)的另一端连接有移动块(13)，所述支撑块(9)固定于框体(1)的内部，且支撑块(9)的内部设置有丝杆(14)，所述丝杆(14)贯穿第二锥齿轮(15)转动连接有连接轴(16)，且连接轴(16)伸进第二锥齿轮(15)内部的一端连接有涡卷弹簧(17)，并且连接轴(16)的另一端贯穿移动块(13)，所述移动块(13)的一端设置有第一清理刷(18)，所述框体(1)的中端内壁开设有通槽(20)，且框体(1)的中端内壁的一侧滑动连接有第一挡板(21)，所述第三圆柱齿轮(6)的一侧同轴连接有凸块(22)，且凸块(22)的下端连接有活动块(23)，所述活动块(23)的两端连接有连接杆(24)，且连接杆(24)固定于框体(1)的内部，并且连接杆(24)的下端表面套接有复位弹簧(25)，所述框体(1)的一端内侧由上至下分别开设有连接槽(26)和排渣口(27)，所述框体(1)内侧靠近排渣口(27)的一端滑动设置有第二挡板(28)，且框体(1)侧靠第二挡板(28)的一端内部设置有平过滤网(34)，所述圆柱过滤网(19)的表面开设有通孔(37)。
2.根据权利要求1所述的一种自洁式电路板加工用废水处理系统，其特征在于：所述第一圆柱齿轮(3)为不完全齿轮，且第二圆柱齿轮(5)和第三圆柱齿轮(6)关于第一圆柱齿轮(3)的纵向中心线对称分布。
3.根据权利要求1所述的一种自洁式电路板加工用废水处理系统，其特征在于：所述齿条(4)的上下两端内侧皆设置有齿块，且齿条(4)上端齿块的分布总长度大于其下端齿块的分布总长度。
4.根据权利要求1所述的一种自洁式电路板加工用废水处理系统，其特征在于：所述第一锥齿轮(10)为不完全齿轮，且第一锥齿轮(10)与第二锥齿轮(15)的俯视呈垂直分布，并且第二锥齿轮(15)与丝杆(14)之间为螺纹连接，所述丝杆(14)关于接线轮(11)的纵向中心线对称分布，且移动块(13)通过连接绳(12)与接线轮(11)构成联动结构。
5.根据权利要求4所述的一种自洁式电路板加工用废水处理系统，其特征在于：所述移动块(13)的正视为“凹”字形结构，且移动块(13)通过连接轴(16)和涡卷弹簧(17)与丝杆(14)构成旋转结构，所述移动块(13)与第一清理刷(18)之间为一体化结构，且第一清理刷(18)远离移动块(13)的一端与圆柱过滤网(19)的内侧相互抵接。
6.根据权利要求5所述的一种自洁式电路板加工用废水处理系统，其特征在于：所述圆柱过滤网(19)的一端表面等角度分布有齿块，且圆柱过滤网(19)通过其表面分布的齿块与第一挡板(21)表面分布的齿块相互啮合，并且第一挡板(21)的高度大于通槽(20)的高度。
7.根据权利要求1所述的一种自洁式电路板加工用废水处理系统，其特征在于：所述凸块(22)的正视为水滴状，且凸块(22)的底面与活动块(23)相互抵触，并且活动块(23)的底面与复位弹簧(25)相互抵触，同时复位弹簧(25)关于活动块(23)的纵向中心线对称分布。
8.根据权利要求1所述的一种自洁式电路板加工用废水处理系统，其特征在于：所述第二挡板(28)的内部设置有连接块(29)，且连接块(29)的表面分别套接有限位块(30)和螺旋弹簧(31)，所述连接块(29)的一端正视为半圆状，且连接块(29)的一端与连接槽(26)相吻合，并且连接块(29)直径小于限位块(30)的直径，所述第二挡板(28)的高度大于排渣口(27)的高度。
9.根据权利要求1所述的一种自洁式电路板加工用废水处理系统，其特征在于：所述第二挡板(28)的下端转动连接摇杆(35)，且摇杆(35)远离第二挡板(28)的一端转动连接有第二清理刷(36)，并且第二清理刷(36)的下端与平过滤网(34)的表面相互贴合。
10.根据权利要求8所述的一种自洁式电路板加工用废水处理系统，其特征在于：所述连接块(29)的内部设置有伸缩弹簧(32)，且伸缩弹簧(32)的一端连接有凸出块(33)，所述凸出块(33)的一端为“T”字形结构，且凸出块(33)的另一端表面为弧形状。
说明书
一种自洁式电路板加工用废水处理系统
技术领域
本发明涉及电路板加工技术领域，具体为一种自洁式电路板加工用废水处理系统。
背景技术
随着社会的发展与进步，人类对环境的保护越来越关注，而在电路板加工的过程中，会产生大量废水，这些废水不处理直接排放会对环境造成极大的污染，故而需要用到废水处理系统，以达到对废水进行净化后排放，但是现有的电路板加工用废水处理系统在使用时一般存在以下问题；
1、现有的电路板加工用废水处理系统通常只对污水进行一次处理后就排放，导致污水内的污泥处理不够彻底，从而使得排放的污水依然会对环境造成污染，降低了环保效果；
2、不利于在对污水处理时进行自动清洁，使得内部的过滤网在长期使用后会发生堵塞，从而影响过滤效果，同时不利于对清理后和过滤后的污泥进行自动排出，导致降低了整体污水的处理效率。
所以我们提出了一种自洁式电路板加工用废水处理系统，以便于解决上述中提出的问题。
发明内容
本发明的目的在于提供一种自洁式电路板加工用废水处理系统，以解决上述背景技术提出的现有的电路板加工用废水处理系统通常只对污水进行一次处理后就排放，导致污水内的污泥处理不够彻底，从而使得排放的污水依然会对环境造成污染，降低了环保效果，不利于在对污水处理时进行自动清洁，使得内部的过滤网在长期使用后会发生堵塞，从而影响过滤效果，同时不利于对清理后和过滤后的污泥进行自动排出，导致降低了整体污水的处理效率的问题。
为实现上述目的，本发明提供如下技术方案：一种自洁式电路板加工用废水处理系统，包括框体、电机、圆柱过滤网和平过滤网，所述框体的内部安装有电机，且电机内驱动轴连接有第一圆柱齿轮，所述第一圆柱齿轮的表面啮合有齿条，且齿条的两端分别啮合有第二圆柱齿轮和第三圆柱齿轮，所述第二圆柱齿轮的一端由外至内分别设置有空心轴和支撑轴，且空心轴远离第二圆柱齿轮的一端设置有圆柱过滤网，所述支撑轴伸进支撑块内部的一端表面由两端向中心分别设置有第一锥齿轮和接线轮，所述接线轮的表面设置有连接绳，且连接绳的另一端连接有移动块，所述支撑块固定于框体的内部，且支撑块的内部设置有丝杆，所述丝杆贯穿第二锥齿轮转动连接有连接轴，且连接轴伸进第二锥齿轮内部的一端连接有涡卷弹簧，并且连接轴的另一端贯穿移动块，所述移动块的一端设置有第一清理刷，所述框体的中端内壁开设有通槽，且框体的中端内壁的一侧滑动连接有第一挡板，所述第三圆柱齿轮的一侧同轴连接有凸块，且凸块的下端连接有活动块，所述活动块的两端连接有连接杆，且连接杆固定于框体的内部，并且连接杆的下端表面套接有复位弹簧，所述框体的一端内侧由上至下分别开设有连接槽和排渣口，所述框体内侧靠近排渣口的一端滑动设置有第二挡板，且框体侧靠第二挡板的一端内部设置有平过滤网，所述圆柱过滤网的表面开设有通孔。
优选的，所述第一圆柱齿轮为不完全齿轮，且第二圆柱齿轮和第三圆柱齿轮关于第一圆柱齿轮的纵向中心线对称分布。
优选的，所述齿条的上下两端内侧皆设置有齿块，且齿条上端齿块的分布总长度大于其下端齿块的分布总长度。
优选的，所述第一锥齿轮为不完全齿轮，且第一锥齿轮与第二锥齿轮的俯视呈垂直分布，并且第二锥齿轮与丝杆之间为螺纹连接，所述丝杆关于接线轮的纵向中心线对称分布，且移动块通过连接绳与接线轮构成联动结构。
优选的，所述移动块的正视为“凹”字形结构，且移动块通过连接轴和涡卷弹簧与丝杆构成旋转结构，所述移动块与第一清理刷之间为一体化结构，且第一清理刷远离移动块的一端与圆柱过滤网的内侧相互抵接。
优选的，所述圆柱过滤网的一端表面等角度分布有齿块，且圆柱过滤网通过其表面分布的齿块与第一挡板表面分布的齿块相互啮合，并且第一挡板的高度大于通槽的高度。
优选的，所述凸块的正视为水滴状，且凸块的底面与活动块相互抵触，并且活动块的底面与复位弹簧相互抵触，同时复位弹簧关于活动块的纵向中心线对称分布。
优选的，所述第二挡板的内部设置有连接块，且连接块的表面分别套接有限位块和螺旋弹簧，所述连接块的一端正视为半圆状，且连接块的一端与连接槽相吻合，并且连接块直径小于限位块的直径，所述第二挡板的高度大于排渣口的高度。
优选的，所述第二挡板的下端转动连接摇杆，且摇杆远离第二挡板的一端转动连接有第二清理刷，并且第二清理刷的下端与平过滤网的表面相互贴合。
优选的，所述连接块的内部设置有伸缩弹簧，且伸缩弹簧的一端连接有凸出块，所述凸出块的一端为“T”字形结构，且凸出块的另一端表面为弧形状。
与现有技术相比，本发明的有益效果是：该自洁式电路板加工用废水处理系统；
1、通过第二圆柱齿轮带动圆柱过滤网进行往复旋转，使得提高第一次污水过滤效率，同时通过圆柱过滤网在往复旋转时，通过第一清理刷和移动块的设置，使得对圆柱过滤网可以进行有效的清理，避免圆柱过滤网发生堵塞，并且有利于将剐蹭下来的污泥通过通槽带动至平过滤网处进行二次处理，一定程度时提高了污水处理的彻底性；
2、第三圆柱齿轮旋转时通过凸块挤压活动块下滑，并通过复位弹簧的弹性作用下，使得活动块自动复位上滑，从而有利于活动块进行往复式上下滑动，方便了活动块对平过滤网上的污泥进行压实，同时活动块滑动过程中带动第二挡板自动打开，使得第二挡板通过摇杆带动第二清理刷对平过滤网进行清理，并在后续自动的将清理后的污泥通过排渣口进行自动排除，提高了整体的效率，同时提高了自动化程度，降低了工作人员的劳动强度。
（发明人：刘维）
