申请日2020.09.07
公开（公告）日2021.05.04
IPC分类号B01D21/02; B01D21/24; B01D36/04; C02F9/04; C02F103/10
摘要
本实用新型涉及一种沉淀池，以及一种钻井废液处理系统，属于石油开采钻井技术领域。沉淀池包括本体，本体内部设置有内腔，本体上设有进液管，在进液管位于内腔中的出口端设置有排液头，并且在排液头表面设置有若干出液孔，出液孔与进液管的内部连通。当钻井废液流进本体的内腔时，进液管中的钻井废液可以通过多个出液孔分散地流进内腔，从而可以减小进液管中的钻井废液对内腔中原有的钻井废液产生冲击，进而可以减少对内腔中的沉淀物产生扰动，从而可以提高钻井废液在沉淀池中处理的效率和处理的质量；所以通过本实用新型所提供的沉淀池可以帮助操作员提高对钻井废液的处理效率和处理质量，进而能够帮助操作员使钻井废液达到排放的标准。
权利要求书

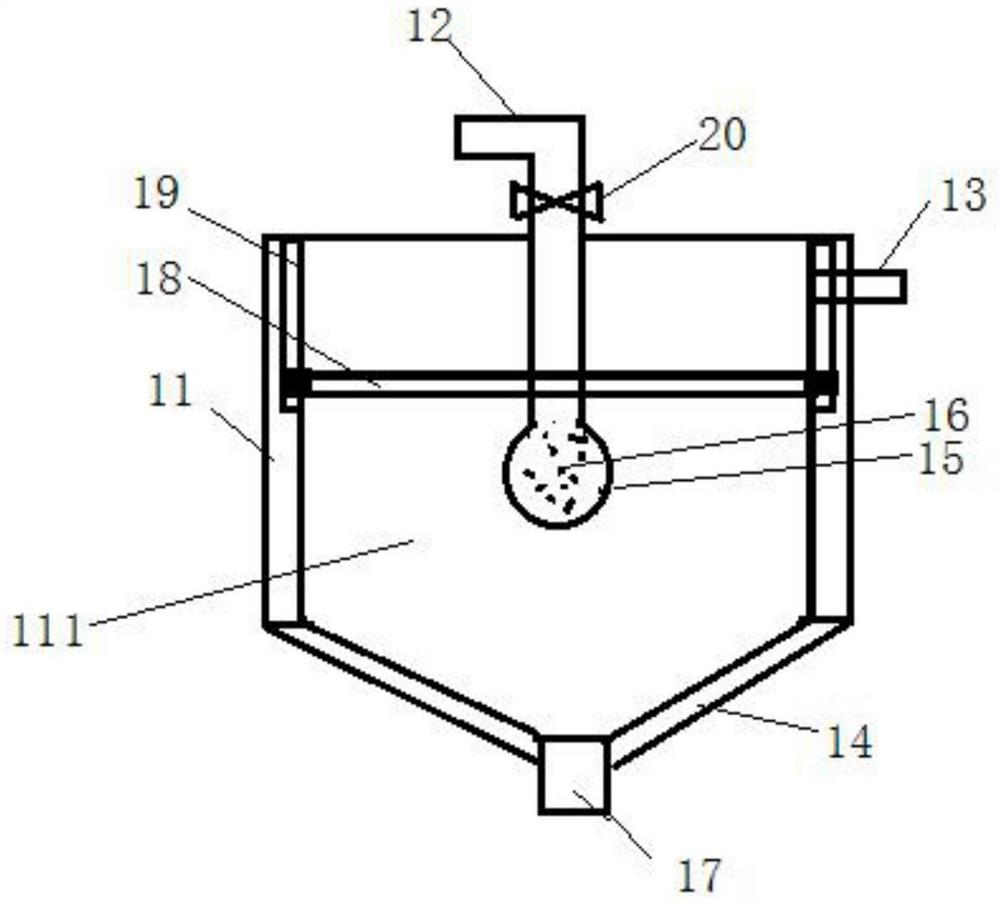

1.沉淀池(44)，包括本体(11)，本体(11)内部设置有内腔(111)，本体(11)上设有进液管(12)，其特征在于：在进液管(12)位于内腔(111)中的出口端设置有排液头(15)，并且在排液头(15)表面设置有若干出液孔(16)，出液孔(16)与进液管(12)的内部连通。
2.如权利要求1所述的沉淀池(44)，其特征在于：排液头(15)为球状结构，并且出液孔(16)在排液头(15)的表面上均匀布置。
3.如权利要求1所述的沉淀池(44)，其特征在于：本体下端(14)呈锥形结构，并且在本体(11)的底端设置有可打开或关闭的沉淀物出口(17)。
4.如权利要求1至3中任意一项所述的沉淀池(44)，其特征在于：还包括设于内腔(111)内的滤网层(18)和设于本体(11)上的出液管(13)，滤网层(18)将内腔(111)分隔成两个区域，出液管(13)与其中一个区域连通，并且进液管(12)的出口端伸入另一个区域中。
5.如权利要求4所述的沉淀池(44)，其特征在于：滤网层(18)将内腔(111)分隔成上、下两个区域，出液管(13)与内腔(111)的上区域连通，进液管(12)的出口端伸入内腔(111)的下区域中。
6.如权利要求5所述的沉淀池(44)，其特征在于：在内腔(111)的内壁上设置有滑槽(19)，滑槽(19)沿本体(11)的高度方向布置；滤网层(18)包括支撑框架(181)，支撑框架(181)上固设有滑块(183)，并且滑块(183)位于支撑框架(181)与本体(11)接触的侧壁上，滑块(183)与滑槽(19)适配。
7.如权利要求4所述的沉淀池(44)，其特征在于：滤网层(18)由至少2个过滤单元(182)拼接形成，并且每个过滤单元(182)内均设置有过滤网。
8.钻井废液处理系统，包括权利要求1至7中任意一项所述的沉淀池(44)，其特征在于：还包括依次连接的废液收集池(1)、破胶反应罐(2)、固液分离装置和污水处理装置；
固液分离装置包括依次连接的沉淀箱(6)和第一压滤机(31)，污水处理装置包括依次连接的混凝沉降池(41)、沉淀池(44)和氧化反应池(42)；
并且沉淀箱(6)的进料口与破胶反应罐(2)出料口相连，沉淀箱(6)的污水出液口和第一压滤机(31)的滤液出口均与混凝沉降池(41)的进料口相连。
9.如权利要求8所述的钻井废液处理系统，其特征在于：固液分离装置还包括反冲洗泵(32)，反冲洗泵(32)与第一压滤机(31)连接；
污水处理装置还包括第二压滤机(33)和清水池(43)，沉淀池(44)的沉淀物出口(17)与第二压滤机(33)的进料口相连，并且第二压滤机(33)的滤液出口和沉淀池(44)的出液管(13)均与氧化反应池(42)的进料口连接；清水池(43)与氧化反应池(42)相连，清水池(43)的净化水循环用于反冲洗泵(32)用水或外排。
10.如权利要求8所述的钻井废液处理系统，其特征在于：破胶反应罐(2)连接有破胶剂配药罐(51)，破胶剂配药罐(51)通过第一加药口与破胶反应罐(2)连通，并在破胶反应罐(2)上设置有液位计(21)；
混凝沉降池(41)连接有絮凝剂配药罐(52)，絮凝剂配药罐(52)通过第二加药口与混凝沉降池(41)连通。
说明书
沉淀池和钻井废液处理系统
技术领域
本实用新型涉及一种沉淀池，以及一种钻井废液处理系统，属于石油开采钻井技术领域。
背景技术
钻井废液是钻井泥浆、石油类和钻屑等的混合物，含有钻井泥浆中的各种组分，如粘土、有机聚合物、油类、无机盐、钻屑、钻井浆添加剂等。钻井废液中的环境污染物含量较高，如果不对钻井废液进行处理就直接排放，会严重影响周围的环境质量。在钻井废液中，悬浮物含量常在2000mg/L以上，这些悬浮物呈胶体状，再加上钻井液的护胶作用，使其成为特殊的稳定体系，而正是由于钻井液体系的高度稳定性，目前对钻井废液的处理方式难以保证钻井废液的处理效率和处理质量。
实用新型内容
一方面，针对现有技术中，在处理钻井废液时，因沉淀池进液管中的钻井废液容易对沉淀池中原有的钻井废液产生扰动，而影响钻井废液的处理效率和处理质量的问题，本实用新型提供一种沉淀池。
为了实现上述目的，本实用新型提供了一种沉淀池，包括本体，本体内部设置有内腔，本体上设有进液管，在进液管位于内腔中的出口端设置有排液头，并且在排液头表面设置有若干出液孔，出液孔与进液管的内部连通。
钻井废液由进液管流进本体内部的内腔中，钻井废液中的沉淀物在内腔中沉积，沉淀池在进液管位于内腔中的出口端设置有排液头，排液头的表面上设置有若干出液孔，并且出液孔与进液管的内部连通，进而当钻井废液流进内腔时，进液管中的钻井废液可以通过多个出液孔分散地流进本体的内腔中，从而可以减小进液管中的钻井废液对内腔中原有的钻井废液产生冲击，进而可以减少对内腔中的沉淀物产生扰动，从而可以提高钻井废液在沉淀池中处理的效率和处理的质量；所以通过本实用新型所提供的沉淀池可以帮助操作员提高对钻井废液的处理效率和处理质量，进而能够帮助操作员使钻井废液达到排放的标准。
作为本实用新型的优选方案，排液头为球状结构，并且出液孔在排液头的表面上均匀布置。排液头设计为球状结构，可以使进液管中的钻井废液通过出液孔分散出来的角度更广，进而可以进一步增大缓冲装置对进液管中的钻井废液的缓冲作用。
作为本实用新型的优选方案，本体的下端呈锥形结构，并且在本体的底端设置有可打开或关闭沉淀物出口。通过上述结构，可以使钻井废液中的沉淀物能够更好地在本体的底部沉积，以及便于对沉淀物的排出。
作为本实用新型的优选方案，还包括设于内腔内的滤网层和设于本体上的出液管，滤网层将内腔分隔成两个区域，出液管与其中一个区域连通，并且进液管的出口端伸入另一个区域中。通过上述结构，可以在有效地过滤掉钻井废液中的悬浮物后，再由出液口排出内腔中的污水，从而可以提高沉淀池对钻井废液处理的效果。
作为本实用新型的优选方案，滤网层将内腔分隔成上、下两个区域，出液管与内腔的上区域连通，进液管的出口端伸入内腔的下区域中。通过上述结构，可以使滤网层有效地防止钻井废液中的悬浮物上行，并且出液管从本体内部的上区域排出污水，可以进一步提高沉淀池对钻井废液处理的效果。
作为本实用新型的优选方案，在内腔的内壁上设置有滑槽，滑槽沿本体的高度方向布置；滤网层包括支撑框架，支撑框架上固设有滑块，并且滑块位于支撑框架与本体接触的侧壁上，滑块与滑槽适配。通过滑块与滑槽的配合设计，不仅便于滤网层的拆装，还能简化滤网层与本体之间的连接结构，从而便于制造，并且制造的成本相对较低。
作为本实用新型的优选方案，滤网层由至少2个过滤单元拼接形成，并且每个过滤单元内均设置有过滤网。通过上述结构，在某个过滤单元损坏时，可以单独更换损坏的过滤单元，而不需要将整个滤网层全部更换，从而可以降低维修成本。
另一方面，针对现有技术中，在对钻井废液处理时，难以保证钻井废液的处理效率和处理质量的问题，本实用新型提供了一种钻井废液处理系统，包括上述所述的沉淀池，还包括依次连接的废液收集池、破胶反应罐、固液分离装置和污水处理装置；固液分离装置包括依次连接的沉淀箱和第一压滤机，污水处理装置包括依次连接的混凝沉降池、沉淀池和氧化反应池；并且沉淀箱的进料口与破胶反应罐出料口相连，沉淀箱的污水出液口和第一压滤机的滤液出口均与混凝沉降池的进料口相连。
在本实用新型提供的钻井废液处理系统中，先将钻井废液收集池中的钻井废液输送到破胶反应罐中，并进行破胶处理，然后使破胶后的废液进入沉淀箱中进行固液分离，沉淀箱与第一压滤机相连，进而沉淀箱下层的泥浆可以进入第一压滤机中进行进一步脱水，从而分离出干滤饼和污水；沉淀箱中上层的废液和第一压滤机产生的滤液都进入混凝沉降池，然后向混凝沉降池中加入聚合氯化铝或聚丙烯酰胺等絮凝剂，搅拌充分后将废液输送给沉淀池，并使废液在沉淀池中自然沉降，沉淀池与氧化反应池相连，并且在氧化反应池中，可以在氧化剂的作用下彻底氧化分解上层清液中的有机污染物。所以通过本实用新型所提供的钻井废液处理系统可以帮助操作员提高对钻井废液的处理效率和处理质量，进而能够帮助操作员使钻井废液达到排放的标准。
作为本实用新型的优选方案，固液分离装置还包括反冲洗泵，反冲洗泵与第一压滤机连接；污水处理装置还包括第二压滤机和清水池，沉淀池的沉淀物出口与第二压滤机的进料口相连，并且第二压滤机的滤液出口和沉淀池的出液管均与氧化反应池的进料口连接；清水池与氧化反应池相连，清水池的净化水循环用于反冲洗泵用水或外排。通过反冲洗泵可以清除截留在滤料层中的杂质，提高本系统的过滤效果；通过第二压滤机再一次进行固液分离，从而可以提高对钻井废液的处理效果；并且通过清水池的净化水循环用于反冲洗泵用水可以减少钻井废液处理系统对水资源的浪费。
作为本实用新型的优选方案，破胶反应罐连接有破胶剂配药罐，破胶剂配药罐通过第一加药口与破胶反应罐连通，并在破胶反应罐上设置有液位计；混凝沉降池连接有絮凝剂配药罐，絮凝剂配药罐通过第二加药口与混凝沉降池连通。通过上述结构，便于破胶反应罐以及向混凝沉降池中增加反应剂，从而提高对钻井废液的处理效率；以及通过液位计便于观察破胶反应罐中钻井废液的情况。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1、本实用新型所提供的沉淀池可以帮助操作员提高对钻井废液的处理效率和处理质量。
2、本实用新型提供的钻井废液处理系统能够帮助操作员使钻井废液达到排放的标准。
3、本实用新型的操作简单，使用方便，且对钻井废液处理的成本低。
（发明人：李霜;范青;谭胜伦;何小平;彭琳;帅卓呈;何峻宇;全家正;唐海波;袁可;胡榆尧）
