申请日2020.11.10
公开（公告）日2021.03.12
IPC分类号C02F3/00
摘要
本发明涉及污水处理设备技术领域，具体涉及一种流化床生物反应器，旨在解决现有技术中拦截滤网堵塞，影响水体的正常流动形成的问题，其技术要点在于，包括池体，所述池体内设置有若干拦截滤网，所述拦截滤网包括布水拦截滤网及出水拦截滤网，所述布水拦截滤网及出水拦截滤网倾斜设置在所述池体相对的两侧侧壁上，所述布水拦截滤网及所述出水拦截滤网可拆卸固定在所述池体侧壁上。通过布水拦截滤网及出水拦截滤网的可拆卸设置，当布水拦截滤网及出水拦截滤网堵塞时，可以方便地对所述布水拦截滤网及出水拦截滤网进行清洁，避免堵塞造成水质受到影响的情况出现。
权利要求书

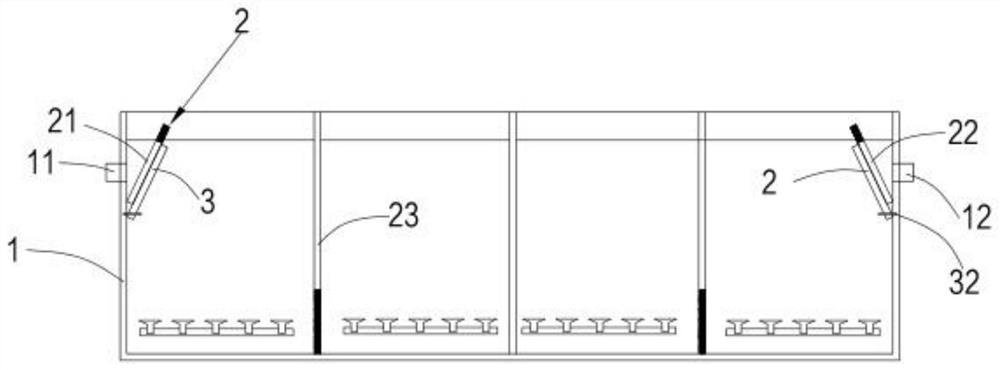

1.一种流化床生物反应器，包括池体(1)，其特征在于：所述池体(1)内设置有若干拦截滤网(2)，所述拦截滤网(2)包括布水拦截滤网(21)及出水拦截滤网(22)，所述布水拦截滤网(21)及出水拦截滤网(22)倾斜设置在所述池体(1)相对的两侧侧壁上，所述布水拦截滤网(21)及所述出水拦截滤网(22)可拆卸固定在所述池体(1)侧壁上。
2.根据权利要求1所述的流化床生物反应器，其特征在于：所述池体(1)长度方向两侧侧壁上固定设置有固定框(3)，所述固定框(3)倾斜设置，所述固定框(3)用于固定所述布水拦截滤网(21)及出水拦截滤网(22)。
3.根据权利要求2所述的流化床生物反应器，其特征在于：所述固定框(3)呈长方形框架设置，所述固定框(3)内设置有若干加强筋。
4.根据权利要求3所述的流化床生物反应器，其特征在于：所述固定框(3)铰接固定在所述池体(1)侧壁上，所述固定框(3)与所述池体(1)侧壁连接一端上圆周阵列有若干贯穿孔(31)，所述固定框(3)上还设置有固定栓(32)，所述固定栓(32)贯穿所述贯穿孔(31)且插设在所述侧壁上。
5.根据权利要求4所述的流化床生物反应器，其特征在于：所述拦截滤网(2)还把包括位于所述池体(1)内并沿所述池体(1)长度方向阵列设置的过水拦截滤网(23)。
说明书
一种流化床生物反应器
技术领域
本发明涉及污水处理设备技术领域，具体涉及一种流化床生物反应器。
背景技术
流化床生化反应器是一种多用于底物为固体颗粒，或有固定化生物催化剂参与的反应系统。该类反应器由于混合程度高，所以传质和传热效果好，但不适合有产物抑制的反应系统。为改善其返混程度，现又出现了磁场流化床反应器，即在固定化生物催化剂中加入磁性物质，使流化床在磁场下操作。
现有技术中，为了保证水体流动的顺畅及对水体进行简单过滤，通常在池体内设置若干拦截滤网，以阻隔水体中的污染物，通常拦截滤网固定在池体内，而滤网上容易堆积杂物，一旦堵塞，容易影响水体的正常流动，严重时还有可能影响水体的质量。
发明内容
因此，本发明要解决的技术问题在于克服现有技术中滤网堵塞影响水体的正常流动形成的缺陷，从而提供一种流化床生物反应器。
本发明的上述技术目的是通过以下技术方案得以实现的：
一种流化床生物反应器，包括池体，所述池体内设置有若干拦截滤网，所述拦截滤网包括布水拦截滤网及出水拦截滤网，所述布水拦截滤网及出水拦截滤网倾斜设置在所述池体相对的两侧侧壁上，所述布水拦截滤网及所述出水拦截滤网可拆卸固定在所述池体侧壁上。
优选的，所述池体长度方向两侧侧壁上固定设置有固定框，所述固定框倾斜设置，所述固定框用于固定所述布水拦截滤网及出水拦截滤网。
优选的，所述固定框呈长方形框架设置，所述固定框内设置有若干加强筋。
优选的，所述固定框铰接固定在所述池体侧壁上，所述固定框与所述池体侧壁连接一端上圆周阵列有若干贯穿孔，所述固定框上还设置有固定栓，所述固定栓贯穿所述贯穿孔且插设在所述侧壁上。
优选的，所述拦截滤网还把包括位于所述池体内并沿所述池体长度方向阵列设置的过水拦截滤网。
上述所述流化床生物反应器，通过布水拦截滤网及出水拦截滤网的可拆卸设置，当布水拦截滤网及出水拦截滤网堵塞时，可以方便地对所述布水拦截滤网及出水拦截滤网进行清洁，避免堵塞造成水质受到影响的情况出现。
（发明人：赵洪启;刘惠杰;沈嵬;刘祥虎;韩海燕;）
