申请日2020.04.26
公开（公告）日2021.02.26
IPC分类号C02F9/06
摘要
本实用新型公开了一种污水排放系统，包括调节池、脱水池和混合反应池，所述调节池的输出端设置有泵A，所述泵A的输出端设置有电凝聚器，所述泵A和电凝聚器之间设置有计量泵PAC，所述脱水池与电凝聚器的输出端连接，所述电凝聚器与脱水池之间设置有计量泵PAM，所述脱水池的内部设置有刮渣器，所述脱水池的输出端设置有泵B，所述泵B的输出端设置有过滤器，所述混合反应池与过滤器的输出端连接，所述混合反应池的内部设置有加氯器；本实用新型有效的增加了污水过滤的效率，大大增加了对污水内部有害物质去除的能力，保证了污水最终排放的洁净程度。
权利要求书

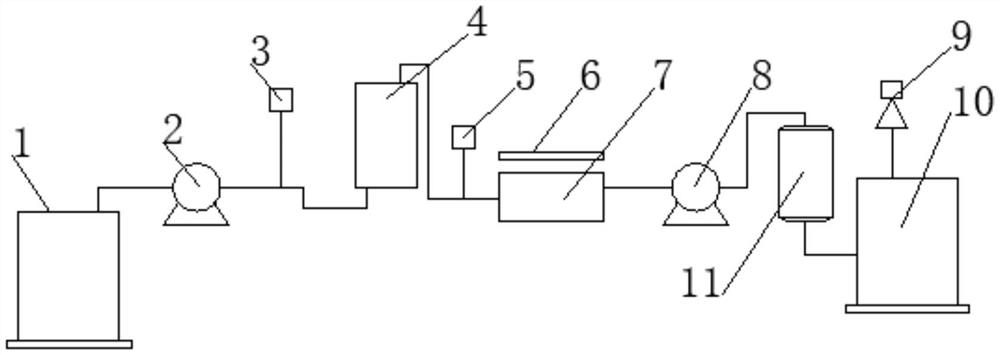

1.一种污水排放系统，包括调节池(1)、脱水池(7)和混合反应池(10)，其特征在于：所述调节池(1)的输出端设置有泵A(2)，所述泵A(2)的输出端设置有电凝聚器(4)，所述泵A(2)和电凝聚器(4)之间设置有计量泵PAC(3)，所述脱水池(7)与电凝聚器(4)的输出端连接，所述电凝聚器(4)与脱水池(7)之间设置有计量泵PAM(5)，所述脱水池(7)的内部设置有刮渣器(6)，所述脱水池(7)的输出端设置有泵B(8)，所述泵B(8)的输出端设置有过滤器(11)，所述混合反应池(10)与过滤器(11)的输出端连接，所述混合反应池(10)的内部设置有加氯器(9)。
2.根据权利要求1所述的一种污水排放系统，其特征在于：所述泵A(2)和泵B(8)的型号功率一致。
3.根据权利要求1所述的一种污水排放系统，其特征在于：所述混合反应池(10)的输出端设置有阀门。
4.根据权利要求1所述的一种污水排放系统，其特征在于：所述调节池(1)与污水排放管相互连接，且连接处设置有阀门。
说明书
一种污水排放系统
技术领域
本实用新型属于污水技术领域，具体涉及一种污水排放系统。
背景技术
污水是指受一定污染的来自生活和生产的排出水。丧失了原来使用功能的水简称为污水。主要是生活上使用后的水，其含有有机物较多，处理较易。
现有的污水排放系统对于污水处理效果低下，不能够很好的过滤污水内部的有害物质的问题，为此我们提出一种污水排放系统。
实用新型内容
本实用新型的目的在于提供一种污水排放系统，以解决上述背景技术中提出现有的污水排放系统对于污水处理效果低下，不能够很好的过滤污水内部的有害物质的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水排放系统，包括调节池、脱水池和混合反应池，所述调节池的输出端设置有泵A，所述泵A的输出端设置有电凝聚器，所述泵A和电凝聚器之间设置有计量泵PAC，所述脱水池与电凝聚器的输出端连接，所述电凝聚器与脱水池之间设置有计量泵PAM，所述脱水池的内部设置有刮渣器，所述脱水池的输出端设置有泵B，所述泵B的输出端设置有过滤器，所述混合反应池与过滤器的输出端连接，所述混合反应池的内部设置有加氯器。
优选的，所述泵A和泵B的型号功率一致。
优选的，所述混合反应池的输出端设置有阀门。
优选的，所述调节池与污水排放管相互连接，且连接处设置有阀门。
优选的，具体操作步骤如下：
步骤一：打开调节池上的阀门，使得污水流至调节池的内部，并在调节池的内部进行第一次过滤；
步骤二：污水在泵A的作用下从调节池的内部经由管道运输至电凝聚器的内部，并在电凝聚器的内部进行第二次过滤，同时在污水流动过程中经由计量泵PAC实现第一次测量；
步骤三：污水通过管道输送至脱水池的内部，实现第三次过滤，并在流动过程中被计量泵PAM二次测量；
步骤四：刮渣器对脱水池内部的污水实现清理；
步骤五：污水经由泵B输送至过滤器内部，实现第四次过滤；
步骤六：污水排放至混合反应池的内部，并通过加氯器实现最后过滤；
步骤七：过滤完成的污水通过混合反应池上的阀门被排出。
与现有技术相比，本实用新型的有益效果是：本实用新型有效的增加了污水过滤的效率，大大增加了对污水内部有害物质去除的能力，保证了污水最终排放的洁净程度。
（发明人：姚勇）
