申请日2020.04.27
公开（公告）日2021.02.26
IPC分类号C02F11/12; C02F11/121; C02F11/14
摘要
本实用新型公开了一种一体化处理污泥脱水机，涉及污泥脱水机装置技术领域，为解决污泥脱水机在处理污水时不能对污泥中的硬块进行过滤，使污泥脱水机容易出现损坏的问题。所述脱水机机架的上方安装有絮凝反应箱，所述絮凝反应箱的上方安装有搅拌电机，所述絮凝反应箱的一侧安装有支撑座，所述支撑座的上方安装有过滤装置，所述絮凝反应箱的另一侧安装有叠螺体，所述叠螺体的一侧安装有挡泥板，所述挡泥板的上方安装有固定件，所述固定件的一侧安装有清洗水管，所述挡泥板的一侧安装有背压板，所述背压板的下方安装有排泥斗，所述背压板的一侧安装有脱水机滤体电机，所述挡泥板的下方安装有滤液收集箱，所述滤液收集箱的下方安装有排液管道。
权利要求书

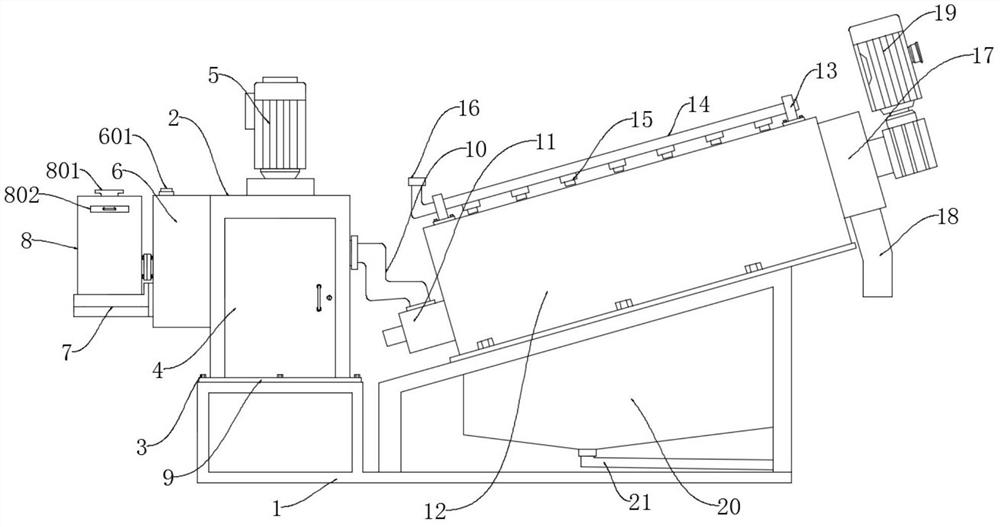

1.一种一体化处理污泥脱水机，包括脱水机机架(1)，其特征在于：所述脱水机机架(1)的上方安装有絮凝反应箱(2)，所述絮凝反应箱(2)的下方安装有安装座(9)，所述安装座(9)与脱水机机架(1)之间通过固定螺钉(3)固定连接，所述絮凝反应箱(2)的前端安装有电控柜(4)，所述絮凝反应箱(2)的上方安装有搅拌电机(5)，所述絮凝反应箱(2)的一侧安装有支撑座(7)，所述支撑座(7)的上方安装有过滤装置(8)，所述絮凝反应箱(2)的另一侧安装有连接管道(10)，所述连接管道(10)的另一端安装有叠螺体(11)，所述叠螺体(11)的一侧安装有挡泥板(12)，所述挡泥板(12)的上方安装有固定件(13)，且固定件(13)设置有两个，两个所述固定件(13)之间安装有清洗水管(14)，所述清洗水管(14)的下端安装有喷嘴(15)，所述清洗水管(14)的一端设置有进水口(16)，所述挡泥板(12)的一侧安装有背压板(17)，所述背压板(17)的下方安装有排泥斗(18)，所述背压板(17)的一侧安装有脱水机滤体电机(19)，所述挡泥板(12)的下方安装有滤液收集箱(20)，所述滤液收集箱(20)的下方安装有排液管道(21)。
2.根据权利要求1所述的一种一体化处理污泥脱水机，其特征在于：所述过滤装置(8)的上端设置有进污口(801)，所述过滤装置(8)的内部设置有滑槽(805)，所述滑槽(805)的一侧安装有过滤盒(802)，所述过滤盒(802)的下方设置有污泥管道(806)，所述污泥管道(806)的一端设置有污泥出口(807)。
3.根据权利要求2所述的一种一体化处理污泥脱水机，其特征在于：所述过滤盒(802)包括挡板(803)、滤网(804)和把手(808)，所述挡板(803)的内部安装有滤网(804)，所述挡板(803)的一侧安装有把手(808)。
4.根据权利要求1所述的一种一体化处理污泥脱水机，其特征在于：所述固定螺钉(3)设置有六个，所述固定螺钉(3)的一端穿过安装座(9)并延伸至脱水机机架(1)的内部。
5.根据权利要求1所述的一种一体化处理污泥脱水机，其特征在于：所述喷嘴(15)设置有七个，七个所述喷嘴(15)在清洗水管(14)的下端依次分布。
6.根据权利要求1所述的一种一体化处理污泥脱水机，其特征在于：所述支撑座(7)与加药箱(6)焊接连接。
7.根据权利要求1所述的一种一体化处理污泥脱水机，其特征在于：所述支撑座(7)与过滤装置(8)焊接连接。
说明书
一种一体化处理污泥脱水机
技术领域
本实用新型涉及污泥脱水机装置技术领域，具体为一种一体化处理污泥脱水机。
背景技术
污泥是污水处理厂以及污水站污水处理后的必然产物，未经过很好处理处置的污泥进入环境后，将会直接给水体和大气带来二次污染，对生态环境和人类的活动也将构成了严重的威胁。因此，污泥在处理上是非常慎重的，在对污泥进行处理的时候通常会使用到污泥脱水机，污泥脱水机是一种连续运行的污泥处理设备，因出泥含水率较低工作运行稳定、具有耗能小、控制管理相对简单、维修方便等特点，受到大众喜爱，能够有效的对污泥进行脱水。
但是污泥中可能会含有小型石块等坚硬的物质，而现有的污泥脱水机在处理污水时不能很好的对污泥中的硬块进行过滤，导致污泥脱水机在脱水过程中非常容易出现损坏的情况，因此市场上急需一种一体化处理污泥脱水机来解决这些问题。
实用新型内容
本实用新型的目的在于提供一种一体化处理污泥脱水机，以解决上述背景技术中提出现有的污泥脱水机在处理污水时不能很好的对污泥中的硬块进行过滤，导致污泥脱水机在脱水过程中非常容易出现损坏的情况的问题。
为实现上述目的，本实用新型提供如下技术方案：一种一体化处理污泥脱水机，包括脱水机机架，所述脱水机机架的上方安装有絮凝反应箱，所述絮凝反应箱的下方安装有安装座，所述安装座与脱水机机架之间通过固定螺钉固定连接，所述絮凝反应箱的前端安装有电控柜，所述絮凝反应箱的上方安装有搅拌电机，所述絮凝反应箱的一侧安装有支撑座，所述支撑座的上方安装有过滤装置，所述絮凝反应箱的另一侧安装有连接管道，所述连接管道的另一端安装有叠螺体，所述叠螺体的一侧安装有挡泥板，所述挡泥板的上方安装有固定件，且固定件设置有两个，两个所述固定件之间安装有清洗水管，所述清洗水管的下端安装有喷嘴，所述清洗水管的一端设置有进水口，所述挡泥板的一侧安装有背压板，所述背压板的下方安装有排泥斗，所述背压板的一侧安装有脱水机滤体电机，所述挡泥板的下方安装有滤液收集箱，所述滤液收集箱的下方安装有排液管道。
优选的，所述过滤装置的上端设置有进污口，所述过滤装置的内部设置有滑槽，所述滑槽的一侧安装有过滤盒，所述过滤盒的下方设置有污泥管道，所述污泥管道的一端设置有污泥出口。
优选的，所述过滤盒包括挡板、滤网和把手，所述挡板的内部安装有滤网，所述挡板的一侧安装有把手。
优选的，所述固定螺钉设置有六个，所述固定螺钉的一端穿过安装座并延伸至脱水机机架的内部。
优选的，所述喷嘴设置有七个，七个所述喷嘴在清洗水管的下端依次分布。
优选的，所述支撑座与加药箱焊接连接。
优选的，所述支撑座与过滤装置焊接连接。
与现有技术相比，本实用新型的有益效果是：
1.该种一体化处理污泥脱水机安装有过滤装置，通过安装的过滤装置能够有效的对污泥中的石子等硬块进行过滤，能够避免在脱水机脱水的时候硬物对污泥脱水机造成损坏，过滤装置的内部设置有滑槽，滑槽的内部安装有过滤盒，这样在过滤一端时间后能够通过把手将过滤盒从过滤装置的内部抽出，这样可以很方便的对过滤出来的硬物进行处理。
2.该种一体化处理污泥脱水机安装有清洗水管，清洗水管的下方安装有喷嘴，这样能够对该种一体化处理污泥脱水机进行清洗，一体化处理污泥脱水机的下方安装有滤液收集箱，通过安装滤液收集箱能够对滤液和清洗液进行收集处理，避免滤液对周围环境造成影响。
（发明人：董新;董介东）
