申请日2019.11.29
公开（公告）日2021.03.09
IPC分类号C02F3/02
摘要
本实用新型公开了一种污水处理生物流化床的曝气机构，包括主体，所述主体边缘位置设置圆环插槽、边侧一体成型设置有第一固定块，所述圆环插槽插接有圆罩，所述圆罩边侧等距设置有通孔、一体成型设置第二固定块，所述第一固定块上端面设置有第一滑槽，所述第一滑槽边侧设置有第二滑槽，所述第二滑槽边侧设置有第一插槽，所述第一插槽一端设置第二插槽，所述第一插槽插接有第一挤压杆、第二插槽插接有第二挤压杆，通过本实用新型可以防止污水中的杂质和污泥积留在曝气器上，不会对出气孔造成堵塞，进而保证曝气工作的正常进行，保证污水处理工作的工作效益。
权利要求书

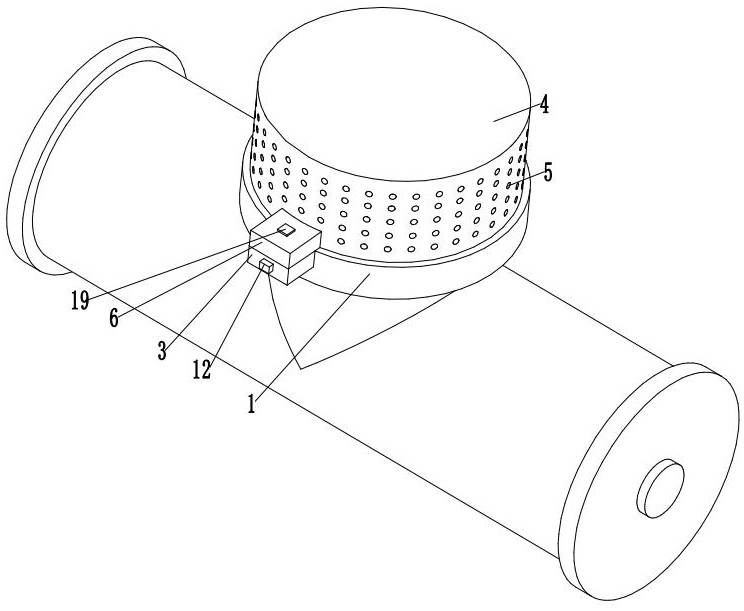

1.一种污水处理生物流化床的曝气机构，包括主体（1），其特征在于：所述主体（1）边缘位置设置圆环插槽（2）、边侧一体成型设置有第一固定块（3），所述圆环插槽（2）插接有圆罩（4），所述圆罩（4）边侧等距设置有通孔（5）、一体成型设置第二固定块（6），所述第一固定块（3）上端面设置有第一滑槽（7），所述第一滑槽（7）边侧设置有第二滑槽（8），所述第二滑槽（8）边侧设置有第一插槽（9），所述第一插槽（9）一端设置第二插槽（10），所述第一插槽（9）插接有第一挤压杆（11）、第二插槽（10）插接有第二挤压杆（12），所述第一挤压杆（11）一体成型设置在第二挤压杆（12）的一端，并且第二挤压杆（12）在与第一挤压杆（11）同一端面一体成型设置第一弹簧（13），所述第一弹簧（13）另一端一体成型设置在第二插槽（10）中，所述第一滑槽（7）底端一体成型设置有第二弹簧（14），所述第二弹簧（14）另一端一体成型设置有挤压片（15），所述第二固定块（6）上端面设置有第三插槽（16），所述第三插槽（16）底端设置有第四插槽（17），所述第四插槽（17）插接有第一插柱（18）、第三插槽（16）插接有第二插柱（19），所述第一插柱（18）一体成型设置在第二插柱（19）的一端，并且第二插柱（19）在与第一插柱（18）同一端面一体成型设置有第三弹簧（21），所述第三弹簧（21）另一端一体成型设置在第三插槽（16）中，所述第一插柱（18）底端侧壁一体成型设置有弹性卡片（20）。
2.根据权利要求1所述的一种污水处理生物流化床的曝气机构，其特征在于：所述第四插槽（17）边侧也设置有第二滑槽（8），并且第四插槽（17）与第一滑槽（7）设置位置相对应、槽口截面形状相同。
3.根据权利要求1所述的一种污水处理生物流化床的曝气机构，其特征在于：所述弹性卡片（20）在第二滑槽（8）中滑动，并且第一滑槽（7）边侧设置的第二滑槽（8）和第四插槽（17）边侧设置的第二滑槽（8）设置位置相对应。
4.根据权利要求1所述的一种污水处理生物流化床的曝气机构，其特征在于：所述圆罩（4）与圆环插槽（2）外径相等、内径相等，并且第二固定块（6）底端面到圆罩（4）底端的距离等于圆环插槽（2）的深度。
说明书
一种污水处理生物流化床的曝气机构
技术领域
本实用新型涉及污水处理设备领域，具体为一种污水处理生物流化床的曝气机构。
背景技术
生物流化床(Biological fluidized beds，BFBs)是在20世纪70年代初，由美国首先开始进行开发和应用的，该工艺是在生物膜法的原理基础上，利用流态化的概念进行操作，是一种强化生物处理、提高微生物降解有机物能力的高效生物处理工艺，克服了普通活性污泥法微生物含量少，生物活性不高，处理效果不稳定等弊端，对于在生物流化床的污水处理中，曝气机构具有非常重要的作用，曝气是使空气与水强烈接触的一种手段，其目的在于将空气中的氧溶解于水中，进而提高污水处理效果，现有的生化曝气系统中一般采用在水池墙壁上固定侧进风支管并结合底部曝气主体(如微孔膜盘式曝气器、微孔管式曝气器等) 进行曝气，在池底进行曝气能够达到更好的工作效果，但是对于污水中存在大量的杂质颗粒甚至是污泥，可能会积留在曝气器上，堵塞出气孔，进而影响曝气机构的正常工作，进而降低污水处理效益，为此，本实用新型提出一种污水处理生物流化床的曝气机构用于解决上述问题。
实用新型内容
本实用新型的目的在于提供一种污水处理生物流化床的曝气机构，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理生物流化床的曝气机构，包括主体，所述主体边缘位置设置圆环插槽、边侧一体成型设置有第一固定块，所述圆环插槽插接有圆罩，所述圆罩边侧等距设置有通孔、一体成型设置第二固定块，所述第一固定块上端面设置有第一滑槽，所述第一滑槽边侧设置有第二滑槽，所述第二滑槽边侧设置有第一插槽，所述第一插槽一端设置第二插槽，所述第一插槽插接有第一挤压杆、第二插槽插接有第二挤压杆，所述第一挤压杆一体成型设置在第二挤压杆的一端，并且第二挤压杆在与第一挤压杆同一端面一体成型设置第一弹簧，所述第一弹簧另一端一体成型设置在第二插槽中，所述第一滑槽底端一体成型设置有第二弹簧，所述第二弹簧另一端一体成型设置有挤压片，所述第二固定块上端面设置有第三插槽，所述第三插槽底端设置有第四插槽，所述第四插槽插接有第一插柱、第三插槽插接有第二插柱，所述第一插柱一体成型设置在第二插柱的一端，并且第二插柱在与第一插柱同一端面一体成型设置有第三弹簧，所述第三弹簧另一端一体成型设置在第三插槽中，所述第一插柱底端侧壁一体成型设置有弹性卡片。
优选的，所述第四插槽边侧也设置有第二滑槽，并且第四插槽与第一滑槽设置位置相对应、槽口截面形状相同。
优选的，所述弹性卡片在第二滑槽中滑动，并且第一滑槽边侧设置的第二滑槽和第四插槽边侧设置的第二滑槽设置位置相对应。
优选的，所述圆罩与圆环插槽外径相等、内径相等，并且第二固定块底端面到圆罩底端的距离等于圆环插槽的深度。
与现有技术相比，本实用新型的有益效果是：
通过本实用新型可以防止污水中的杂质和污泥积留在曝气器上，不会对出气孔造成堵塞，进而保证曝气工作的正常进行，保证污水处理工作的工作效益。
（发明人：李国安）
