申请日20200627
公开（公告）日20210209
IPC分类号C02F9/04
摘要
本实用新型公开了一种可回收利用污泥的污水处理装置，涉及污水处理技术领域，针对目前的污水处理装置在使用时，存在回收污泥处理过程不合格，易导致污染环境的问题，现提出如下方案，其包括脱水搅拌罐和污泥收集罐，所述污泥收集罐的上端中心点位置固定安装有抽料管，且所述抽料管远离污泥收集罐的上端位置固定连接有送料管，所述送料管靠近抽料管的侧壁位置固定安装有污泥抽取泵，且所述送料管远离污泥收集罐的侧壁位置固定连接有脱水搅拌罐，所述脱水搅拌罐靠近污泥收集罐的侧壁上端位置固定安装有进料管。本实用新型结构新颖，且解决了由于目前的污水处理装置在使用时，存在回收污泥处理过程不合格，易导致污染环境的问题。
权利要求书

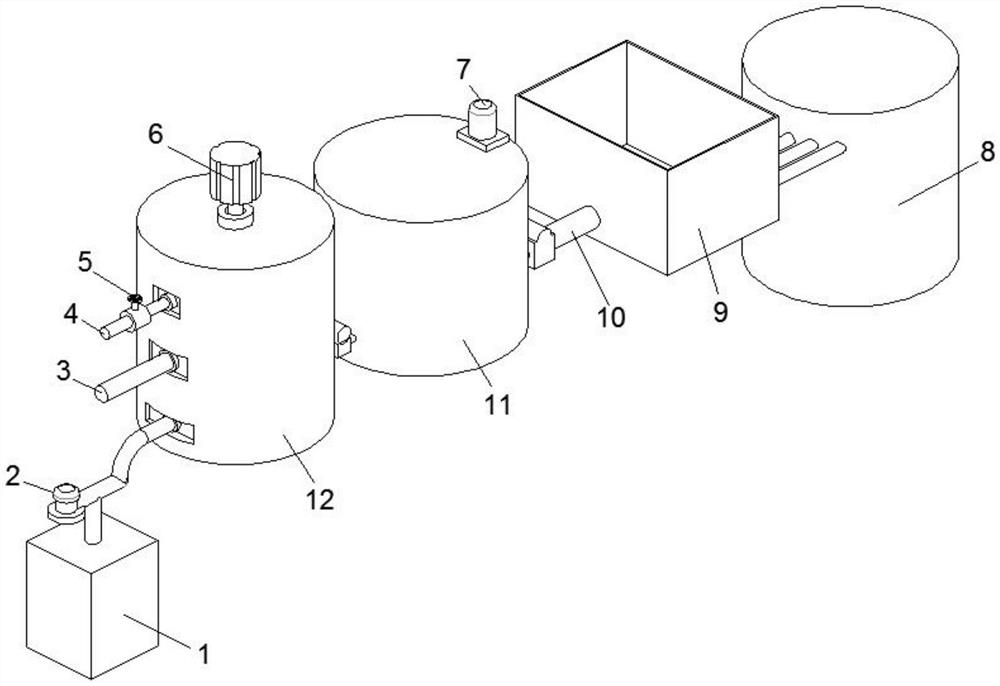

1.一种可回收利用污泥的污水处理装置，包括脱水搅拌罐(12)和污泥收集罐(1)，其特征在于，所述污泥收集罐(1)的上端中心点位置固定安装有抽料管(20)，且所述抽料管(20)远离污泥收集罐(1)的上端位置固定连接有送料管(19)，所述送料管(19)靠近抽料管(20)的侧壁位置固定安装有污泥抽取泵(2)，且所述送料管(19)远离污泥收集罐(1)的侧壁位置固定连接有脱水搅拌罐(12)，所述脱水搅拌罐(12)靠近污泥收集罐(1)的侧壁上端位置固定安装有进料管(4)，且所述脱水搅拌罐(12)靠近进料管(4)的侧壁中间位置固定安装有进水管(3)，所述脱水搅拌罐(12)上端中心点位置固定安装有电动机(6)，且所述电动机(6)靠近脱水搅拌罐(12)的中间位置固定连接有轴封(16)，所述脱水搅拌罐(12)远离送料管(19)的侧壁底端位置固定安装有管道，且所述管道远离脱水搅拌罐(12)的侧壁位置固定连接有消毒杀菌罐(11)，所述消毒杀菌罐(11)远离脱水搅拌罐(12)的侧壁底端位置固定安装有连接管(10)。
2.根据权利要求1所述的一种可回收利用污泥的污水处理装置，其特征在于，所述连接管(10)远离消毒杀菌罐(11)的侧壁位置固定连接有沉淀池(9)，且所述沉淀池(9)远离连接管(10)的侧壁底端位置固定安装有排出管(13)，所述排出管(13)远离沉淀池(9)的侧壁位置固定连接有污泥储存罐(8)。
3.根据权利要求1所述的一种可回收利用污泥的污水处理装置，其特征在于，所述连接管(10)靠近消毒杀菌罐(11)的上端表面位置固定安装有第一止回阀(14)，且所述管道靠近脱水搅拌罐(12)的上端表面位置固定安装有第二止回阀(15)。
4.根据权利要求1所述的一种可回收利用污泥的污水处理装置，其特征在于，所述电动机(6)靠近轴封(16)的底端位置固定连接有搅拌轴(17)，且所述搅拌轴(17)的外端位置套接安装有搅拌叶(18)。
5.根据权利要求1所述的一种可回收利用污泥的污水处理装置，其特征在于，所述进料管(4)靠近脱水搅拌罐(12)上端表面位置固定安装有控制阀(5)，且所述消毒杀菌罐(11)的上端表面位置固定连接有抽气泵(7)。
说明书
一种可回收利用污泥的污水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种可回收利用污泥的污水处理装置。
背景技术
我国的污泥处理技术无法满足于实际的要求，造成了大量的资源浪费，村镇农村污水处理项目对于污泥的处理历来是被人们忽略的问题，只有将污泥的处置与资源化利用相结合才是污泥处理的最佳出路。
由于目前的污水处理装置在使用时，存在回收污泥处理过程不合格，易导致污染环境的问题，因此为了解决这一问题，我们提出了一种可回收利用污泥的污水处理装置。
实用新型内容
本实用新型提出的一种可回收利用污泥的污水处理装置，解决了由于目前的污水处理装置在使用时，存在回收污泥处理过程不合格，易导致污染环境的问题。
为了实现上述目的，本实用新型采用了如下技术方案：
一种可回收利用污泥的污水处理装置，包括脱水搅拌罐和污泥收集罐，所述污泥收集罐的上端中心点位置固定安装有抽料管，且所述抽料管远离污泥收集罐的上端位置固定连接有送料管，所述送料管靠近抽料管的侧壁位置固定安装有污泥抽取泵，且所述送料管远离污泥收集罐的侧壁位置固定连接有脱水搅拌罐，所述脱水搅拌罐靠近污泥收集罐的侧壁上端位置固定安装有进料管，且所述脱水搅拌罐靠近进料管的侧壁中间位置固定安装有进水管，所述脱水搅拌罐上端中心点位置固定安装有电动机，且所述电动机靠近脱水搅拌罐的中间位置固定连接有轴封，所述脱水搅拌罐远离送料管的侧壁底端位置固定安装有管道，且所述管道远离脱水搅拌罐的侧壁位置固定连接有消毒杀菌罐，所述消毒杀菌罐远离脱水搅拌罐的侧壁底端位置固定安装有连接管。
优选的，所述连接管远离消毒杀菌罐的侧壁位置固定连接有沉淀池，且所述沉淀池远离连接管的侧壁底端位置固定安装有排出管，所述排出管远离沉淀池的侧壁位置固定连接有污泥储存罐。
优选的，所述连接管靠近消毒杀菌罐的上端表面位置固定安装有第一止回阀，且所述管道靠近脱水搅拌罐的上端表面位置固定安装有第二止回阀。
优选的，所述电动机靠近轴封的底端位置固定连接有搅拌轴，且所述搅拌轴的外端位置套接安装有搅拌叶。
优选的，所述进料管靠近脱水搅拌罐上端表面位置固定安装有控制阀，且所述消毒杀菌罐的上端表面位置固定连接有抽气泵。
本实用新型的有益效果为：
1：该装置在使用时，通过污泥抽取泵、送料管、进水管以及脱水搅拌罐的配合使用，将污水通过进水管排入清水，使用电机带动搅拌叶转动，从而使得污水得到充分的搅拌混合，随之通过进料管加入絮凝剂进行有效的沉淀，将污泥沉淀达到分离脱水的目的。
2：该装置在使用时，通过设置有消毒杀菌罐和沉淀池，使用抽气泵将消毒杀菌罐中的污水抽气，使得消毒杀菌罐中的污水内得到有效的杀菌，从而达到污泥二次利用的目的。
综上所述：该装置解决了由于目前的污水处理装置在使用时，存在回收污泥处理过程不合格，易导致污染环境的问题，且操作简单，实用性好。
（发明人：李锦强）
