申请日2020.05.09
公开（公告）日2021.02.23
IPC分类号C02F9/14
摘要
本实用新型公开了一种黑臭河道水体修复治理设备，该装置包括过滤箱、曝气反应箱、MBR处理箱和水生植物箱，所述过滤箱、曝气反应箱、MBR处理箱和水生植物箱通过管道依次固定连接；所述过滤箱箱体一侧固定有过滤箱进水管，所述过滤箱箱体远离过滤箱进水管的一侧安装有水泵一，所述过滤箱内部固定有格栅；所述曝气反应箱箱体一侧的上方安装有曝气泵，所述曝气泵的出气口内固定有曝气管。本实用新型通过生物膜与活性污泥的共同作用净化处理污水，净化后的污水再通过水生植物箱中的净化植物的光合作用净化污水，净化除臭程度高、效果好；通过曝气泵与抽泵配合使用，能够轻松混合污水与药剂，混合效果好、除臭效果强。
权利要求书

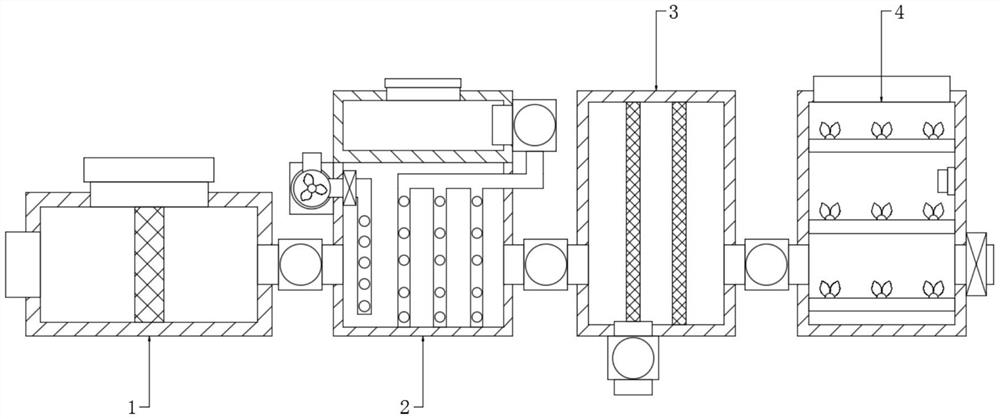

1.一种黑臭河道水体修复治理设备，包括过滤箱(1)、曝气反应箱(2)、MBR处理箱(3)和水生植物箱(4)，所述过滤箱(1)、曝气反应箱(2)、MBR处理箱(3)和水生植物箱(4)通过管道依次固定连接；其特征在于，所述过滤箱(1)箱体一侧固定有过滤箱进水管(101)，所述过滤箱(1)箱体远离过滤箱进水管(101)的一侧安装有水泵一(103)，所述过滤箱(1)内部固定有格栅(104)；所述曝气反应箱(2)箱体一侧的上方安装有曝气泵(202)，所述曝气泵(202)的出气口内固定有曝气管(208)；所述曝气反应箱(2)的上方固定有药剂箱(203)，所述药剂箱(203)箱体一侧安装有抽泵(205)，所述抽泵(205)的出水口内固定有输料管(207)；所述曝气反应箱(2)箱体远离曝气泵(202)一侧的下方安装有水泵二(206)；
所述MBR处理箱(3)箱体一侧的下方安装有水泵三(303)，所述MBR处理箱(3)内部固定有多个生物膜(302)，所述MBR处理箱(3)的下方安装有污泥泵(304)；所述水生植物箱(4)箱体一侧的下方固定有出水管，且出水管上安装有控制阀(405)；所述水生植物箱(4)内部固定有多个培养板(406)，多个所述培养板(406)上均种植有净化植物(403)；所述水生植物箱(4)内壁一侧的上方安装有水质检测器(404)，所述水生植物箱(4)的顶部开设有通光口(402)。
2.根据权利要求1所述的黑臭河道水体修复治理设备，其特征在于，所述曝气反应箱(2)箱体一侧的下方固定有曝气箱进水管(201)，所述曝气箱进水管(201)与水泵一(103)的出水管固定连接。
3.根据权利要求2所述的黑臭河道水体修复治理设备，其特征在于，所述曝气管(208)插入曝气反应箱(2)内部，且曝气管(208)管体上开设有若干孔洞；所述输料管(207)插入曝气反应箱(2)内部，且输料管(207)管体上开设有若干孔洞。
4.根据权利要求1所述的黑臭河道水体修复治理设备，其特征在于，所述过滤箱(1)顶部的中间位置设置有开口，且开口内固定有密封盖一(102)。
5.根据权利要求1或3所述的黑臭河道水体修复治理设备，其特征在于，所述药剂箱(203)顶部的中间位置设置有开口，且开口内固定有密封盖二(204)。
6.根据权利要求1所述的黑臭河道水体修复治理设备，其特征在于，所述MBR处理箱(3)箱体一侧的下方固定有MBR箱进水管(301)，所述MBR箱进水管(301)与水泵二(206)的出水管固定连接。
7.根据权利要求6所述的黑臭河道水体修复治理设备，其特征在于，所述水生植物箱(4)箱体一侧的下方固定有植物箱进水管(401)，所述植物箱进水管(401)与水泵三(303)的出水管固定连接。
说明书
一种黑臭河道水体修复治理设备
技术领域
本实用新型涉及污水处理领域，具体是一种黑臭河道水体修复治理设备。
背景技术
近年来，随着工业的发展和人口的增长，水污染情况越来越严重。尤其是工业废水、城市生活污水、农田的肥料和农药通过点源或非点源的形式进入河流湖泊造成水体污染，特别对于一些流动性较差的水体，长时间接纳排入的污染物质，造成水体中污染物总量远远超出水体本身的自净容量，导致水体发黑发臭，水体富营养化，水中溶氧量下降，造成水体污染。如今环境污染已经严重影响了人们的生活质量，甚至威胁了人类的健康。
现有技术中对黑臭水体的治理一般都采用净化植物来吸收、分解水中污染物，污水处理方式单一，处理效果较差。现提供一种水体治理方式多样、污水除臭彻底的黑臭河道水体修复治理设备。
实用新型内容
本实用新型的目的在于提供一种黑臭河道水体修复治理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种黑臭河道水体修复治理设备，包括过滤箱、曝气反应箱、MBR处理箱和水生植物箱，所述过滤箱、曝气反应箱、MBR处理箱和水生植物箱通过管道依次固定连接；所述过滤箱箱体一侧固定有过滤箱进水管，所述过滤箱箱体远离过滤箱进水管的一侧安装有水泵一，所述过滤箱内部固定有格栅；所述曝气反应箱箱体一侧的上方安装有曝气泵，所述曝气泵的出气口内固定有曝气管；所述曝气反应箱的上方固定有药剂箱，所述药剂箱箱体一侧安装有抽泵，所述抽泵的出水口内固定有输料管；所述曝气反应箱箱体远离曝气泵一侧的下方安装有水泵二；
所述MBR处理箱箱体一侧的下方安装有水泵三，所述MBR处理箱内部固定有多个生物膜，所述MBR处理箱的下方安装有污泥泵；所述水生植物箱箱体一侧的下方固定有出水管，且出水管上安装有控制阀；所述水生植物箱内部固定有多个培养板，多个所述培养板上均种植有净化植物；所述水生植物箱内壁一侧的上方安装有水质检测器，所述水生植物箱的顶部开设有通光口。
作为本实用新型进一步的方案：所述曝气反应箱箱体一侧的下方固定有曝气箱进水管，所述曝气箱进水管与水泵一的出水管固定连接。
作为本实用新型再进一步的方案：所述曝气管插入曝气反应箱内部，且曝气管管体上开设有若干孔洞；所述输料管插入曝气反应箱内部，且输料管管体上开设有若干孔洞。
作为本实用新型再进一步的方案：所述过滤箱顶部的中间位置设置有开口，且开口内固定有密封盖一。
作为本实用新型再进一步的方案：所述药剂箱顶部的中间位置设置有开口，且开口内固定有密封盖二。
作为本实用新型再进一步的方案：所述MBR处理箱箱体一侧的下方固定有MBR箱进水管，所述MBR箱进水管与水泵二的出水管固定连接。
作为本实用新型再进一步的方案：所述水生植物箱箱体一侧的下方固定有植物箱进水管，所述植物箱进水管与水泵三的出水管固定连接。
相较于现有技术，本实用新型的有益效果如下：
1、将黑臭河水由过滤箱进水管接入过滤箱中，通过格栅拦截污水中的杂物，便于后续污水处理，避免管道堵塞；
2、启动曝气泵，通过曝气管对污水曝气，使沉积在污水底部的污泥扬起，同时启动抽泵，将药剂箱中的药剂通过输料管送入曝气反应箱中，混合污水与药剂，对污水消毒除臭；通过曝气泵与抽泵配合使用，能够轻松混合污水与药剂，混合效果好、除臭效果强；
3、通过生物膜与活性污泥的共同作用净化处理污水，净化后的污水再通过水生植物箱中的净化植物的光合作用净化污水，净化除臭程度高、效果好。
（发明人：仇静）
