申请日2019.11.29
公开（公告）日2021.02.12
IPC分类号C02F1/78; C02F101/30
摘要
本实用新型公开了一种催化臭氧氧化一体化废水处理装置,包括：反应罐，反应罐具有进水口和位于进水口一侧的出水口，且出水口的高度高于进水口的高度；反应罐内部设有用于使进水口处的水按序流向出水口的隔断；所述隔断设有多个，且隔断由进水口向出水口方向间距布置以在任意相邻的两个隔断之间形成供水流流过的反应区，每个反应区内部均分别安装有催化床。本实用新型通过将反应罐分隔成多个反应区，以使污水由进水口进入反应罐后依次经过各反应室后才能从出水口排出，从而可有有效增大污水在反应罐内的停留时间，提高处理效率。
权利要求书

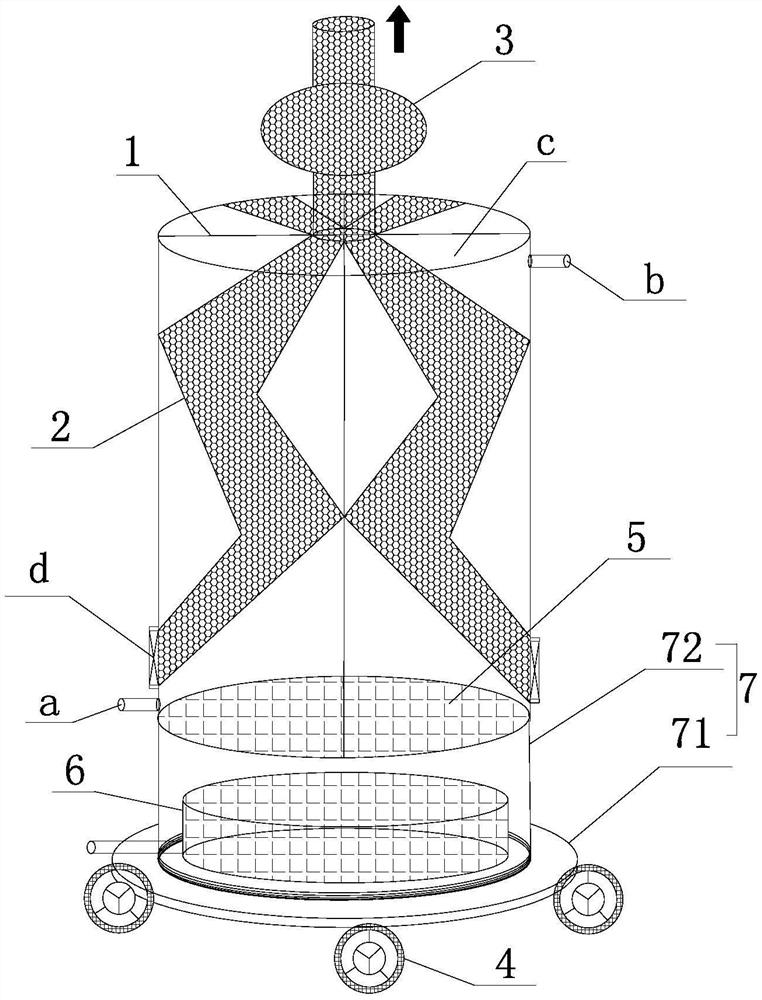

1.一种催化臭氧氧化一体化废水处理装置，其特征在于，包括：反应罐(7)，所述反应罐(7)内部设有多个按序排布并通过溢流方式相互导通的反应区(c)，每个反应区(c)内部均分别安装有催化床(2)，且排在首位的反应区(c)具有进水口(a)，排在末尾的反应区(c)具有出水口(b)；
反应罐(7)具有进水口(a)和出水口(b)，且出水口(b)的高度高于进水口(a)的高度；反应罐(7)内部设有用于使进水口(a)处的水按序流向出水口(b)的隔断(1)；所述隔断(1)设有多个，且隔断(1)由进水口(a)向出水口(b)方向间距布置以在任意相邻的两个隔断(1)之间形成供水流流过的反应区(c)。
2.根据权利要求1所述的催化臭氧氧化一体化废水处理装置，其特征在于，催化床(2)由微孔材料制作而成，催化床(2)内部设有沿反应罐(7)的高度方向蛇形布置的催化剂存储通道。
3.根据权利要求2所述的催化臭氧氧化一体化废水处理装置，其特征在于，反应罐(7)的顶部设有与催化剂存储通道顶端连通的投料口，其侧壁设有与催化剂存储通道底端连通的排料口(d)。
4.根据权利要求3所述的催化臭氧氧化一体化废水处理装置，其特征在于，反应罐(7)的顶部设有用于盛放催发剂的存储塔(3)，且该存储塔(3)分别与个催化床(2)的投料口连通。
5.根据权利要求4所述的催化臭氧氧化一体化废水处理装置，其特征在于，存储塔(3)的顶部开设了排气口。
6.根据权利要求1所述的催化臭氧氧化一体化废水处理装置，其特征在于，反应罐(7)的底部安装有滚轮(4)。
7.根据权利要求1所述的催化臭氧氧化一体化废水处理装置，其特征在于，反应罐(7)内设有用于将其内腔分割成上下腔室的布气板(5)和位于布气板(5)下方的曝气盘(6)；进水口(a)、出水口(b)、以及催化床(2)均位于布气板(5)的上方。
8.根据权利要求1-7中任一项所述的催化臭氧氧化一体化废水处理装置，其特征在于，反应罐(7)包括底座(71)和罐体(72)，所述罐体(72)通过螺纹装配的方式固定在底座(71)上并与底座(71)配合以在二者之间形成腔室。
9.根据权利要求1-7中任一项所述的催化臭氧氧化一体化废水处理装置，其特征在于，反应罐(7)内部设有多个隔断(1)，各隔断(1)相互配合以将反应罐(7)内部分隔成多个区域以形成反应区(c)。
10.根据权利要求9所述的催化臭氧氧化一体化废水处理装置，其特征在于，反应罐(7)的内腔为柱形腔，隔断(1)设有四个，四个隔断(1)呈十字布置以将反应罐(7)的内腔分隔成四个绕其中心线周向环布四个反应区(c)；所述进水口(a)和出水口(b)分别布置相邻两个反应区(c)的侧壁上，且位于进水口(a)所在反应区(c)与出水口(b)所在反应区(c)之间的隔断(1)高度高于其他各隔断(1)的高度。
说明书
一种催化臭氧氧化一体化废水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种催化臭氧氧化一体化废水处理装置。
背景技术
随着工业的快速发展，在经济增长的同时也产生大量的废水，特别是有毒有害的难降解有机废水，直排对地表水污染巨大。常规的生物法等水处理工艺无法将其降解达到相应的排放标准，因此考虑高级氧化技术降解这类有毒有害难降解有机物，降低其毒性，提高其可生化性。
实用新型内容
为解决背景技术中存在的技术问题，本实用新型提出一种催化臭氧氧化一体化废水处理装置。
本实用新型提出的一种催化臭氧氧化一体化废水处理装置，包括：反应罐，所述反应罐内部设有多个按序排布并通过溢流方式相互导通的反应区，每个反应区内部均分别安装有催化床，且排在首位的反应区具有进水口，排在末尾的反应区具有出水口。
优选地，催化床由微孔材料制作而成，催化床内部设有沿反应罐的高度方向蛇形布置的催化剂存储通道。
优选地，反应罐的顶部设有与催化剂存储通道顶端连通的投料口，其侧壁设有与催化剂存储通道底端连通的排料口。
优选地，反应罐的顶部设有用于盛放催发剂的存储塔，且该存储塔分别与个催化床的投料口连通。
优选地，存储塔的顶部开设了排气口。
优选地，反应罐的底部安装有滚轮。
优选地，反应罐内设有用于将其内腔分割成上下腔室的布气板和位于布气板下方的曝气盘；进水口、出水口、以及催化床均位于布气板的上方，且出水口的高度高于进水口的高度。
优选地，反应罐包括底座和罐体，所述罐体通过螺纹装配的方式固定在底座上并与底座配合以在二者之间形成腔室。
优选地，反应罐内部设有多个隔断，各隔断相互配合以将反应罐内部分隔成多个区域以形成反应区。
优选地，反应罐的内腔为柱形腔，隔断设有四个，四个隔断呈十字布置以将反应罐的内腔分隔成四个绕其中心线周向环布四个反应区；所述进水口和出水口分别布置相邻两个反应区的侧壁上，且位于进水口所在反应区与出水口所在反应区之间的隔断高度高于其他各隔断的高度。
本实用新型中，通过将反应罐设置成多个反应区，将进水口设置在排在首位的反应区，将出水口设置在排在末尾的反应区，以使污水由进水口进入反应罐后依次经过各反应室后才能从出水口排出，从而可有有效增大污水在反应罐内的停留时间，提高处理效率。
（发明人：占小翠;苏传好;詹玮;朱国婷;周银双）
