申请日2020.04.26
公开（公告）日2021.02.19
IPC分类号E03C1/12; E03C1/122; E03C1/14; E03C1/23
摘要
本实用新型属于污水处理技术领域，具体为一种建筑室内轻污水收集装置。本实用新型是从源头上收集水质较好的轻污水；其结构包括用水点监控模块、两个电动下水器、压力感应器、控制面板、贮水箱、双下水孔洗涤盆、带存水弯的可伸缩管等，其中：水点监控模块安装在给水管上；两个电动下水器安装在双下水孔洗涤盆底部；控制面板设有下水器控制器、延时设置按钮、液位显示器、手动清浊切换按钮及开关。本装置有两种运行模式：排放重污水模式和收集轻污水模式；对于收集到的轻污水进行后继处理，可大大降低处理成本，提高水资源利用率。
权利要求书
1.一种建筑室内轻污水收集装置，其特征在于，包括用水点监控模块、电动下水器、压力感应器、控制面板、贮水箱、双下水孔洗手盆、带存水弯的可伸缩管，控制线及状态显示线；其中：
所述水点监控模块安装在给水管上；
所述电动下水器共两个，安装在双下水孔洗涤盆底部，其中，第一电动下水器通过带存水弯的可伸缩管与贮水箱连接，第二电动下水器通过管道与排水系统连接；
所述压力感应器设置在洗涤盆台面上或墙面上设置洗涤剂的区域，用于感应洗涤剂瓶受到的压力；
所述控制面板上，设有下水器控制器、延时设置按钮、液位显示器、第一手动清浊切换按钮、第二手动清浊切换按钮及系统开关；
所述贮水箱，用于存储轻污水，带液位计，并有连接后续轻污水收集、处理系统的管道；
所述控制线及状态显示线连接控制面板与用水点监控模块、第一电动下水器、第二电动下水器、贮水箱、压力感应器。
说明书
一种建筑室内轻污水收集装置
技术领域
本实用新型属于污水处理技术领域，具体涉及建筑室内轻污水收集装置。
背景技术
建筑室内污水一般分为黑水和灰水，黑水主要包括冲厕排水和厨房洗碗排水，这类污水因污染严重，处理成本高而不再进行回收利用；灰水主要包括建筑室内用水中除黑水外的其他污水，如淋雨排水、洗手池排水、洗衣排水等，这类污水可回收经处理为中水进行利用，然而，灰水中，仍有精细分类的可能，如果能收集只含有少量杂质及洗涤剂的原水（轻污水），尤其是不含有大量洗涤剂的灰水排水，将大大降低回收处理成本。
现有排水系统收集的排水水质均比较差，即便是优质杂排水，除冷却排水、泳池排水外，包括沐浴排水、盥洗排水、洗衣排水、厨房排水等在内的排水均含有一定的杂质及洗涤剂，在收集后需要经过一定的处理再回用。当回用用途对水质要求较高时，仍需要较高的处理费用。
发明内容
本实用新型的目的在于提供一种针对建筑室内轻污水的收集装置，以降低回用水处理成本。

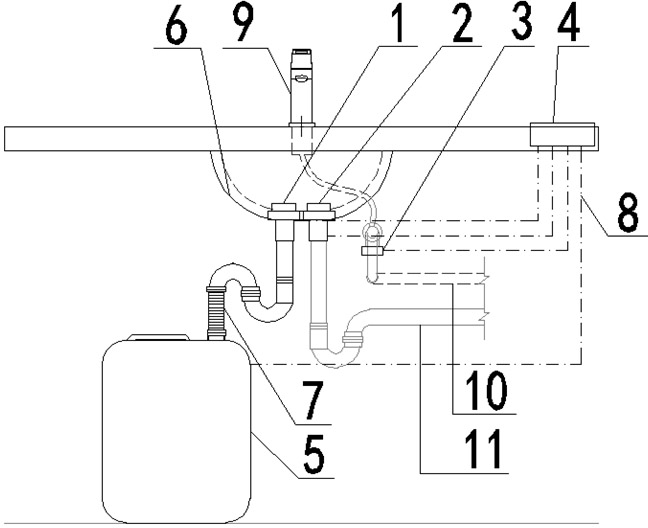

本实用新型设计的针对建筑室内轻污水的收集装置，是依据用水情况，从源头上收集水质较好的轻污水；装置结构包括用水点监控模块、电动下水器、压力感应器、控制面板、贮水箱（包括其他形式收集系统）、双下水孔洗手盆、带存水弯的可伸缩管，控制线及状态显示线，参见图1和图2所示；其中：
所述水点监控模块安装在给水管上；
所述电动下水器共两个，安装在双下水孔洗涤盆底部，其中，第一电动下水器通过带存水弯的可伸缩管与贮水箱（或其他形式收集系统）连接，第二电动下水器通过管道与常规排水系统连接；当第二电动下水器开启，第一电动下水器关闭时，装置进入排放重污水模式；当第一电动下水器开启，第二电动下水器关闭时，装置进入收集轻污水模式；
所述压力感应器设置在洗涤盆台面上或墙面上设置洗涤剂的区域，用于感应洗涤剂瓶受到的压力；
所述控制面板上，设有下水器控制器、延时设置按钮、液位显示器、第一手动清浊切换按钮、第二手动清浊切换按钮及系统开关；
所述贮水箱（包括其他形式收集系统），用于存储轻污水，带液位计，并有连接后续轻污水收集、处理系统的管道；
所述控制线及状态显示线连接控制面板与用水点监控模块、第一电动下水器、第二电动下水器、贮水箱、压力感应器。
本实用新型使用时，开关开启后，分为两种运行模式：
（一）排放重污水模式（模式1）：第二电动下水器开启，第一电动下水器关闭；重污水进入通常排水系统；
（二）收集轻污水模式（模式2）：第一电动下水器开启，第二电动下水器关闭；轻污水进入贮水箱，通过管道进入轻污水收集、处理系统。
本实用新型使用时控制及运行模式转换情况如下：
1、待机状态为模式1；
2、待机状态下，当用水点监控模块监测用水点如水龙头开始放水后，切换为模式2；
3、当按下洗涤剂出液按钮或拿起洗涤剂（压力感应器感受到压力变化）若干秒后，切换为模式1，并通过控制面板上的延时设置按钮来适应不同使用人群的使用习惯；
4、无任何信号反馈 2min后，切换回待机状态（模式1）；
5、轻污水收集管连接贮水箱，当贮水箱满时，液位显示器提示并闪烁报警，同时将系统切换为模式1，并锁定，直至贮水箱水量下降后，解除锁定；
6、非锁定状态时，通过控制面板上的清浊切换按钮可手动切换模式1或模式2。
本实用新型将排放重污水模式设置为待机状态，以防重污水被直接倾倒入轻污水收集系统；通过切换运行模式，可以有效的收集洗手过程中湿润双手、开始冲洗泡沫前以及冲洗掉大部分洗涤剂后的水质比较好的洗涤废水。
与现有技术相比，本实用新型设计的优点
本实用新型设计采用源头分离，用作相同的回用目的时，相同的处理水量下，因污染物总量降低，可减少药剂的使用量，尤其当后续处理工艺为膜过滤时，可降低膜的更换频率，从而极大的降低处理费用。同时，可回收因热水系统设置不合理（使用时需要先放掉大量的冷水，才能放出热水）而浪费的清水；可回收因个人洗涤习惯的差异而浪费的清水；尤其适用于医疗建筑等需要频繁清洗双手的建筑。
（发明人：王海楠;金炎;段梦）
