申请日2020.08.21
公开（公告）日2021.02.19
IPC分类号C02F9/14
摘要
本实用新型涉及污泥干化冷凝水处理系统，包括冷凝水预处理系统、生化处理系统和膜处理系统三部分；冷凝水预处理系统包括废水调节池、管壳式换热器和气浮装置；生化处理系统包括一体化A2O设备和ABFT设备；膜处理系统包括组合式MBR设备；废水调节池的出水端通过废水泵连接至管壳式换热器的进水端，管壳式换热器的出水端连接至气浮装置的进水端，气浮装置的出水端连接至一体化A2O设备的输入端，一体化A2O设备的出水端连接至ABFT设备的输入端，ABFT设备的出水端连接至MBR池的输入端，MBR池内设有MBR膜组件。本实用新型的有益效果是：本系统主要池体采用地下式钢砼结构，主要设备采用一体化钢制设备，可以布置在混凝土池顶，提高了空间利用率。
权利要求书

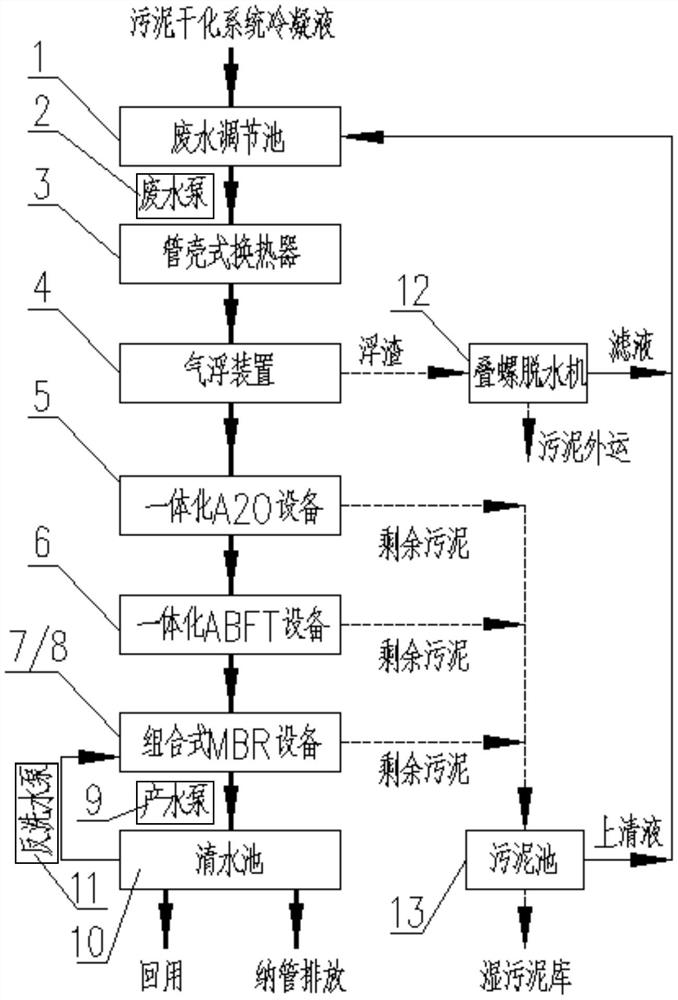

1.一种污泥干化冷凝水处理系统，其特征在于：包括冷凝水预处理系统、生化处理系统和膜处理系统三部分；冷凝水预处理系统包括废水调节池(1)、管壳式换热器(3)和气浮装置(4)；生化处理系统包括一体化A2O设备(5)和ABFT设备(6)；膜处理系统包括组合式MBR设备；废水调节池(1)的出水端通过废水泵(2)连接至管壳式换热器(3)的进水端，管壳式换热器(3)的出水端连接至气浮装置(4)的进水端，气浮装置(4)的出水端连接至一体化A2O设备(5)的输入端，一体化A2O设备(5)的出水端连接至ABFT设备(6)的输入端，ABFT设备(6)的出水端连接至MBR池(7)的输入端，MBR池(7)内设有MBR组件(8)，MBR组件(8)的输出端通过产水泵(9)连接至清水箱(10)的输入端；清水箱(10)的输出端分为三路：一路通过反洗水泵(11)连接至MBR组件(8)，一路接至回用管路，一路接至市政污水管网；气浮装置(4)的浮渣输出端连接至叠螺脱水机(12)的输入端，叠螺脱水机(12)的上清液输出端连接至废水调节池(1)；一体化A2O设备(5)、ABFT设备(6)和MBR池(7)的剩余污泥输出端连接至污泥池(13)的输入端，污泥池(13)的污泥输出端连接至湿污泥库，污泥池(13)的上清液输出端连接至废水调节池(1)。
2.根据权利要求1所述的污泥干化冷凝水处理系统，其特征在于：所述废水调节池(1)、MBR池(7)和污泥池(13)均采用地下式钢砼结构，并采用全封闭结构，池顶设有混凝土盖板并安装有臭气收集系统；池顶还设有混凝土框架设备间，混凝土框架设备间内布置加药装置和电气设备；废水调节池(1)底部设置管式曝气器。
3.根据权利要求1所述的污泥干化冷凝水处理系统，其特征在于：所述管壳式换热器(3)、气浮装置(4)、一体化A2O设备(5)、ABFT设备(6)均采用封闭式结构。
4.根据权利要求1所述的污泥干化冷凝水处理系统，其特征在于：管壳式换热器(3)、气浮装置(4)、一体化A2O设备(5)、ABFT设备(6)与MBR池(7)之间设置有进出口高差。
5.根据权利要求1所述的污泥干化冷凝水处理系统，其特征在于：所述MBR组件(8)采用陶瓷平板MBR组件；MBR框架浸没在MBR池(7)中，其底部设置曝气管道。
6.根据权利要求1所述的污泥干化冷凝水处理系统，其特征在于：整个系统设置PLC。
说明书
污泥干化冷凝水处理系统
技术领域
本实用新型涉及一种污泥干化冷凝水处理系统，属于废水处理技术领域。
背景技术
随着我国生态文明建设的推进，废污水处理行业发展迅速，随之而来的污泥产量也日益增多。水处理污泥通常含有重金属和病原微生物等有害物质，原有的污泥卫生填埋已经无法满足现有处理要求，污泥干化焚烧成为当下污泥处理的主流方向。
水处理污泥热值较高，通过蒸汽间接传热使污泥中的水分蒸发，可以大幅度减少污泥体积。但污泥干化过程会产生大量的冷凝废水，通过干化机尾气带出，部分含油污泥会导致冷凝水呈现为白色浑浊液体，主要污染物为COD、BOD、NH3-N、SS等，且冷凝器的排放温度依然较高，必须进行有效系统处理才能达到排放要求。
实用新型内容
本实用新型的目的是针对污泥干化冷凝水处理需求，提供一种可靠的污泥干化冷凝水处理系统，解决传统技术在污泥干化废水处理方面的固有不足，实现冷凝废水的达标处理。
这种污泥干化冷凝水处理系统，包括冷凝水预处理系统、生化处理系统和膜处理系统三部分；冷凝水预处理系统包括废水调节池、管壳式换热器和气浮装置；生化处理系统包括一体化A2O设备和ABFT设备；膜处理系统包括组合式MBR设备；废水调节池的出水端通过废水泵连接至管壳式换热器的进水端，管壳式换热器的出水端连接至气浮装置的进水端，气浮装置的出水端连接至一体化A2O设备的输入端，一体化A2O设备的出水端连接至ABFT设备的输入端，ABFT设备的出水端连接至MBR池的输入端，MBR池内设有MBR组件，MBR组件的输出端通过产水泵连接至清水箱的输入端；清水箱的输出端分为三路：一路通过反洗水泵连接至 MBR组件，一路接至回用管路，一路接至附近的市政污水管网；气浮装置的浮渣输出端连接至叠螺脱水机的输入端，叠螺脱水机的上清液输出端连接至废水调节池，叠螺脱水机的气浮污泥外运处置；一体化A2O设备、ABFT设备和MBR池的剩余污泥输出端连接至污泥池的输入端，污泥池的污泥输出端连接至湿污泥库重新进入干化系统，污泥池的上清液输出端连接至废水调节池。
作为优选：所述废水调节池、MBR池和污泥池均采用地下式钢砼结构，并采用全封闭结构，池顶设有混凝土盖板并安装有臭气收集系统；池顶还设有混凝土框架设备间，混凝土框架设备间内布置加药装置和电气设备；废水调节池底部设置管式曝气器。
作为优选：所述管壳式换热器、气浮装置、一体化A2O设备、ABFT设备均采用封闭式结构。
作为优选：管壳式换热器、气浮装置、一体化A2O设备、ABFT设备与MBR池之间设置有进出口高差。
作为优选：所述MBR组件采用陶瓷平板MBR组件；MBR框架浸没在MBR池中，其底部设置曝气管道。
作为优选：整个系统设置PLC，实现全自动运行和控制。
本实用新型的有益效果是：
(1)本系统主要池体采用地下式钢砼结构，主要设备采用一体化钢制设备，可以布置在混凝土池顶，提高了空间利用率。
(2)本系统主工艺设备全部利用设备本身高差，实现各工艺段的液位差，废水自流进入下一级处理设备，有效降低运行能耗。
(3)本系统的核心工艺为气浮+A2O+ABFT，可针对污泥干化冷凝水的水质特性，有效去除各类污染物，实现出水水质的达标排放。
(4)本系统产生的污泥，经存储收集后，可返回湿污泥库，与外来污泥混合后，再进入干化机进行处理，实现废弃物的再循环。
（发明人：赵国萍;饶研子;韩丹;刘璐;曹剑锋;葛春亮;曾宪灿）
