申请日 20200428
公开（公告）日 20210202
IPC分类号 B01D24/00; C02F1/28
摘要：

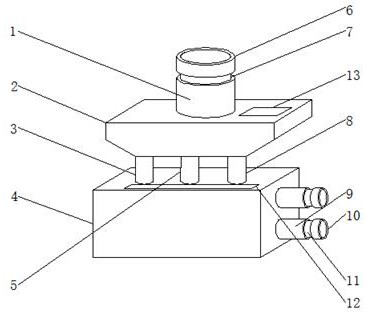

本实用新型公开了一种含有活性炭的污水处理设备，包括污水处理装置外壳，所述污水处理装置外壳的一侧外表面设置有出水口，所述出水口的一侧外表面设置有二号卡套，所述二号卡套的一侧外表面设置有二号活性炭滤芯盖，所述污水处理装置外壳的上端中部外表面设置有二号出水导管，所述二号出水导管的一侧外表面设置有一号出水导管，所述二号出水导管的另一侧外表面设置有三号出水导管，所述二号出水导管的前端外表面设置有检修口。本实用新型所述的一种含有活性炭的污水处理设备，通过设置的一号出水导管、二号出水导管与三号出水导管，使污水处理装置的处理效果大大提高，使用途更广泛，带来更好的使用前景。
权利要求书
1.一种含有活性炭的污水处理设备，包括污水处理装置外壳（4），其特征在于：所述污水处理装置外壳（4）的一侧外表面设置有出水口（9），所述出水口（9）的一侧外表面设置有二号卡套（11），所述二号卡套（11）的一侧外表面设置有二号活性炭滤芯盖（10），所述污水处理装置外壳（4）的上端中部外表面设置有二号出水导管（5），所述二号出水导管（5）的一侧外表面设置有一号出水导管（3），所述二号出水导管（5）的另一侧外表面设置有三号出水导管（8），所述二号出水导管（5）的前端外表面设置有检修口（12），所述二号出水导管（5）的上端外表面设置有污水槽（2），所述污水槽（2）的上端外表面设置有进水管（1）与观察口（13），所述进水管（1）位于观察口（13）的一侧，所述进水管（1）的上端外表面设置有一号卡套（7），所述一号卡套（7）的上端外表面设置有一号活性炭滤芯盖（6）。
2.根据权利要求1所述的一种含有活性炭的污水处理设备，其特征在于：所述进水管（1）的上端内表面通过一号卡套（7）与一号活性炭滤芯盖（6）的外表面为固定连接，所述出水口（9）的一侧外表面通过二号卡套（11）与二号活性炭滤芯盖（10）的一侧外表面为固定连接。
3.根据权利要求1所述的一种含有活性炭的污水处理设备，其特征在于：所述污水处理装置外壳（4）的上端外表面通过一号出水导管（3）与污水槽（2）的下端外表面为固定连接，所述污水处理装置外壳（4）的上端外表面通过二号出水导管（5）与污水槽（2）的下端外表面为固定连接，所述污水处理装置外壳（4）的上端外表面通过三号出水导管（8）与污水槽（2）的下端外表面为固定连接。
4.根据权利要求1所述的一种含有活性炭的污水处理设备，其特征在于：所述进水管（1）与污水槽（2）为固定连接，所述观察口（13）与污水槽（2）为固定连接。
5.根据权利要求1所述的一种含有活性炭的污水处理设备，其特征在于：所述出水口（9）的数量为两组，所述二号活性炭滤芯盖（10）的数量为两组，所述二号卡套（11）的数量为两组。
6.根据权利要求1所述的一种含有活性炭的污水处理设备，其特征在于：所述检修口（12）与污水处理装置外壳（4）之间设置有槽孔，所述检修口（12）的外表面通过槽孔与污水处理装置外壳（4）的上端外表面为固定连接。
说明书
一种含有活性炭的污水处理设备
技术领域
本实用新型涉及污水处理设备领域，特别涉及一种含有活性炭的污水处理设备。
背景技术
活性炭的污水处理设备：是指污水处理设备是将污水进行规划达国家标准再排放，它的结构简单，先操作较麻烦，但随着科技技术的进步，人们对活性炭的污水处理设备的功能要求也越来越高。
现有的一种含有活性炭的污水处理设备在使用时存在一定的弊端，首先，现有的一种含有活性炭的污水处理设备，污水处理效果较慢，为此，我们提出一种含有活性炭的污水处理设备。
实用新型内容
本实用新型的主要目的在于提供一种含有活性炭的污水处理设备，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种含有活性炭的污水处理设备，包括污水处理装置外壳，所述污水处理装置外壳的一侧外表面设置有出水口，所述出水口的一侧外表面设置有二号卡套，所述二号卡套的一侧外表面设置有二号活性炭滤芯盖，所述污水处理装置外壳的上端中部外表面设置有二号出水导管，所述二号出水导管的一侧外表面设置有一号出水导管，所述二号出水导管的另一侧外表面设置有三号出水导管，所述二号出水导管的前端外表面设置有检修口，所述二号出水导管的上端外表面设置有污水槽，所述污水槽的上端外表面设置有进水管与观察口，所述进水管位于观察口的一侧，所述进水管的上端外表面设置有一号卡套，所述一号卡套的上端外表面设置有一号活性炭滤芯盖。
优选的，所述进水管的上端内表面通过一号卡套与一号活性炭滤芯盖的外表面为固定连接，所述出水口的一侧外表面通过二号卡套与二号活性炭滤芯盖的一侧外表面为固定连接。
优选的，所述污水处理装置外壳的上端外表面通过一号出水导管与污水槽的下端外表面为固定连接，所述污水处理装置外壳的上端外表面通过二号出水导管与污水槽的下端外表面为固定连接，所述污水处理装置外壳的上端外表面通过三号出水导管与污水槽的下端外表面为固定连接。
优选的，所述进水管与污水槽为固定连接，所述观察口与污水槽为固定连接。
优选的，所述出水口的数量为两组，所述二号活性炭滤芯盖的数量为两组，所述二号卡套的数量为两组。
优选的，所述检修口与污水处理装置外壳之间设置有槽孔，所述检修口的外表面通过槽孔与污水处理装置外壳的上端外表面为固定连接。
与现有技术相比，本实用新型具有如下有益效果：该一种含有活性炭的污水处理设备，通过设置的一号出水导管、二号出水导管与三号出水导管，使用时，先将污水处理装置与废水口连接，再将进水管、一号卡套与一号活性炭滤芯盖进行组合安装，再将出水口、二号活性炭滤芯盖与二号卡套组合安装，然后开始操作，会使污水从污水槽通过一号出水导管、二号出水导管与三号出水导管流入污水处理装置外壳的内部，再通过出水口排出，整个一种含有活性炭的污水处理设备结构简单，操作方便，使用的效果相对于传统方式更好。 （发明人：刘福彬）
