申请日 20200831
公开（公告）日 20210202
IPC分类号 C02F9/14
摘要

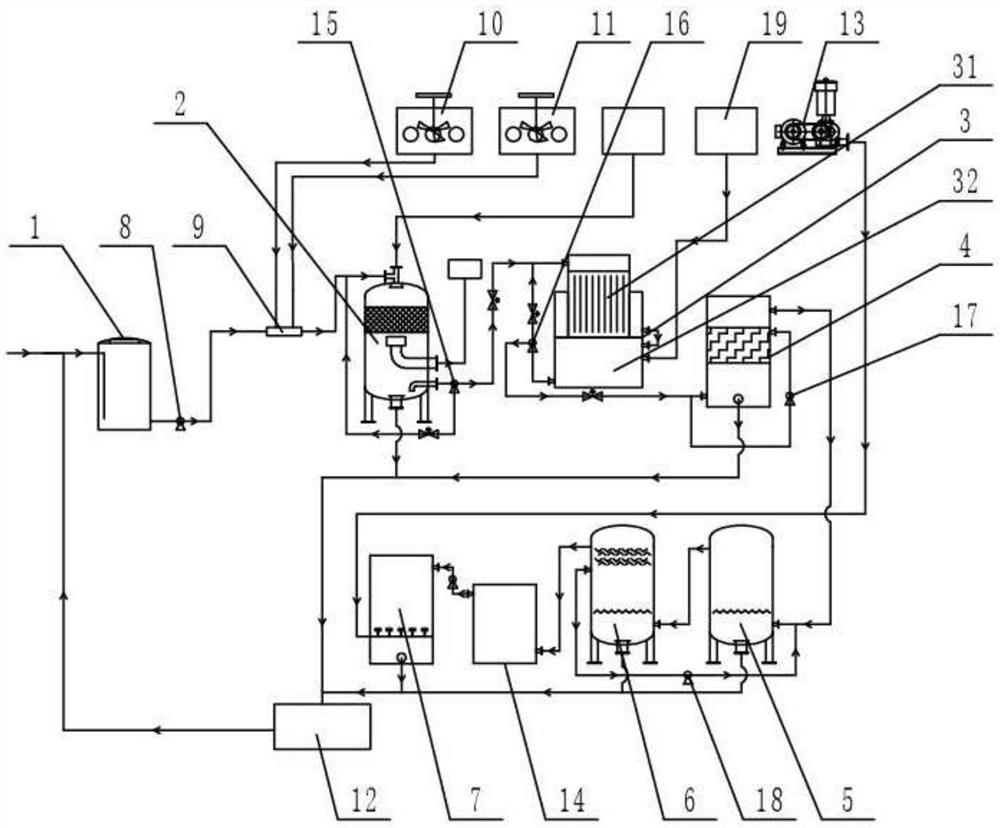

本实用新型涉及一种用于餐厨污水的水处理系统，包括依次连接的储罐、超微气泡浮选设备、电解和PH调节组合池、水解酸化池、厌氧反应器的组合单元和SBR反应池，所述储罐至超微气泡浮选设备之间的管路上设置有提升泵和管道混合器，所述管道混合器与加药装置相连接，所述电解和PH调节组合池包括电解池和PH调节池，超微气泡浮选设备通过管路与电解池相连接，电解池与PH调节池相连接，PH调节池与外部的PH调节剂盒相连接，还包括污泥池，所述超微气泡浮选设备、电解和PH调节组合池、水解酸化池、厌氧反应器的组合单元和SBR反应池均与污泥池相连接，SBR反应池与外部的风机相连接。其能有效的去除餐厨污水中的有害物质，使餐厨污水最终达到排放标准。
权利要求书
1.用于餐厨污水的水处理系统，其特征在于：包括依次连接的储罐、超微气泡浮选设备、电解和PH调节组合池、水解酸化池、厌氧反应器的组合单元和SBR反应池，所述储罐至超微气泡浮选设备之间的管路上设置有提升泵和管道混合器，所述管道混合器与加药装置相连接，所述电解和PH调节组合池包括电解池和PH调节池，超微气泡浮选设备通过管路与电解池相连接，电解池与PH调节池相连接，PH调节池与外部的PH调节剂盒相连接，还包括污泥池，所述超微气泡浮选设备、电解和PH调节组合池、水解酸化池、厌氧反应器的组合单元和SBR反应池均与污泥池相连接，SBR反应池与外部的风机相连接。
2.如权利要求1所述的用于餐厨污水的水处理系统，其特征在于：所述加药装置包括PAC加药装置和PAM加药装置。
3.如权利要求1所述的用于餐厨污水的水处理系统，其特征在于：所述超微气泡浮选设备与电解池之间的管路上设置有第一回流泵，第一回流泵的回流管路连接至超微气泡浮选设备的进料口。
4.如权利要求1所述的用于餐厨污水的水处理系统，其特征在于：所述PH调节池与水解酸化池之间的管路上设置有第二回流泵，第二回流泵的回流管路连接至电解池的进料口。
5.如权利要求1所述的用于餐厨污水的水处理系统，其特征在于：所述水解酸化池中设置有回流管路，回流管路两端分别连接水解酸化池的回流口和进料口，回流管路上设置有第三回流泵。
6.如权利要求1所述的用于餐厨污水的水处理系统，其特征在于：所述厌氧反应器的组合单元包括第一多级上升流厌氧反应器和第二多级上升流厌氧反应器，第二多级上升流厌氧反应器上设置有回流口，回流口通过回流管路连接至第一多级上升流厌氧反应器的进料口，回流管路上设置有第四回流泵。
7.如权利要求1所述的用于餐厨污水的水处理系统，其特征在于：所述厌氧反应器的组合单元和SBR反应池之间设置有中间水箱。
说明书
用于餐厨污水的水处理系统
【技术领域】
本实用新型涉及餐厨垃圾的处理设备的技术领域，具体涉及一种用于餐厨污水的水处理系统。
【背景技术】
随着我国居民生活水平的逐步提高，餐桌上的浪费现象日趋严重，餐厨垃圾产生量迅速增加。餐厨垃圾是指居民日常生活及食品加工、饮食服务、单位供餐等活动中产生的垃圾，包括丢弃不用的菜叶、剩菜、剩饭、果皮、蛋壳、茶渣、骨头等，其主要来源为家庭厨房、餐厅、饭店、食堂、市场及其他与食品加工有关的行业。因为餐厨垃圾为固液混合物，所以处理时，应先将液态的餐厨废水与固态餐厨相分离，然后分别对固态物及液态废水进行处理。目前，国内外学者对餐厨垃圾的研究主要围绕固态餐厨垃圾的处理而展开，对液态餐厨污水的处理鲜有报导。
【实用新型内容】
为解决上述问题，本实用新型的目的在于提供一种能有效的去除餐厨污水中的有害物质，达到排放标准的用于餐厨污水的水处理系统。
为实现上述目的，本实用新型采取的技术方案为：用于餐厨污水的水处理系统，包括依次连接的储罐、超微气泡浮选设备、电解和PH调节组合池、水解酸化池、厌氧反应器的组合单元和SBR反应池，所述储罐至超微气泡浮选设备之间的管路上设置有提升泵和管道混合器，所述管道混合器与加药装置相连接，所述电解和PH调节组合池包括电解池和PH调节池，超微气泡浮选设备通过管路与电解池相连接，电解池与PH调节池相连接，PH调节池与外部的PH调节剂盒相连接，还包括污泥池，所述超微气泡浮选设备、电解和PH调节组合池、水解酸化池、厌氧反应器的组合单元和SBR反应池均与污泥池相连接，SBR反应池与外部的风机相连接。
本实用新型中的用于餐厨污水的水处理系统进一步设置为：所述加药装置包括PAC加药装置和PAM加药装置。
本实用新型中的用于餐厨污水的水处理系统进一步设置为：所述超微气泡浮选设备与电解池之间的管路上设置有第一回流泵，第一回流泵的回流管路连接至超微气泡浮选设备的进料口。
本实用新型中的用于餐厨污水的水处理系统进一步设置为：所述PH调节池与水解酸化池之间的管路上设置有第二回流泵，第二回流泵的回流管路连接至电解池的进料口。
本实用新型中的用于餐厨污水的水处理系统进一步设置为：所述水解酸化池中设置有回流管路，回流管路两端分别连接水解酸化池的回流口和进料口，回流管路上设置有第三回流泵。
本实用新型中的用于餐厨污水的水处理系统进一步设置为：所述厌氧反应器的组合单元包括第一多级上升流厌氧反应器和第二多级上升流厌氧反应器，第二多级上升流厌氧反应器上设置有回流口，回流口通过回流管路连接至第一多级上升流厌氧反应器的进料口，回流管路上设置有第四回流泵。
本实用新型中的用于餐厨污水的水处理系统进一步设置为：所述厌氧反应器的组合单元和SBR反应池之间设置有中间水箱。
与现有技术相比，本实用新型具有如下有益效果：
1、采用超微气泡浮选设备，外加PAC和PAM的前端处理方式，将悬浮于餐厨污水中的固体小颗粒进行有效分离。
2、采用电解分离+PH调节的组合单元，首先采用电解的机理，将餐厨污水中的有害物质转化为无害物质，再对其进行PH值的调节至中性，形成了后续厌氧反应时微生物适宜的生长环境。
3、采用水解酸化+两级厌氧反应器的组合单元，首先采用水解酸化，提高污水的可生化性，更利于进行厌氧反应，从而将废水中的有机物降解。
4、采用SBR反应池，实现最终的脱氮和除磷。
上述的用于餐厨污水的水处理系统，其依次经过固液分离、电解分离、PH调节、水解酸化、厌氧反应和SBR反应等多道工序，逐步对餐厨污水进行处理，能有效的去除餐厨污水中的有害物质，使餐厨污水最终达到排放标准。 （发明人：茅亚兵;杜忠成;罗荣林;刘濒忆 ）
