申请日 20201125
公开（公告）日 20210202
IPC分类号 B01D29/50; B01D29/64
摘要
本发明提供的一种污水过滤工艺，其需要配合一种污水治理过滤格栅板清理设备工作，该设备基座、过滤单元和刮除单元，所述基座上端均匀分布开设有过滤孔，过滤单元设置在过滤孔内，基座内部安装有刮除单元；本发明能够解决“一、传统的污水过滤格栅板大部分是通过焊接的方式做成有方格空格的过滤格栅板，因此无法有效地过滤掉污水中的脏污；二、现有的污水过滤格栅板栅板在使用时存在一定的弊端，由于过滤格栅板的整体结构固定，因此无法自动清除过滤所产生的脏污，从而需要人工对其进行二次清除，从而大大的增加了用人成本”等问题。
权利要求书
1.一种污水过滤工艺，其需要配合一种污水治理过滤格栅板清理设备工作，该设备包括基座（1）、过滤单元（2）和刮除单元（3），其特征在于：所述基座（1）上端均匀分布开设有过滤孔（11），过滤单元（2）设置在过滤孔（11）内，基座（1）内部安装有刮除单元（3），其中：
所述基座（1）上端外缘处从前到后均匀开设有联动槽（12），且右侧联动槽（12）中部下端开设有固定槽（13），沿左右相邻的过滤孔（11）之间开设有连接槽（14），沿前后相邻的过滤孔（11）之间开设有与联动槽（12）相配合的联动孔（15）；
所述过滤单元（2）包括推动气缸（21）、承托板（22）、连接板（23）、过滤网孔板（24）、支撑板（25）、辅助板（26）、支撑弹簧（27）和防堵塞组件（28），其中：所述推动气缸（21）设置在连接槽（14）下端内壁上，且推动气缸（21）伸缩杆末端连接有滑动设置在连接槽（14）内的承托板（22），且承托板（22）与过滤孔（11）内壁滑动连接，沿承托板（22）上端过滤孔（11）处左右对称设置有连接板（23），连接板（23）上端左右对称铰接有过滤网孔板（24），过滤网孔板（24）上端左侧铰接有支撑板（25），且沿过滤网孔板（24）外壁左侧前后对称设置有支撑板（25），过滤网孔板（24）上端右侧铰接有辅助板（26），且沿过滤网孔板（24）外壁右侧前后对称设置有辅助板（26），其中，支撑板（25）内部开设有支撑槽（251），辅助板（26）滑动设置在支撑槽（251）内，且辅助板（26）左端连接有支撑弹簧（27），支撑弹簧（27）末端连接在支撑槽（251）内壁上，连接板（23）之间设置有防堵塞组件（28）；
所述刮除单元（3）包括驱动电机（31）、传动锥齿轮（32）、传动轴（33）、执行锥齿轮（34）、执行辊（35）、传动带（36）、固定杆（37）和刮除板（38），其中：所述驱动电机（31）安装在固定槽（13）内，驱动电机（31）输出轴末端连接有传动锥齿轮（32），传动轴（33）滑动设置在联动槽（12）内，且传动轴（33）中部外壁通过凸缘结构套设有与传动锥齿轮（32）相啮合的执行锥齿轮（34），沿传动轴（33）外壁从前到后均匀套设有执行辊（35），且左右两端执行辊（35）通过传动带（36）相连接，传动带（36）上端从前到后均匀设置有与联动孔（15）滑动连接的固定杆（37），且固定杆（37）上端设置有刮除板（38）；
使用上述污水治理过滤格栅板清理设备对污水进行过滤的工艺包括如下步骤；
步骤一、准备作业，将污水治理过滤格栅板清理设备安装到用于对污水进行过滤的污水过滤池进水的位置处；
步骤二、过滤作业，将排放的污水从进水位置排放至污水过滤池，通过污水治理过滤格栅板清理设备上的过滤单元（2）对污水中的脏污杂质进行隔离滤除，通过刮除单元（3）对污水治理过滤格栅板清理设备上的脏污杂质清除掉。
2.根据权利要求1所述的.一种污水过滤工艺，其特征在于：所述防堵塞组件（28）包括挡板（281）、固定板（282）和疏通橡胶杆（283），其中：所述挡板（281）安装在连接板（23）内壁上，挡板（281）上端设置有固定板（282），沿固定板（282）外壁左右对称且均匀分布设置有疏通橡胶杆（283）。
3.根据权利要求1所述的.一种污水过滤工艺，其特征在于：所述承托板（22）上端左右对称开设有与过滤孔（11）相配合的过水孔（221）。
4.根据权利要求2所述的.一种污水过滤工艺，其特征在于：所述过滤网孔板（24）为从下向上逐渐向外侧倾斜的结构，且过滤网孔板（24）外壁开设有与固定板（282）相配合的排水孔（241）。
5.根据权利要求4所述的.一种污水过滤工艺，其特征在于：所述支撑板（25）上端均匀分布开设有用于辅助排水孔（241）过滤脏污的连接孔（252）。
6.根据权利要求1所述的.一种污水过滤工艺，其特征在于：所述连接槽（14）下端内壁为便于排出污水且由内向外高度逐渐减小的结构槽。
7.根据权利要求2所述的.一种污水过滤工艺，其特征在于：所述疏通橡胶杆（283）为从上到下长度逐渐减小的结构杆。
说明书
一种污水过滤工艺
技术领域
本发明涉及过滤格栅板清理技术领域，特别涉及一种污水过滤工艺。
背景技术
污水过滤格栅板，是指用于进行生活污水中杂质的过滤过程的一种过滤工具，在生活家居、工业废水处理领域中应用广泛，具有制作简单、使用方便、体积较小的特点，且过滤格栅板具有通风，采光，散热，防滑，防爆的优点；过滤格栅板一般采用碳钢制作，外表热镀锌，可以起到防止氧化的作用，也可以采用不锈钢制作；为了减少环境污染，因此需要使用过滤格栅板对污水中的脏污杂质颗粒进行过滤，从而对污水进行有效治理。
然而目前对过滤格栅板进行清理时存在以下难题：一、传统的污水过滤格栅板大部分是通过焊接的方式做成有方格空格的过滤格栅板，因此无法有效地过滤掉污水中的脏污杂质颗粒。
二、现有的污水过滤格栅板栅板在使用时存在一定的弊端，由于过滤格栅板的整体结构固定，因此无法自动清除过滤所产生的脏污杂质颗粒，从而需要人工对其进行二次清除，从而大大的增加了用人成本。
发明内容
一要解决的技术问题
本发明提供的一种污水过滤工艺，可以解决上述背景技术中指出的难题。
二技术方案
为达到以上目的，本发明采用以下技术方案，一种污水过滤工艺，其需要配合一种污水治理过滤格栅板清理设备工作，该设备包括基座、过滤单元和刮除单元，所述基座上端均匀分布开设有过滤孔，过滤单元设置在过滤孔内，基座内部安装有刮除单元，其中：

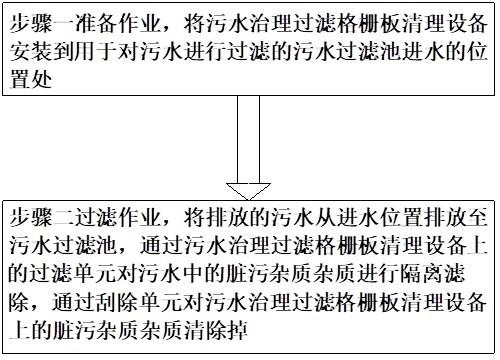

使用上述污水治理过滤格栅板清理设备对污水进行过滤的工艺包括如下步骤；
步骤一、准备作业，将污水治理过滤格栅板清理设备安装到用于对污水进行过滤的污水过滤池进水的位置处；
步骤二、过滤作业，将排放的污水从进水位置排放至污水过滤池，通过污水治理过滤格栅板清理设备上的过滤单元对污水中的脏污杂质杂质进行隔离滤除，通过刮除单元对污水治理过滤格栅板清理设备上的脏污杂质杂质清除掉。
所述基座上端外缘处从前到后均匀开设有联动槽，且右侧联动槽中部下端开设有固定槽，沿左右相邻的过滤孔之间开设有连接槽，沿前后相邻的过滤孔之间开设有与联动槽相配合的联动孔。
所述过滤单元包括推动气缸、承托板、连接板、过滤网孔板、支撑板、辅助板、支撑弹簧和防堵塞组件，其中：推动气缸设置在连接槽下端内壁上，且推动气缸伸缩杆末端连接有滑动设置在连接槽内的承托板，且承托板与过滤孔内壁滑动连接，沿承托板上端过滤孔处左右对称设置有连接板，连接板上端左右对称铰接有过滤网孔板，过滤网孔板上端左侧铰接有支撑板，且沿过滤网孔板外壁左侧前后对称设置有支撑板，过滤网孔板上端右侧铰接有辅助板，且沿过滤网孔板外壁右侧前后对称设置有辅助板，其中，支撑板内部开设有支撑槽，辅助板滑动设置在支撑槽内，且辅助板左端连接有支撑弹簧，支撑弹簧末端连接在支撑槽内壁上，连接板之间设置有防堵塞组件。
所述刮除单元包括驱动电机、传动锥齿轮、传动轴、执行锥齿轮、执行辊、传动带、固定杆和刮除板，其中：驱动电机安装在固定槽内，驱动电机输出轴末端连接有传动锥齿轮，传动轴滑动设置在联动槽内，且传动轴中部外壁通过凸缘结构套设有与传动锥齿轮相啮合的执行锥齿轮，沿传动轴外壁从前到后均匀套设有执行辊，且左右两端执行辊通过传动带相连接，传动带上端从前到后均匀设置有与联动孔滑动连接的固定杆，且固定杆上端设置有刮除板。
优选的，所述防堵塞组件包括挡板、固定板和疏通橡胶杆，其中：所述挡板安装在连接板内壁上，挡板上端设置有固定板，沿固定板外壁左右对称且均匀分布设置有疏通橡胶杆。
优选的，所述承托板上端左右对称开设有与过滤孔相配合的过水孔。
优选的，所述过滤网孔板为从下向上逐渐向外侧倾斜的结构板，且过滤网孔板外壁开设有与固定板相配合的排水孔。
优选的，所述支撑板上端均匀分布开设有用于辅助排水孔过滤脏污杂质颗粒的联动孔。
优选的，所述连接槽下端内壁为便于排出污水且由内向外高度逐渐减小的结构槽。
优选的，所述疏通橡胶杆为从上到下长度逐渐减小的结构杆。
三有益效果
1.本发明针对过滤格栅板的清理做了极大的改善，能够解决“一、传统的污水过滤格栅板大部分是通过焊接的方式做成有方格空格的的过滤格栅板，因此无法有效地过滤掉污水中的脏污杂质颗粒；二、现有的污水过滤格栅板栅板在使用时存在一定的弊端，由于过滤格栅板的整体结构固定，因此无法自动清除过滤所产生的脏污杂质颗粒，从而需要人工对其进行二次清除，从而大大的增加了用人成本”等问题。
2.本发明设置了过滤单元，能够配合基座对污水中残留的脏污杂质颗粒进行过滤，进而能够有效地将脏污杂质颗粒刮除在基座上端，以确保刮除单元能够将脏污杂质颗粒从基座上清除，从而增强了过滤效果。
3.本发明设置了刮除单元，能够配合过滤单元将基座上端的脏污杂质颗粒进行往复式刮除，从而能够达到自动清除脏污杂质颗粒的效果，且能够替代人工作业，从而降低了用人成本，且能够提高工作效率。
4.本发明设置了防堵塞组件，能够将残留在过滤单元上的脏污杂质颗粒向外侧顶出至基座上端，从而能够彻底清除过滤污水所产生的脏污杂质颗粒，有效地减少环境污染。 （发明人：孟强 ）
