申请日 20200114
公开（公告）日 20210129
IPC分类号 C02F3/02; C02F3/10; C02F9/14; C02F103/20
摘要
一种移动床生物膜反应器，包括池体，池体设有进水口和出水口；池体的拐角均为圆角形状；池体顶部及底部均设有使填料循环流动的曝气装置；出水口处设置有导流板；池体内部设有填料；基于移动床生物膜反应器的养殖废水净化系统，包括有固液分离装置、固体废弃物处理装置、厌氧处理装置、移动床生物膜反应器以及沉淀池；固液分离装置的出口端分别与固体废弃物处理装置、厌氧处理装置相连；厌氧处理装置的出口与移动床生物膜反应器的入口相连通；移动床生物膜反应器的出口与沉淀池相连通；减少了填料移动状态的不均衡，池内存在死区的现象，减少了填料移动的阻力，降低了能耗，可有效防止填料堵塞出水口。
权利要求书

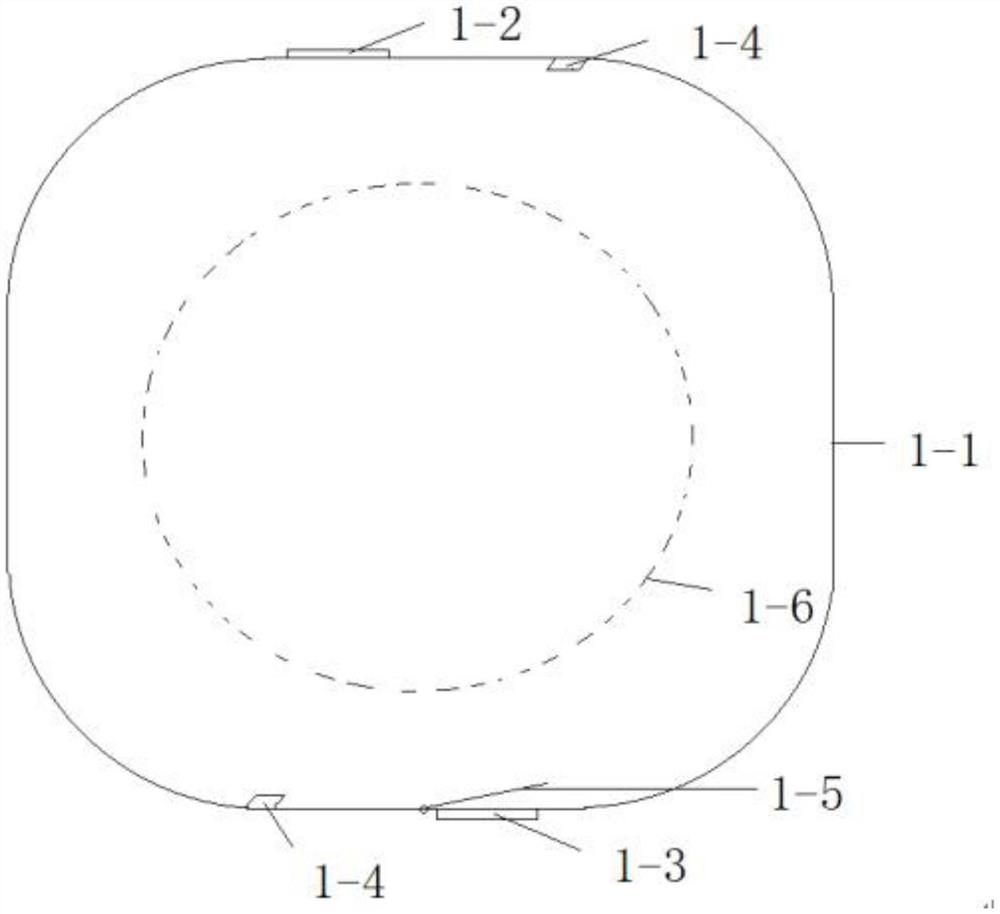

1.一种移动床生物膜反应器，其特征在于，包括池体(1-1)，池体(1-1)设有进水口(1-2)和出水口(1-3)；池体(1-1)的拐角均为圆角形状；池体(1-1)顶部及底部均设有使填料循环流动的曝气装置(1-4)；出水口(1-3)处设置有导流板(1-5)；池体(1-1)的内部填充有填料(1-6)。
2.根据权利要求1所述的一种移动床生物膜反应器，其特征在于，所述的填料(1-6)为球状，其外表面呈锯齿状。
3.根据权利要求1所述的一种移动床生物膜反应器，其特征在于，所述的导流板(1-5)为直线或折线形状。
4.根据权利要求1所述的一种移动床生物膜反应器，其特征在于，所述的导流板可绕轴旋转，在未排水时，所述导流板紧贴出水口，在排水时，导流板逆着循环流动方向绕轴旋转，呈一边开口状。
5.基于移动床生物膜反应器的养殖废水净化系统，其特征在于，包括有固液分离装置、固体废弃物处理装置、厌氧处理装置、移动床生物膜反应器以及沉淀池；固液分离装置的出口端分别与固体废弃物处理装置、厌氧处理装置相连；厌氧处理装置的出口与移动床生物膜反应器的入口相连通；移动床生物膜反应器的出口与沉淀池相连通。
6.根据权利要求5所述的基于移动床生物膜反应器的养殖废水净化系统，其特征在于，所述的固液分离装置为格栅结构。
说明书
一种移动床生物膜反应器及养殖废水净化系统
技术领域
本实用新型属于水生态修复技术领域，尤其涉及一种移动床生物膜反应器及养殖废水净化系统。
背景技术
水资源是人类赖以生存的基本条件，也是我国经济实现可持续发展的基本前提。我国水资源总量位居世界前列，但人均水资源量不到世界平均的1/4。水环境中氮、磷等营养元素过量会导致水体富营养化，使湖泊、小流域或地表水流域环境质量下降严重。
畜禽养殖污水属高浓度有机废水，COD、氨氮和磷的浓度均很高，处理难度大、成本高。猪场或养殖小区养殖废水中主要包含猪的粪尿污水、圈舍冲洗水等，废水中富含有碳、氮、磷和硫等构成的有机污染物，这些有机污染物是造成环境污染的主要因素，也是废水净化过程中需要脱除的关键元素。
移动床生物膜反应器作为处理废水的一种重要设备，在废水处理中应用越来越广泛。反应器中将比重接近水的悬浮填料直接投加到曝气中作为微生物的活性载体，在曝气池内的曝气和水流的提升作用下使得活性载体处于流化状态，当微生物附着在载体上，漂浮的载体在反应器内随着混合液的回旋翻转而自由移动，从而达到污水处理的目的。生物膜填料，也被称为生物膜载体，是不同种类微生物附着生长的场所，也是其降解各类污染物的所在，是移动床生物膜反应器的核心。填料性能的好坏，极大地影响了微生物挂膜的难易程度、反应器中生物量的多少以及最终污水处理的效果。另外，移动床生物膜反应器还存在以下问题：1)填料容易堵塞反应器出水口；2)填料在反应器内的移动状态不均衡，池内不同程度地存在死区；3)消耗能量高。
专利文献(CN107935171A)提供一种推流式移动床生物膜反应器，包括池体，所述池体上设有进水口和出水口，所述池体内两个相对的侧壁的上部和底部均设有用于填料拐角导向的导流结构，所述池体底部设有与导流结构配合使填料循环流动的曝气装置。其通过在池体内设置导流结构和曝气装置使得填料能够顺畅流动形成环流流场，不易堆积，避免池体的底部或侧壁形成死角，节约能耗，提高污水处理效果，同时实现氨氮的降解和有机物的去除。但是这种结构仍然存在填料容易堵塞反应器出水口的问题。
发明内容
为克服上述现有技术的不足，本实用新型的目的在于提供一种移动床生物膜反应器及基于所述移动床生物膜反应器的养殖废水净化系统，本实用新型移动床生物膜反应器池体的拐角均为圆角形状，有效减少了填料在反应器内的移动状态不均衡，池内存在死区的现象，也减少了填料在反应器内移动的阻力，降低了能耗，另外，本实用新型移动床生物膜反应器在出水口处设置导流板，可以有效防止填料堵塞出水口。
为实现上述目的，本实用新型采用的技术方案是：
一种移动床生物膜反应器，包括池体，池体设有进水口和出水口；池体的拐角均为圆角形状；池体顶部及底部均设有使填料循环流动的曝气装置；出水口处设置有导流板；池体内部填充有填料。
所述填料采用高密度聚乙烯、蒙脱土、粉末活性炭、轻质碳酸钙、酚醛树脂、明胶、硫酸铈以及富勒烯。
所述的填料为球状，其外表面呈锯齿状。
所述的导流板为直线或折线形状。
所述的导流板可绕轴旋转，在未排水时，所述导流板紧贴出水口，在排水时，导流板逆着循环流动方向绕轴旋转，呈一边开口状。
基于移动床生物膜反应器的养殖废水净化系统，包括有固液分离装置、固体废弃物处理装置、厌氧处理装置、移动床生物膜反应器以及沉淀池；固液分离装置的出口端分别与固体废弃物处理装置、厌氧处理装置相连；厌氧处理装置的出口与移动床生物膜反应器的入口相连通；移动床生物膜反应器的出口与沉淀池相连通。
所述的固液分离装置为格栅结构。
所述的固体废弃物处理装置将固定废弃物脱水后，运送入压滤机中制作泥饼后运送入干燥间进行干燥处理，将经干燥间处理之后的泥饼运送入污泥焚烧炉中进行焚烧制成生物炭。
与现有技术相比，本实用新型的有益效果是：
1)、本实用新型移动床生物膜反应器池体的拐角均为圆角形状，有效减少了填料在反应器内的移动状态不均衡，池内存在死区的现象，也减少了填料在反应器内移动的阻力，降低了能耗。
2)、本实用新型移动床生物膜反应器在出水口处设置导流板，可以有效防止填料堵塞出水口。
3)、本实用新型填料中高密度聚乙烯具有较好的压缩强度，机械性能好，并辅以蒙脱土、轻质碳酸钙和富勒烯等成分，有效表面积增大，其疏水表面更容易与细胞膜脂发生相互作用，从而促进微生物挂膜，大大提高了生物相容性，大大减少了填料用量，并表现出良好的污水处理能力。
4)、本实用新型的高密度聚乙烯具有较好的压缩强度，机械性能好，并辅以蒙脱土、轻质碳酸钙和富勒烯等成分，有效表面积增大，其疏水表面更容易与细胞膜脂发生相互作用，从而促进微生物挂膜，大大提高了生物相容性，大大减少了填料用量，并表现出良好的污水处理能力。
发明人 （潘保柱;韩谞;李典宝;孙贺;侯易明;王昊;王韬轶;）
