申请日 20200409
公开（公告）日 20201117
IPC分类号 C02F9/04; F16K1/22; C02F103/10
摘要
本实用新型公开了一种煤矿矿井废水处理装置，属于废水处理技术领域，包括过滤箱、输水管和沉淀箱，所述过滤箱排水端固定连接有输水管，所述过滤箱通过输水管与沉淀箱进水端相连接，所述过滤箱顶部一侧安装有铰链，所述过滤箱通过铰链活动连接有滤网，所述过滤箱顶部远离铰链一侧固定连接有垫块，所述滤网远离铰链一侧搭接在垫块顶部，所述滤网底部靠近垫块一侧安装有振动电机，其可以避免被过滤的杂质堵塞滤网影响滤网的后续过滤效果，且在废水处理过程中可以自动完成药剂的添加，同时可以对添加药剂后的废水进行搅拌处理，加速药剂与废水的混合反应，缩短反应耗时，提升废水的处理效率。
权利要求书

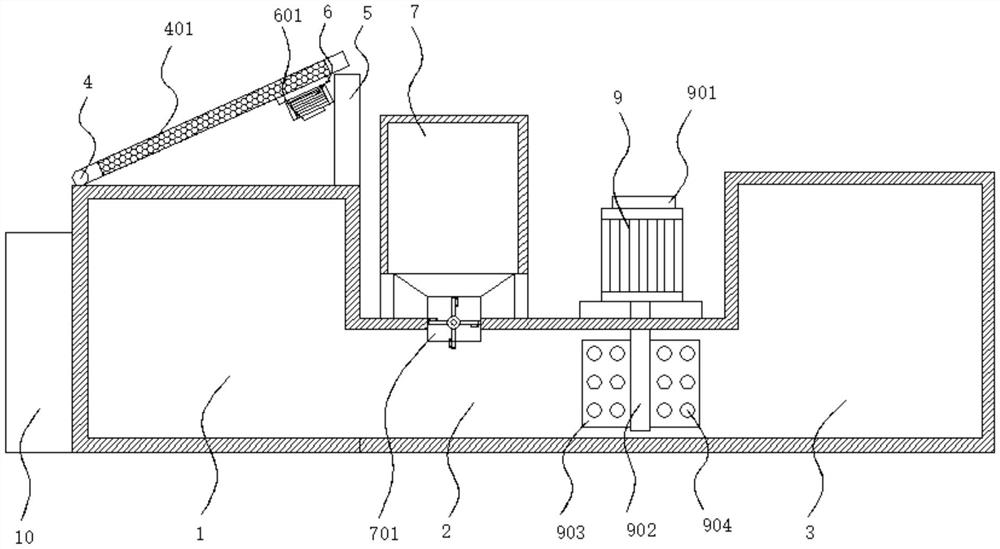

1.一种煤矿矿井废水处理装置，包括过滤箱(1)、输水管(2)和沉淀箱(3)，其特征在于，所述过滤箱(1)排水端固定连接有输水管(2)，所述过滤箱(1)通过输水管(2)与沉淀箱(3)进水端相连接，所述过滤箱(1)顶部一侧安装有铰链(4)，所述过滤箱(1)通过铰链(4)活动连接有滤网(401)，所述过滤箱(1)顶部远离铰链(4)一侧固定连接有垫块(5)，所述滤网(401)远离铰链(4)一侧搭接在垫块(5)顶部，所述滤网(401)底部靠近垫块(5)一侧安装有振动电机(6)，所述振动电机(6)动力输出端与滤网(401)动力输入端相连接，所述输水管(2)顶部左侧安装有药剂箱(7)，所述药剂箱(7)底部固定连接有延伸至输水管(2)内部的排药管(701)，所述排药管(701)内部安装有转轴(8)，所述转轴(8)表面固定连接有叶片(801)且叶片(801)为四个，所述叶片(801)远离转轴(8)一侧延伸至输水管(2)内部，所述叶片(801)表面远离转轴(8)一侧绑接有吸铁石(802)，所述输水管(2)顶部右侧安装有电机(9)，所述电机(9)动力输出端可拆卸连接有延伸至输水管(2)内部的传动轴(902)，所述传动轴(902)表面固定连接有搅拌桨叶(903)且搅拌桨叶(903)为两个。
2.根据权利要求1所述的一种煤矿矿井废水处理装置，其特征在于，所述振动电机(6)表面一侧安装有电机开关A(601)，所述振动电机(6)电流输入端通过电机开关A(601)与外部电源电连接。
3.根据权利要求1所述的一种煤矿矿井废水处理装置，其特征在于，所述叶片(801)表面远离转轴一侧粘接有橡胶垫(803)，所述橡胶垫(803)位于叶片(801)与排药管(701)内壁连接处。
4.根据权利要求1所述的一种煤矿矿井废水处理装置，其特征在于，所述电机(9)表面一侧安装有电机开关B(901)，所述电机(9)电流输入端通过电机开关B(901)与外部电源电连接。
5.根据权利要求1所述的一种煤矿矿井废水处理装置，其特征在于，所述搅拌桨叶(903)内部开设有通孔(904)且通孔(904)为多个，所述通孔(904)贯穿搅拌桨叶(903)内部。
6.根据权利要求1所述的一种煤矿矿井废水处理装置，其特征在于，所述过滤箱(1)外侧壁一侧安装有收集箱(10)，所述收集箱(10)位于过滤箱(1)表面靠近铰链(4)一侧。
说明书
一种煤矿矿井废水处理装置
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种煤矿矿井废水处理装置。
背景技术
矿井废水是矿井内的天然溶滤水、选矿废水、选矿废渣堤堰的溢流水以及矿渣堆积场的浸出水等的总称，矿井水污染可分为矿物污染、有机物污染和细菌污染，在某些矿山中还存在放射性物质污染和热污染，矿物污染有砂、泥颗粒、矿物杂质、粉尘、溶解盐、酸和碱等，有机物污染有煤炭颗粒、油脂、生物生命代谢产物、木材及其它物质的氧化分解产物，以及受开采、运输过程中散落的粉矿、煤粉、岩粉及伴生矿物的污染，水体呈灰黑色、浑浊、水面浮有油膜，并散发少量的腥臭、油腥味，对环境有着十分严重的危害，因此矿井废水必须经过处理后才可进行排放。
专利号为CN 206736000U的公布了一种用于矿井废水高效处理装置，在对矿井废水进行处理时，由污水整流机将废水导入，对污水进行第一次清洁处理，大量减少废水中的大颗粒沉淀物，再由导水管将处理过的污水传导至污泥去除器中，污泥去除器内部的排泥涡轮高速旋转，将废水的污泥甩出，由污泥斗过滤后污泥在污泥去除器内沉淀，这种矿井废水处理工序，有利于提高用于矿井废水高效处理装置的工作效率。
上述矿井废水处理装置在使用过程中存在以下缺点1、矿井废水在进行处理前需要对废水进行初步过滤处理，以清理掉废水中的煤渣，泥块等固体杂质，传统过滤网在对废水进行过滤时，过滤掉的滤渣容易积聚在滤网表面，影响滤网的后续过滤效果；2、矿井废水在处理过程中需要添加净化药剂，用以将废水中杂质等进行吸附和絮凝，传统的添加方式为人工手动添加，费时费力，效率不高；3、添加药剂后的废水通常直接排入沉淀箱内部进行沉淀降解，在这过程中由于沉淀箱面积较大，不方便使用搅拌设备搅动，导致通常沉淀过程中药剂只能与废水进行自然反应，反应效率较低，增加了废水处理的耗时，为此，我们提出一种煤矿矿井废水处理装置。
实用新型内容
本实用新型提供一种煤矿矿井废水处理装置，旨在避免过滤物堵塞滤网，且在废水处理过程中自动完成药剂的添加，同时可以对添加药剂后的废水进行搅拌，加速药剂与废水的混合反应。
本实用新型提供的具体技术方案如下：
本实用新型提供的一种煤矿矿井废水处理装置，包括过滤箱、输水管和沉淀箱，所述过滤箱排水端固定连接有输水管，所述过滤箱通过输水管与沉淀箱进水端相连接，所述过滤箱顶部一侧安装有铰链，所述过滤箱通过铰链活动连接有滤网，所述过滤箱顶部远离铰链一侧固定连接有垫块，所述滤网远离铰链一侧搭接在垫块顶部，所述滤网底部靠近垫块一侧安装有振动电机，所述振动电机动力输出端与滤网动力输入端相连接，所述输水管顶部左侧安装有药剂箱，所述药剂箱底部固定连接有延伸至输水管内部的排药管，所述排药管内部安装有转轴，所述转轴表面固定连接有叶片且叶片为四个，所述叶片远离转轴一侧延伸至输水管内部，所述叶片表面远离转轴一侧绑接有吸铁石，所述输水管顶部右侧安装有电机，所述电机动力输出端可拆卸连接有延伸至输水管内部的传动轴，所述传动轴表面固定连接有搅拌桨叶且搅拌桨叶为两个。
可选的，所述振动电机表面一侧安装有电机开关A，所述振动电机电流输入端通过电机开关A与外部电源电连接。
可选的，所述叶片表面远离转轴一侧粘接有橡胶垫，所述橡胶垫位于叶片与排药管内壁连接处。
可选的，所述电机表面一侧安装有电机开关B，所述电机电流输入端通过电机开关B与外部电源电连接。
可选的，所述搅拌桨叶内部开设有通孔且通孔为多个，所述通孔贯穿搅拌桨叶内部。
可选的，所述过滤箱外侧壁一侧安装有收集箱，所述收集箱位于过滤箱表面靠近铰链一侧。
本实用新型的有益效果如下：
1、过滤箱的顶部一侧安装有铰链并通过铰链活动连接有滤网，在铰链的作用下滤网可以进行一定范围内的移动，过滤箱的顶部另一侧固定有垫块，滤网远离铰链一侧搭接在垫块顶部，需要处理的废水经过滤网排入过滤箱内部，滤网的孔径小于大部分煤渣和泥块的直径，使得滤网可以对煤渣和泥块等杂质进行初步过滤，由于垫块将滤网的一端抬高，使得滤网整体斜向安装在过滤箱顶部，被滤网过滤掉的部分杂质在重力作用下顺着滤网滑落排出，避免杂质积聚在滤网表面影响滤网后续过滤效果，滤网底部一侧安装有振动电机，过滤过程中开启振动电机，振动电机运转利用轴及偏心块高速旋转产生的离心力得到激振力并传导至滤网，使得滤网高速振动，进而对其表面隔离的杂质抖动，使得杂质滑落排出，进一步提高了滤网的清理效果，提升了滤网的过滤效率。
2、过滤箱和沉淀箱之间安装有输水管，经过初步过滤的废水从输水管排出至沉淀箱内部，药剂箱内部储装有净化药剂并通过排药管排入至输水管内部的废水中，排药管内部安装有转轴且转轴表面固定有叶片，在转轴作用下叶片可以灵活转动，叶片远离转轴一侧延伸至输水管内部且叶片表面靠近排药管内壁一侧绑接有吸铁石，当输水管内部没有废水流通时，在吸铁石的磁力下吸铁石靠近排药管内壁，进而使得叶片两侧与排药管内壁相接触，堵塞住排药管，停止排药，当输水管内部有废水流通时，在水流的冲击力作用下，水流冲击力大于吸铁石磁力，导致叶片因为废水冲击带动转轴转动，叶片转动过程中排药管会间隔性的畅通，畅通时可以将药剂箱内部的药剂排入至废水中，完成添加药剂的作用，当停止输入废水时，叶片停转，在吸铁石磁力作用下叶片堵住排药管停止排药，无需人工处理，可以根据废水处理系统的运转自动化完成加药过程，省时省力。
3、在药剂箱与沉淀箱之间安装有电机，电机的动力输出端连接有延伸至输水管内部的传动轴，传动轴的表面固定有搅拌桨叶，药剂箱完成加药处理后的废水经过搅拌桨叶排入至沉淀箱，净化处理过程中开启电机，电机运转其动力输出端高速转动并通过传动轴带动搅拌桨叶的转动，搅拌桨叶高速转动搅动加药后的废水，进而使得废水内的药剂加速与废水的混合反应，提高药剂的反应效率，使得加速混合反应后的废水再排入至沉淀箱内部进行沉淀，解决了传统沉淀箱内部不方便进行搅拌的问题，通过在输水管内部的搅拌，大大节约了废水处理的耗时，提高了废水处理的效率。
发明人 （王中峰;王蒙;杨杰;杨增顺;）
