申请日 20200331
公开（公告）日 20201208
IPC分类号 C02F9/10; C02F101/16; C02F103/18
摘要
本实用新型公开了一种用于脱硫废水的除氮多级处理装置，包括一级处理箱和位于一级处理箱右侧的二级处理箱，所述一级处理箱的右侧连通有第一导水管，本实用新型涉及废水处理技术领域。该用于脱硫废水的除氮多级处理装置，通过一级处理箱和二级处理箱对废水进行两次处理，首先将废水通入一级处理箱中进行pH值的调节，同时向一级处理箱中的废水投放反应料，并进行加热搅拌，最后对一级处理箱中的废水进行沉淀处理，在完成废水的一次处理后，将沉淀物上层的废水抽入二级处理箱中，利用二级处理箱中的正负电极对废水进行二次处理，将一次处理后废水中的氮离子转换成氮气排出，整个处理装置经济性高，耗费成本低，且除氮效果较好。
权利要求书

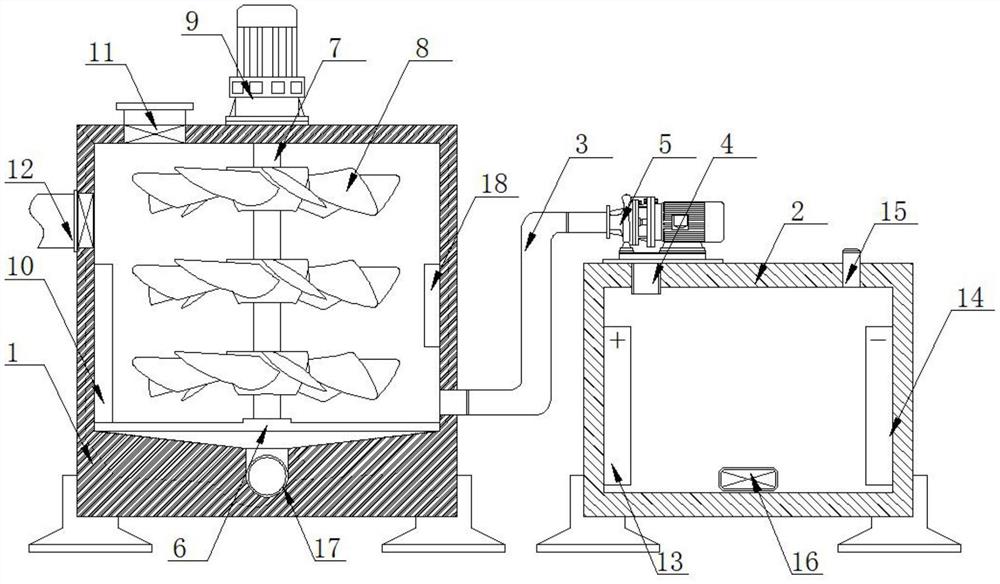

1.一种用于脱硫废水的除氮多级处理装置，包括一级处理箱（1）和位于一级处理箱（1）右侧的二级处理箱（2），所述一级处理箱（1）的右侧连通有第一导水管（3），并且二级处理箱（2）的顶部连通有第二导水管（4），所述二级处理箱（2）的顶部固定连接有水泵（5），所述水泵（5）的进水端与第一导水管（3）远离一级处理箱（1）的一端连通，并且水泵（5）的出水端与第二导水管（4）远离二级处理箱（2）的一端连通，其特征在于：所述一级处理箱（1）内部的下方固定连接有固定架（6），并且固定架（6）的顶部转动连接有转动轴（7），所述转动轴（7）的表面固定连接有搅拌叶轮（8），并且转动轴（7）的顶端贯穿一级处理箱（1）并延伸至一级处理箱（1）的外部，所述一级处理箱（1）的顶部固定连接有电机（9），并且电机（9）输出轴的一端通过联轴器与转动轴（7）延伸至一级处理箱（1）外部的一端固定连接，所述一级处理箱（1）内壁的左侧固定连接有加热机构（10），所述一级处理箱（1）的顶部连通有投料管（11），并且一级处理箱（1）的左侧连通有输水管道（12），所述二级处理箱（2）内壁的两侧分别固定连接有正电极（13）和负电极（14），所述二级处理箱（2）的顶部连通有排气管（15），并且二级处理箱（2）内壁背面的下方连通有第一排水管（16）。
2.根据权利要求1所述的一种用于脱硫废水的除氮多级处理装置，其特征在于：所述输水管道（12）的内部固定连接有自动流量调节阀，所述一级处理箱（1）正面的下方连通有第二排水管（17），并且第一排水管（16）的一端贯穿一级处理箱（1）并延伸至一级处理箱（1）的内部。
3.根据权利要求1所述的一种用于脱硫废水的除氮多级处理装置，其特征在于：所述一级处理箱（1）内壁的右侧固定连接有pH传感器（18），所述一级处理箱（1）的正面固定连接有按键控制面板（19），并且电机（9）、加热机构（10）和pH传感器（18）的内部均通过导线与按键控制面板（19）的内部电性连接。
4.根据权利要求1所述的一种用于脱硫废水的除氮多级处理装置，其特征在于：所述二级处理箱（2）的正面固定连接有触摸控制面板（20），并且水泵（5）、正电极（13）和负电极（14）均通过导线与触摸控制面板（20）的内部电性连接。
5.根据权利要求2所述的一种用于脱硫废水的除氮多级处理装置，其特征在于：所述第一排水管（16）、第二排水管（17）和投料管（11）的内部均固定连接有电磁控制阀，且电磁控制阀的内部通过导线与按键控制面板（19）的内部电性连接。
6.根据权利要求1所述的一种用于脱硫废水的除氮多级处理装置，其特征在于：所述加热机构（10）包括加热外壳和电加热丝，且电加热丝位于加热外壳的内部。
7.根据权利要求1所述的一种用于脱硫废水的除氮多级处理装置，其特征在于：所述一级处理箱（1）内壁的底部为弧面，所述一级处理箱（1）和二级处理箱（2）底部的四周均固定连接有支座。
说明书
一种用于脱硫废水的除氮多级处理装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种用于脱硫废水的除氮多级处理装置。
背景技术
脱硫废水主要是锅炉烟气湿法脱硫过程中吸收塔的排放水，此类排放水中含有大量的氨氮离子，过量氨氮排入水体将导致水体富营养化，降低水体观赏价值，并且被氧化生成的硝酸盐和亚硝酸盐还会影响水生生物甚至人类的健康，因此，废水脱氮处理受到人们的广泛关注。
目前处理废水中氨氮的方法主要有生物法和物化法，吹脱或汽提精馏工艺去除氨氮存在经济性差的问题，吸附法存在吸附材料用大、再生频繁等问题，生物法需要补充大量碱度和碳源，且脱硫废水的高含盐量对微生物的活动和繁殖有抑制作用，运行维护困难，出水容易超标，因此本实用新型提出一种用于脱硫废水的除氮多级处理装置，保证对脱硫废水的除氮效果。
实用新型内容
针对现有技术的不足，本实用新型提供了一种用于脱硫废水的除氮多级处理装置，解决了现有废水处理装置所采用处理方法存在经济性差，成本过高以及除氮效果较差的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种用于脱硫废水的除氮多级处理装置，包括一级处理箱和位于一级处理箱右侧的二级处理箱，所述一级处理箱的右侧连通有第一导水管，并且二级处理箱的顶部连通有第二导水管，所述二级处理箱的顶部固定连接有水泵，所述水泵的进水端与第一导水管远离一级处理箱的一端连通，并且水泵的出水端与第二导水管远离二级处理箱的一端连通，所述一级处理箱内部的下方固定连接有固定架，并且固定架的顶部转动连接有转动轴，所述转动轴的表面固定连接有搅拌叶轮，并且转动轴的顶端贯穿一级处理箱并延伸至一级处理箱的外部，所述一级处理箱的顶部固定连接有电机，并且电机输出轴的一端通过联轴器与转动轴延伸至一级处理箱外部的一端固定连接，所述一级处理箱内壁的左侧固定连接有加热机构，所述一级处理箱的顶部连通有投料管，并且一级处理箱的左侧连通有输水管道，所述二级处理箱内壁的两侧分别固定连接有正电极和负电极，所述二级处理箱的顶部连通有排气管，并且二级处理箱内壁背面的下方连通有第一排水管。
优选的，所述输水管道的内部固定连接有自动流量调节阀，所述一级处理箱正面的下方连通有第二排水管，并且第一排水管的一端贯穿一级处理箱并延伸至一级处理箱的内部。
优选的，所述一级处理箱内壁的右侧固定连接有pH传感器，所述一级处理箱的正面固定连接有按键控制面板，并且电机、加热机构和pH传感器的内部均通过导线与按键控制面板的内部电性连接。
优选的，所述二级处理箱的正面固定连接有触摸控制面板，并且水泵、正电极和负电极均通过导线与触摸控制面板的内部电性连接。
优选的，所述第一排水管、第二排水管和投料管的内部均固定连接有电磁控制阀，且电磁控制阀的内部通过导线与按键控制面板的内部电性连接。
优选的，所述加热机构包括加热外壳和电加热丝，且电加热丝位于加热外壳的内部。
优选的，所述一级处理箱内壁的底部为弧面，所述一级处理箱和二级处理箱底部的四周均固定连接有支座。
有益效果
本实用新型提供了一种用于脱硫废水的除氮多级处理装置。与现有技术相比具备以下有益效果：
（1）、该用于脱硫废水的除氮多级处理装置，通过一级处理箱内部的下方固定连接有固定架，并且固定架的顶部转动连接有转动轴，转动轴的表面固定连接有搅拌叶轮，并且转动轴的顶端贯穿一级处理箱并延伸至一级处理箱的外部，一级处理箱的顶部固定连接有电机，并且电机输出轴的一端通过联轴器与转动轴延伸至一级处理箱外部的一端固定连接，一级处理箱内壁的左侧固定连接有加热机构，一级处理箱的顶部连通有投料管，并且一级处理箱的左侧连通有输水管道，二级处理箱内壁的两侧分别固定连接有正电极和负电极，二级处理箱的顶部连通有排气管，并且二级处理箱内壁背面的下方连通有第一排水管，利用一级处理箱和二级处理箱对废水进行两次处理，首先将废水通入一级处理箱中进行pH值的调节，同时向一级处理箱中的废水投放反应料，并进行加热搅拌，最后对一级处理箱中的废水进行沉淀处理，在完成废水的一次处理后，将沉淀物上层的废水抽入二级处理箱中，利用二级处理箱中的正负电极对废水进行二次处理，将一次处理后废水中的氮离子转换成氮气排出，整个处理装置经济性高，耗费成本低，且除氮效果较好。
（2）、该用于脱硫废水的除氮多级处理装置，通过一级处理箱内壁的右侧固定连接有pH传感器，一级处理箱的正面固定连接有按键控制面板，并且电机、加热机构和pH传感器的内部均通过导线与按键控制面板的内部电性连接，二级处理箱的正面固定连接有触摸控制面板，并且水泵、正电极和负电极均通过导线与触摸控制面板的内部电性连接，利用按键控制面板和触摸控制面板分别对一级处理箱和二级处理箱内部的电元件进行控制，简化处理装置的操作难度，并且控制起来更加方便。
发明人 （李先明;李何栋;方林;张钦波;）
