申请日 20200424
公开（公告）日 20201127
IPC分类号 B01D29/35; B01D29/64
摘要

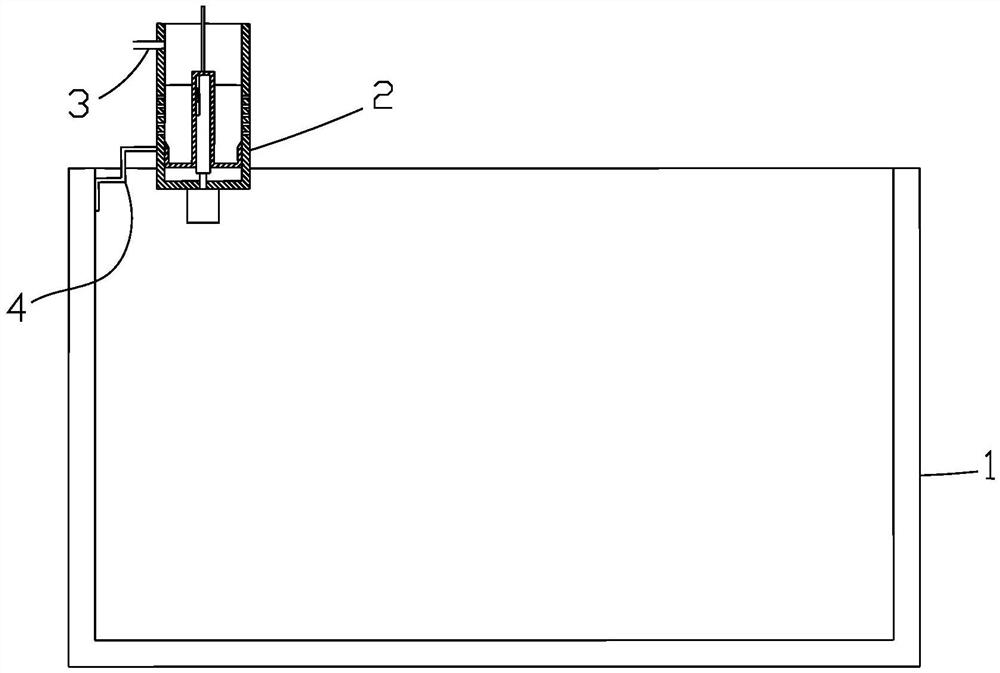

本实用新型公开了一种印染废水净化装置，包括顶部开口的废水池(1)，废水池(1)的上方设有过滤装置(2)；过滤装置(2)包括顶部开口的筒状体(201)，筒状体(201)的中部设有多个过滤孔(202)，筒状体(201)内设有转轴(203)，转轴(203)上设有转套(204)，转套(204)上设有多个刮板(205)，转轴(203)的下端穿过筒状体(201)的底板并连接有电机(206)，电机(206)与筒状体(201)固定。本实用新型用于印染废水处理具有处理效率较高和工人劳动强度较低的优点。
权利要求书
1.一种印染废水净化装置，其特征在于：包括顶部开口的废水池(1)，废水池(1)的上方设有过滤装置(2)；过滤装置(2)包括顶部开口的筒状体(201)，筒状体(201)的中部设有多个过滤孔(202)，筒状体(201)内设有转轴(203)，转轴(203)上设有转套(204)，转套(204)上设有多个刮板(205)，转轴(203)的下端穿过筒状体(201)的底板并连接有电机(206)，电机(206)与筒状体(201)固定。
2.根据权利要求1所述的印染废水净化装置，其特征在于：所述刮板(205)的横截面为圆弧形。
3.根据权利要求1所述的印染废水净化装置，其特征在于：所述转套(204)的底部设有承接板(207)，承接板(207)的外周设有向上的围板(208)，围板(208)顶部的内侧设有斜面(209)。
4.根据权利要求1所述的印染废水净化装置，其特征在于：所述转轴(203)的顶部设有与转套(204)连接的限位板(210)，限位板(210)上设有提拉杆(211)。
5.根据权利要求1所述的印染废水净化装置，其特征在于：所述转轴(203)上设有凹槽(212)，凹槽(212)的一端贯穿转轴(203)的顶面，凹槽(212)内设有与转套(204)连接的长键(213)。
6.根据权利要求2所述的印染废水净化装置，其特征在于：所述刮板(205)具有倾斜，刮板(205)的轴线与转轴(203)的轴线之间具有10-15°的夹角。
7.根据权利要求2所述的印染废水净化装置，其特征在于：所述废水池(1)上部的侧壁上设有进液管(3)。
说明书
印染废水净化装置
技术领域
本实用新型属于印染废水处理装置领域，尤其涉及一种印染废水净化装置。
背景技术
织物印染过程中产生大量的印染废水，据统计，每印染一吨织物就会产生200-400吨的印染废水，这些印染废水中含有大量的有害物质，需要在废水池中进行化学处理后才能排放。废水池的进水口处设有过滤网，过滤网的作用是滤除印染废水中大颗粒物，减少废水池中的沉积物的产生，降低废水池的清理频率，同时也提升印染废水处理后的纯净度，大颗粒物逐渐沉积与过滤网表面形成淤泥，会降低过滤网的过滤效率，过滤网需要经常进行更换或清洗，过滤网更换或清洗时需要先取出，此时必须停止将印染废水排入到废水池中，这就导致了废水池的处理效率降低，且增加了工人的劳动强度。因此，现有的废水池用于印染废水处理存在处理效率较低和工人劳动强度较大的缺陷。
实用新型内容
本实用新型的目的在于，提供一种印染废水净化装置。本实用新型用于印染废水处理具有处理效率较高和工人劳动强度较低的优点。
本实用新型的技术方案：一种印染废水净化装置，包括顶部开口的废水池，废水池的上方设有过滤装置；过滤装置包括顶部开口的筒状体，筒状体的中部设有多个过滤孔，筒状体内设有转轴，转轴上设有转套，转套上设有多个刮板，转轴的下端穿过筒状体的底板并连接有电机，电机与筒状体固定。
前述的印染废水净化装置中，所述刮板的横截面为圆弧形。
前述的印染废水净化装置中，所述转套的底部设有承接板，承接板的外周设有向上的围板，围板顶部的内侧设有斜面。
前述的印染废水净化装置中，所述转轴的顶部设有与转套连接的限位板，限位板上设有提拉杆。
前述的印染废水净化装置中，所述转轴上设有凹槽，凹槽的一端贯穿转轴的顶面，凹槽内设有与转套连接的长键。
前述的印染废水净化装置中，所述刮板具有倾斜，刮板的轴线与转轴的轴线之间具有10-15°的夹角。
前述的印染废水净化装置中，所述废水池上部的侧壁上设有进液管。
与现有技术相比，本实用新型以带有过滤孔的筒状体代替过滤孔，并在筒状体内设置了刮板，刮板通过电机驱动，可将粘附于筒状体内壁上的淤泥及时刮除，保持筒状体的过滤效率不降低，刮除下来的淤泥沉降积累于承接板上，不影响筒状体过滤功能的正常发挥，减少了筒状体的更换或清洗的频率，降低了停止印染废水排入到废水池的频率，从而即提高了废水池的处理效率，也降低了工人的劳动强度。因此，本实用新型用于印染废水处理具有处理效率较高和工人劳动强度较低的优点。
发明人 （唐文勇;黄立峰;杨志兵;欧阳正智;）
