申请日 2019.12.26
公开（公告）日 2020.11.03
IPC分类号 C02F1/461; C02F101/38; C02F103/16
摘要
一种提高电镀废水可生化性用钛电极高级催化装置，该装置包括阴阳极组件和电解槽；阴阳极组件位于电解槽内，阴阳极组件的一端焊接有第一法兰，阴阳极组件的另一端焊接有第二法兰；第一法兰上焊接有第一导电柱；第二法兰上焊接有第二导电柱；第一导电柱和第一法兰之间设置有第一密封组件，第一密封组件通过螺栓与电解槽连接；第二导电柱和第二法兰之间设置有第二密封组件，第二密封组件通过螺栓与电解槽连接；相比传统的方型槽设计，该钛电极装置具有更高的电催化性能、更小的占地面积，有利于将镍锌电镀废水中难生化的有机胺转化为氨氮，电解3小时氨氮从初始的17.66mg/L增长到93.25mg/L，从而提高了电镀废水的可生化性。
权利要求书

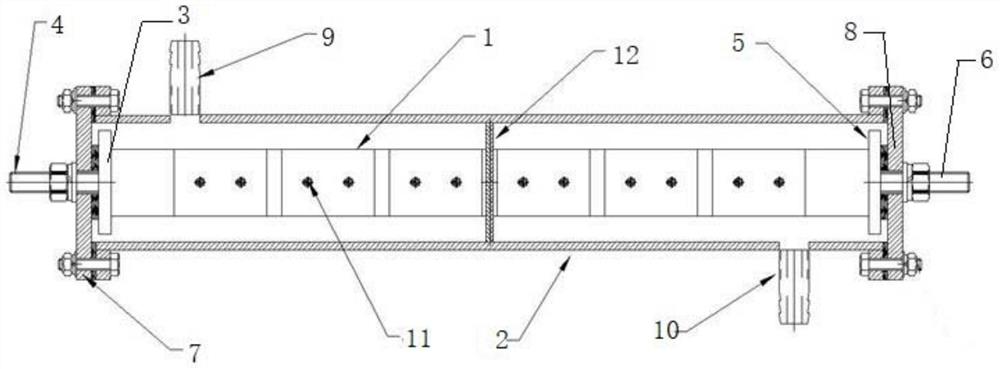

1.一种提高电镀废水可生化性用钛电极高级催化装置，其特征在于，
该装置包括阴阳极组件(1)和电解槽(2)；
所述阴阳极组件(1)位于电解槽(2)内，所述阴阳极组件(1)的一端焊接有第一法兰(3)，所述阴阳极组件(1)的另一端焊接有第二法兰(5)；
所述第一法兰(3)上焊接有第一导电柱(4)；
所述第二法兰(5)上焊接有第二导电柱(6)；
所述第一导电柱(4)和第一法兰(3)之间设置有第一密封组件(7)，所述第一密封组件(7)通过螺栓与电解槽(2)连接；
所述第二导电柱(6)和第二法兰(5)之间设置有第二密封组件(8)，所述第二密封组件(8)通过螺栓与电解槽(2)连接。
2.根据权利要求1所述的一种提高电镀废水可生化性用钛电极高级催化装置，其特征在于，所述电解槽(2)的顶部开设有进水管道(9)。
3.根据权利要求1所述的一种提高电镀废水可生化性用钛电极高级催化装置，其特征在于，所述电解槽(2)的底部开设有出水管道(10)。
4.根据权利要求1所述的一种提高电镀废水可生化性用钛电极高级催化装置，其特征在于，所述电解槽(2)呈圆筒状。
5.根据权利要求1所述的一种提高电镀废水可生化性用钛电极高级催化装置，其特征在于，所述电解槽(2)由有机玻璃制成。
6.根据权利要求1所述的一种提高电镀废水可生化性用钛电极高级催化装置，其特征在于，所述阴阳极组件(1)包括若干组阴极和阳极，所述若干组阴极和阳极平行交错排列设置。
7.根据权利要求6所述的一种提高电镀废水可生化性用钛电极高级催化装置，其特征在于，所述阴极采用钛阴极或不锈钢阴极。
8.根据权利要求6所述的一种提高电镀废水可生化性用钛电极高级催化装置，其特征在于，所述阳极采用DSA阳极或者钛基二氧化铅阳极或者镀铂阳极。
9.根据权利要求1所述的一种提高电镀废水可生化性用钛电极高级催化装置，其特征在于，所述阴阳极组件(1)上穿设有用于隔开阴极、阳极的绝缘柱(11)。
10.根据权利要求1所述的一种提高电镀废水可生化性用钛电极高级催化装置，其特征在于，所述阴阳极组件(1)上穿设有支撑架(12)且与支撑架(12)固定连接。
说明书
一种提高电镀废水可生化性用钛电极高级催化装置
技术领域
本实用新型属于电催化氧化水处理领域，尤其涉及一种提高电镀废水可生化性用钛电极高级催化装置。
背景技术
电镀废水的来源一般为：镀件清洗水，废电镀液，其他废水，包括冲刷车间地面，刷洗极板洗水，通风设备冷凝水，以及由于镀槽渗漏或操作管理不当造成的“跑、冒、滴、漏”的各种槽液和排水，电镀液的主要成分是金属盐和络合剂，包括各种金属的硫酸盐、氯化物、氟硼酸盐以及氰化物、氯化铵、三乙醇胺、氨三乙酸、焦磷酸盐、有机膦酸。
除此之外，为改善镀层性质，往往还在镀液中添加某些有机化合物，如作为整平剂的香豆素、丁炔二醇、硫脲，作为光亮剂的有糖精、香草醛、苄叉丙酮、对甲苯磺酰胺、笨磺酸。
电镀废水的水质复杂，成分不易控制，不仅含有各种有机胺络合剂，其中部分物质属于致癌、致畸、致突变的剧毒物质。
因此，迫切需要高效、低成本的技术来去除废水中的这些污染物。目前，去除有机胺类物质的方法主要有物理化学降解、芬顿氧化、生物法和电化学降解，其中，电催化氧化降解作为一种可行、有效、经济、简便的操作方法引起人们的广泛关注。
新兴的电解法处理废水具有无须添加化学药剂、设备体积小、占地不大、不产生二次污染的有点而备受关注，已被用于处理含醇、醛、酚及有机胺有机污染物的废水，钛电极具有高效、寿命长、耗能低的特点，成为了电催化氧化电极的首选材料。
实用新型内容
本实用新型的目的在于提供一种提高电镀废水可生化性用钛电极高级催化装置，其解决了传统的生化法难于高效去除有机胺类的问题。
本实用新型的目的是通过以下技术方案来解决的：
一种提高电镀废水可生化性用钛电极高级催化装置，该装置包括阴阳极组件和电解槽；
所述阴阳极组件位于电解槽内，所述阴阳极组件的一端焊接有第一法兰，所述阴阳极组件的另一端焊接有第二法兰；
所述第一法兰上焊接有第一导电柱；
所述第二法兰上焊接有第二导电柱；
所述第一导电柱和第一法兰之间设置有第一密封组件，所述第一密封组件通过螺栓与电解槽连接；
所述第二导电柱和第二法兰之间设置有第二密封组件，所述第二密封组件通过螺栓与电解槽连接。
进一步：所述电解槽的顶部开设有进水管道。
进一步：所述电解槽的底部开设有出水管道。
进一步：所述电解槽呈圆筒状。
进一步：所述电解槽由有机玻璃制成。
进一步：所述阴阳极组件包括若干组阴极和阳极，所述若干组阴极和阳极平行交错排列设置。
进一步：所述阴极采用钛阴极或不锈钢阴极。
进一步：所述阳极采用DSA阳极或者钛基二氧化铅阳极或者镀铂阳极。
进一步：所述阴阳极组件上穿设有用于隔开阴极、阳极的绝缘柱。
进一步：所述阴阳极组件上穿设有支撑架且与支撑架固定连接。
与现有技术相比，本申请所具有的有益效果是：电镀废水经进水管道传输到圆筒状有机玻璃电解槽内，沿着电解槽内壁上升，与带有导电柱的阴阳极组件充分接触，最后从出水管道流出，其中密封组件等安装完好；该高级催化设备将镍锌电镀废水中难生化的有机胺转化为氨氮，从而提高了电镀废水的可生化性；
进一步：电镀废水为锌镍电镀废水，具有高浓度难生化降解的有机胺；
进一步：圆筒状，具有大的长径比，增大了废水与电极的接触时间；
进一步：钛电极具有好的电催化性能，可以将镍锌电镀废水中难生化的有机胺转化为氨氮，从而提高了电镀废水的可生化性。
发明人 （韦震;康轩齐;冯庆;徐尚元;周小康;赵新泽;万江凯;）
