申请日 20191129
公开（公告）日 20201103
IPC分类号 C02F1/461
摘要
本实用新型公开了一种三维电解处理垃圾渗滤液的装置，包括电源和电解槽，所述电解槽内壁的底部滑动连接有第一固定座和第二固定座，所述第一固定座的顶部竖直固定连接有阳极板，所述第二固定座的顶部竖直固定连接有阴极板，所述第一固定座和第二固定座分别与电解槽之间设置有调节装置，所述电解槽内填充有三维粒子填料，所述三维粒子填料为比表面积大的椰壳活性炭与石英砂的混合物，所述电解槽内壁的底部设置有曝气装置，本实用新型涉及难降解废水处理技术领域。该种三维电解处理垃圾渗滤液的装置，以解决现有三维电解系统由于进水不稳定达不到理想处理效果以及电流利用率低的问题。
权利要求书

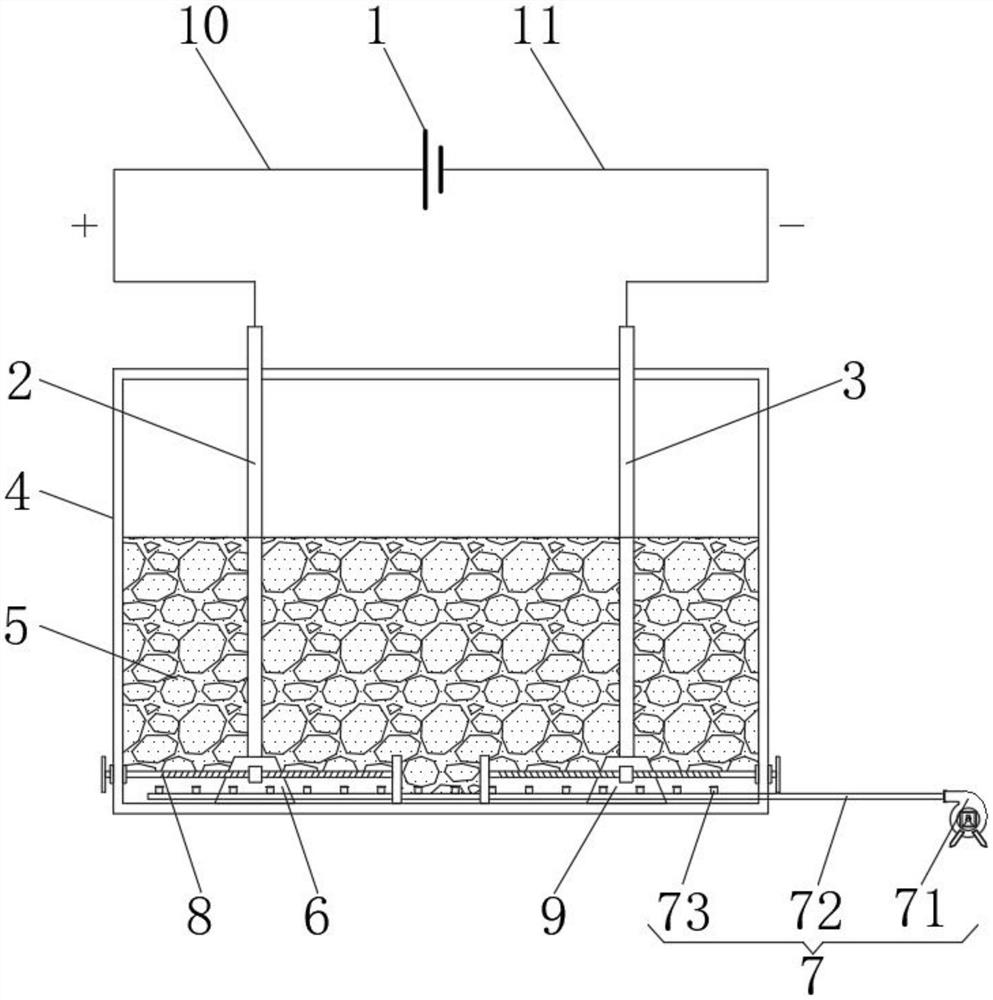

1.一种三维电解处理垃圾渗滤液的装置，包括电源(1)和电解槽(4)，其特征在于：所述电解槽(4)内壁的底部滑动连接有第一固定座(6)和第二固定座(9)，所述第一固定座(6)的顶部竖直固定连接有阳极板(2)，所述第二固定座(9)的顶部竖直固定连接有阴极板(3)，所述第一固定座(6)和第二固定座(9)分别与电解槽(4)之间设置有调节装置(8)，所述电解槽(4)内填充有三维粒子填料(5)，所述电解槽(4)内壁的底部设置有曝气装置(7)，所述电源(1)与阳极板(2)之间通过第一电缆(10)电性连接，所述电源(1)与阴极板(3)之间通过第二电缆(11)电性连接。
2.根据权利要求1所述的一种三维电解处理垃圾渗滤液的装置，其特征在于：所述阳极板(2)与阴极板(3)之间的距离为4-10cm。
3.根据权利要求1所述的一种三维电解处理垃圾渗滤液的装置，其特征在于：所述阳极板(2)为钌铱涂层钛阳极板，所述阴极板(3)为钛基阴极板。
4.根据权利要求1所述的一种三维电解处理垃圾渗滤液的装置，其特征在于：所述三维粒子填料(5)中的椰壳活性炭粒径为2-4mm，所述三维粒子填料(5)中石英砂的粒径为3～5mm。
5.根据权利要求1所述的一种三维电解处理垃圾渗滤液的装置，其特征在于：所述三维粒子填料(5)投加量为200-500g/L。
6.根据权利要求1所述的一种三维电解处理垃圾渗滤液的装置，其特征在于：所述电源(1)采用直流稳压电源，电解电压为10-20V。
7.根据权利要求1所述的一种三维电解处理垃圾渗滤液的装置，其特征在于：所述曝气装置(7)包括鼓风机(71)、曝气管(72)和曝气盘(73)，所述曝气管(72)的一端与鼓风机(71)出风口端连通，所述曝气盘(73)与曝气管(72)的表面连通，所述曝气盘(73)位于电解槽(4)内。
8.根据权利要求1所述的一种三维电解处理垃圾渗滤液的装置，其特征在于：所述调节装置(8)包括固定套(81)和转动座(82)，所述固定套(81)与转动座(82)的中心转动连接有丝杆(83)，所述丝杆(83)的一端固定连接有转盘(84)，所述丝杆(83)的表面螺纹连接有螺纹块(85)。
9.根据权利要求1所述的一种三维电解处理垃圾渗滤液的装置，其特征在于：所述第一固定座(6)、第二固定座(9)和调节装置(8)采用绝缘材料。
说明书
一种三维电解处理垃圾渗滤液的装置
技术领域
本实用新型涉及难降解废水处理技术领域，具体为一种三维电解处理垃圾渗滤液的装置。
背景技术
随着社会的发展以及居民生活水品的提高，居民生活产生的垃圾也随之增多。目前，中国的城市居民每年垃圾产生增量8％～10％。预测，2030年垃圾年产生量将达到4.09亿吨，2050年将达到5.28亿吨。
垃圾填埋因其具有较成熟的技术和工艺，在发展中国家得到广泛的应用，由此产生大量垃圾渗滤液。垃圾渗滤液污染成分复杂，组分中含有多种有毒有害物质，若未经妥善处理肆意排放，将对周边环境造成恶劣影响。
垃圾渗滤液属于较高浓度难降解有机物的废水，采用常规的生化法对垃圾渗滤液进行处理，难以达到理想的处理效果，同时，越来越严格的污染物排放标准对垃圾渗滤液处理方法及技术提出更高的要求。
三维电解法是具有高效处理难降解有机物废水的特点，能够经济有效地处理垃圾渗滤液中含有的难降解有机物，但现有的三维电解处理垃圾渗滤液的装置，进水不稳定通过会达不到理想处理效果，同时电流利用率低。
实用新型内容
为了解决上述缺陷，本实用新型提供了一种三维电解处理垃圾渗滤液的装置，以解决现有三维电解系统由于进水不稳定达不到理想处理效果以及电流利用率低的问题。
为了实现上述目的，本实用新型提供的技术方案为，一种三维电解处理垃圾渗滤液的装置，包括电源和电解槽，所述电解槽内壁的底部滑动连接有第一固定座和第二固定座，所述第一固定座的顶部竖直固定连接有阳极板，所述第二固定座的顶部竖直固定连接有阴极板，所述第一固定座和第二固定座分别与电解槽之间设置有调节装置，所述电解槽内填充有三维粒子填料，所述电解槽内壁的底部设置有曝气装置，所述电源与阳极板之间通过第一电缆电性连接，所述电源与阴极板之间通过第二电缆电性连接。
优选的，所述阳极板与阴极板之间的距离为4-10cm。
优选的，所述阳极板为钌铱涂层钛阳极板，所述阴极板为钛基阴极板。
优选的，所述三维粒子填料中的椰壳活性炭粒径为2-4mm，所述三维粒子填料中石英砂的粒径为3～5mm。
优选的，所述三维粒子填料投加量为200-500g/L。
优选的，所述电源采用直流稳压电源，电解电压为10-20V
优选的，所述曝气装置包括鼓风机、曝气管和曝气盘，所述曝气管的一端与鼓风机出风口端连通，所述曝气盘与曝气管的表面连通，所述曝气盘位于电解槽内。
优选的，所述调节装置包括固定套和转动座，所述固定套与转动座的中心转动连接有丝杆，所述丝杆的一端固定连接有转盘，所述丝杆的表面螺纹连接有螺纹块。
优选的，所述第一固定座、第二固定座和调节装置采用绝缘材料。
本实用新型采用上述技术方案，有益效果包括：
1.该种三维电解处理垃圾渗滤液的装置，电解槽内壁的底部滑动连接有第一固定座和第二固定座，第一固定座的顶部竖直固定连接有阳极板，第二固定座的顶部竖直固定连接有阴极板，阳极板与阴极板之间的距离为4-10cm，由于渗滤液水质水量在不同时期会有不同，通过调节阴极板和阳极板之间的距离保证三维电解处理垃圾渗滤液出水水质稳定；
2.该种三维电解处理垃圾渗滤液的装置，三维粒子填料中的椰壳活性炭，因其具有较大的比表面积，能吸附更多污染物，加快污染物去除；
3.在三维电解反应过程中会产生旁路电流、短路电流和反应电流，而三维电解降解垃圾渗滤液中污染物的效果主要在于反应电流，三维粒子填料中的石英砂减少反应过程中旁路电流和短路电流的发生，提高电解反应过程中反应电流效率；
4.该种三维电解处理垃圾渗滤液的装置，电解槽内壁的底部设置有曝气装置，一方面起到搅拌作用，另一方面为反应过程中提供电解反应需要的足够氧气。
发明人 （石炎平;胡平;谢竹怡;费贤斌;）
