申请日 20191228
公开（公告）日 20201215
IPC分类号 C02F1/66; C02F9/04; C02F101/30
摘要
本实用新型涉及水环境保护的技术领域，特别是涉及一种有机实验废水处理装置，其可增加对废液和中和试剂的混合模式，可有效的提高部分废液反应程度，提高装置的工作效率；包括机箱、多组支腿、放置架、连通软管、传动轴、两组连接轴、三组密封垫、支撑板、驱动电机、第一齿轮和第二齿轮，机箱内设置有工作腔，机箱上设有进料管，多组支腿安装在机箱底端，连通软管与放置架和放置架连通，连通软管上设置有控制阀，第一齿轮和第二齿轮安装在带动轴和传动轴上，传动轴上设置有主动齿轮，连接轴上设置有被动齿轮，主动齿轮与被动齿轮咬合，传动轴上设置有连接架和多组搅拌叶，连接架上设置有多组耙板，工作腔内设置有支撑座,连接轴伸入至支撑座内。
权利要求书

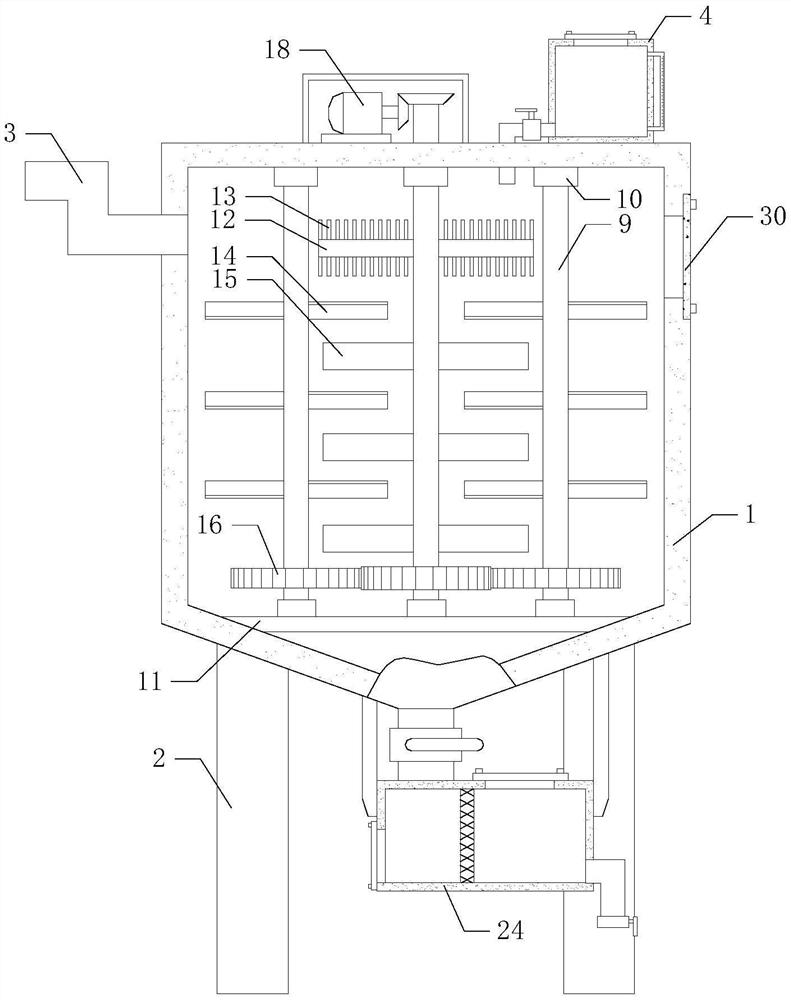

1.一种有机实验废水处理装置，其特征在于，包括机箱(1)、多组支腿(2)、放置架(4)、连通软管(5)、传动轴、两组连接轴(9)、三组密封垫(10)、支撑板(17)、驱动电机(18)、第一齿轮(20)和第二齿轮(21)，机箱(1)内设置有工作腔，机箱(1)上设有进料管(3)，多组支腿(2)安装在机箱(1)底端，放置架(4)安装在机箱(1)的顶端，放置架(4)内设置有放置腔，放置架(4)上设置有进料孔，连通软管(5)与机箱(1)和放置架(4)连通，所述连通软管(5)上设置有控制阀(6)，机箱(1)底端设置有排料管(7)，并在排料管(7)上设置有排料阀(8)，支撑板(17)和驱动电机(18)安装在机箱(1)上方，驱动电机(18)的输出端设置有带动轴(19),第一齿轮(20)和第二齿轮(21)安装在带动轴(19)和所述传动轴上，传动轴上设置有主动齿轮，每组所述连接轴(9)上设置有被动齿轮(16)，主动齿轮与被动齿轮(16)咬合，传动轴上设置有连接架(12)和多组搅拌叶(15)，连接架(12)上设置有多组耙板(13),连接轴(9)上设置有多组扇叶(14),密封垫(10)安装在工作腔内与连接轴(9)接触，工作腔内设置有支撑座(11),连接轴(9)伸入至支撑座(11)内。
2.如权利要求1所述的一种有机实验废水处理装置，其特征在于，还包括输料管(22)、过滤箱(24)和过滤网(26),输料管(22)和排料管(7)均与过滤箱(24)连通，所述输料管(22)上设置有输料阀(23)，机箱(1)底端设置有两组固定架(25)，过滤箱(24)安装在固定架(25)上，过滤箱(24)内设置有过滤室，过滤网(26)固定安装在所述过滤室内。
3.如权利要求2所述的一种有机实验废水处理装置，其特征在于，还包括盖板(27),过滤箱(24)上设置有取放口，取放口与过滤室相通，所述盖板(27)安装在取放口的侧壁上。
4.如权利要求3所述的一种有机实验废水处理装置，其特征在于，还包括挡板(28),过滤箱(24)上设置有开口，开口与所述过滤室相通，挡板(28)安装在开口的侧壁上。
5.如权利要求4所述的一种有机实验废水处理装置，其特征在于，还包括液位计(29),液位计(29)与放置架(4)连通，所述液位计(29)上设置有多组刻度线。
6.如权利要求5所述的一种有机实验废水处理装置，其特征在于，还包括透明板(30),机箱(1)上设置有观察孔，观察孔与工作腔相通，所述透明板(30)安装在观察孔的侧壁上。
7.如权利要求6所述的一种有机实验废水处理装置，其特征在于，还包括防护架(31),防护架(31)底端设置有防护槽，防护架(31)安装在机箱(1)顶端并且支撑板(17)、驱动电机(18)、带动轴(19)、第一齿轮(20)和第二齿轮(21)位于防护槽内。
说明书
一种有机实验废水处理装置
技术领域
本实用新型涉及水环境保护的技术领域，特别是涉及一种有机实验废水处理装置。
背景技术
众所周知，有机实验废水处理装置是一种用于对进行有机化学实验后产生的化学废液废料进行中和除杂等处理，以去除废液中的大部分有机杂质，以防止有机废液被排放至自然中的水环境中对水环境造成污染和破坏，从而对自然水环境进行保护的装置，其在水环境保护的领域中得到了广泛的使用；的有机实验废水处理装置使用时，一般是将待处理的有机化学废液与中和试剂进行混合以将有机废液中的杂质分离出并产生沉淀，对沉淀的杂质进行回收即可；现有的有机实验废水处理装置使用中发现，对废液和中和试剂的混合模式较为单一，易导致部分废液反应不充分，降低了装置工作的效率，致使其使用可靠性较低。
实用新型内容
为解决上述技术问题，本实用新型提供一种可增加对废液和中和试剂的混合模式，可有效的提高部分废液反应程度，提高装置的工作效率，从而提高其使用可靠性的有机实验废水处理装置。
本实用新型的一种有机实验废水处理装置，包括机箱、多组支腿、放置架、连通软管、传动轴、两组连接轴、三组密封垫、支撑板、驱动电机、第一齿轮和第二齿轮，机箱内设置有工作腔，机箱上设有进料管，多组支腿安装在机箱底端，放置架安装在机箱的顶端，放置架内设置有放置腔，放置架上设置有进料孔，连通软管与机箱和放置架连通，所述连通软管上设置有控制阀，机箱底端设置有排料管，并在排料管上设置有排料阀，支撑板和驱动电机安装在机箱上方，驱动电机的输出端设置有带动轴,第一齿轮和第二齿轮安装在带动轴和所述传动轴上，传动轴上设置有主动齿轮，每组所述连接轴上设置有被动齿轮，主动齿轮与被动齿轮咬合，传动轴上设置有连接架和多组搅拌叶，连接架上设置有多组耙板,连接轴上设置有多组扇叶,密封垫安装在工作腔内与连接轴接触，工作腔内设置有支撑座,连接轴伸入至支撑座内。
本实用新型的一种有机实验废水处理装置，还包括输料管、过滤箱和过滤网,输料管和排料管均与过滤箱连通，所述输料管上设置有输料阀，机箱底端设置有两组固定架，过滤箱安装在固定架上，过滤箱内设置有过滤室，过滤网固定安装在所述过滤室内。
本实用新型的一种有机实验废水处理装置，还包括盖板,过滤箱上设置有取放口，取放口与过滤室相通，所述盖板安装在取放口的侧壁上。
本实用新型的一种有机实验废水处理装置，还包括挡板,过滤箱上设置有开口，开口与所述过滤室相通，挡板安装在开口的侧壁上。
本实用新型的一种有机实验废水处理装置，还包括液位计,液位计与放置架连通，所述液位计上设置有多组刻度线。
本实用新型的一种有机实验废水处理装置，还包括透明板,机箱上设置有观察孔，观察孔与工作腔相通，所述透明板安装在观察孔的侧壁上。
本实用新型的一种有机实验废水处理装置，还包括防护架,防护架底端设置有防护槽，防护架安装在机箱顶端并且支撑板、驱动电机、带动轴、第一齿轮和第二齿轮位于防护槽内。
与现有技术相比本实用新型的有益效果为：由进料管将有机废液放入至工作腔，由进料孔可将中和试剂放入至放置腔内，打开控制阀可经连通软管将中和试剂放入至工作腔内使中和试剂与废液接触，驱动电机工作可带动带动轴旋转同时带动第一齿轮转动以通过第二齿轮带动传动轴进行转动，传动轴在转动过程中可带动主动齿轮旋转以通过被动齿轮带动连接轴进行转动，带动轴旋转可带动搅拌叶进行转动以对废液进行搅拌并利用耙板对杂质进行粉碎，可增加对废液和中和试剂的混合模式，可有效的提高部分废液反应程度，提高装置的工作效率，从而提高其使用可靠性。
发明人 （邱洪为;叶晓丽;叶良松;叶晓兰;）
